机加工车间钻头收纳旋转整理座

这款旋转式钻头收纳座，是面向机加工工位、钳工台、模具维修作业场景设计的工位辅助器具，核心解决小直径直柄钻头零散存放、拿取效率低、刃口磕碰损坏的常见工位痛点。日常钻削作业中，1mm到10mm区间的小直径钻头使用频次最高，这类钻头刃口脆弱，随意堆放在工具盒内很容易出现刃口崩缺、钻柄弯折的问题，找对应规格的钻头往往要翻找半天，还容易因混放拿错规格导致加工孔超差，这款收纳座就是针对这类实际工位问题做的结构设计。

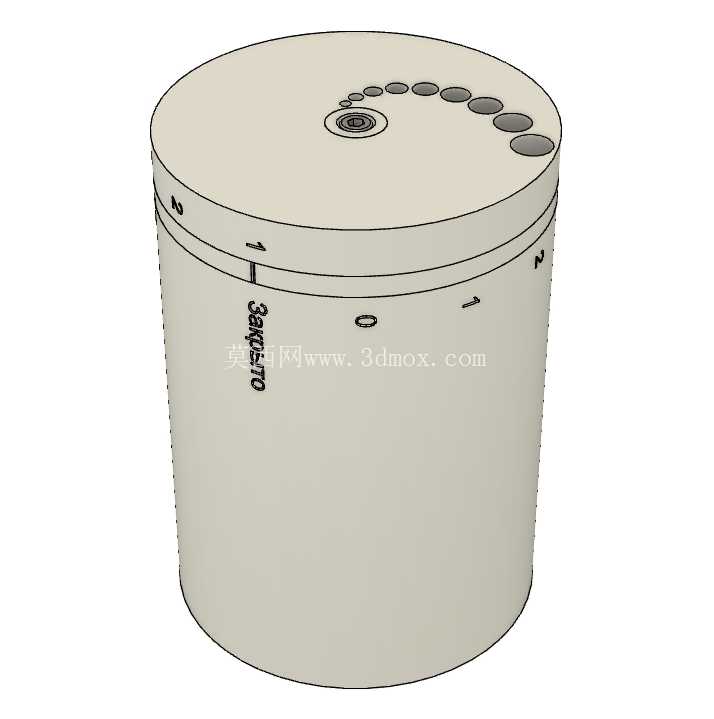

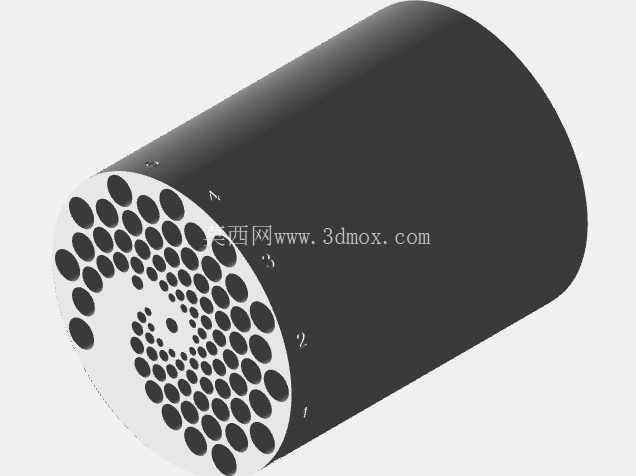

整体采用圆柱式分层结构，主体分为固定底座与旋转上盖两部分，上盖顶面沿螺旋轨迹排布不同直径的插孔，可容纳直径1.0mm至9.9mm的直柄麻花钻，单孔最大适配钻长125mm，覆盖日常钳工钻孔、小型台钻作业的绝大多数常用钻头规格。旋转结构的设计核心是降低拿取动作幅度，作业人员坐在工位前无需起身，只需转动上盖就能将对应规格的钻头转到身前，相比多排固定式钻头架，能减少30%以上的拿取动作行程，适配单人操作的狭小工位空间。

结构细节上，固定底座内预装625型深沟球轴承作为旋转支撑，轴承与底座接触面加装调整垫片，用来补偿底座侧壁的加工公差，保证旋转时无卡滞、无轴向窜动；底座中心设置带预紧力的定位销，与旋转盘的限位槽配合，限制旋转盘的转动角度范围，避免旋转过度导致钻头从插孔内滑落。旋转阻尼结构采用4x8mm规格的滚柱作为阻尼元件，既保证旋转时的顺滑手感，又能让旋转盘停在任意角度不会自行回转，拿取钻头时不会出现盘体跟转的问题。底座底部预装M5规格的DIN985锁紧螺母，通过M5x50规格的内六角螺栓将整个旋转组件锁紧固定，装配时无需专用工装，用普通内六角扳手就能完成拆装，后续清理钻屑、更换磨损轴承时拆解十分方便。

安装边界上，收纳座整体为圆柱形结构，底座直径适配常规钳工台的边角放置空间，放置时不会占用台虎钳、划线平台的核心操作区域；整体高度控制在120mm以内，放置在台钻工作台侧边时，不会干涉台钻的主轴升降行程，也不会阻挡加工时的操作视线。每个插孔旁都标注有对应的钻头直径刻度，刻度采用凹刻工艺填充耐磨油墨，长期接触油污、切削液也不会出现标识模糊的问题，作业人员放回钻头时能快速对应插孔，不会出现错放导致后续找钻头的麻烦。

从实际使用场景来看，这款收纳座不仅可以放在固定钳工工位使用，也可以放置在维修班组的流动工具车上，外出进行设备维修作业时，带一个收纳座就能配齐所有常用小直径钻头，不用携带笨重的多层工具箱，也避免了运输过程中钻头互相磕碰损坏。相比市面上常见的塑料钻头盒，这款结构的旋转座刚性更好，即使不小心被工具砸到也不会出现插孔开裂的问题，金属材质的主体耐油污、耐切削液腐蚀，车间环境下长期使用不会出现老化脆裂的问题。设计时特意将插孔深度做了差异化设计，大直径钻头对应的插孔深度更深，避免长钻头放置后重心过高倾倒，小直径钻头插孔深度稍浅，拿取时手指能捏住钻柄根部，不会因为捏到刃口划伤手，也不会因为拔取时用力过猛弯折小直径钻身。
