7英寸FPV竞赛穿越机机架结构设计

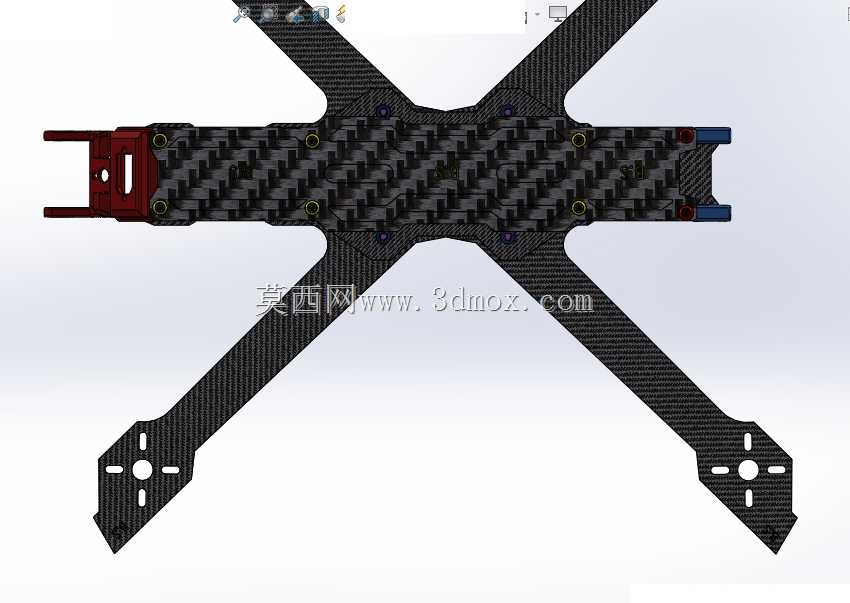

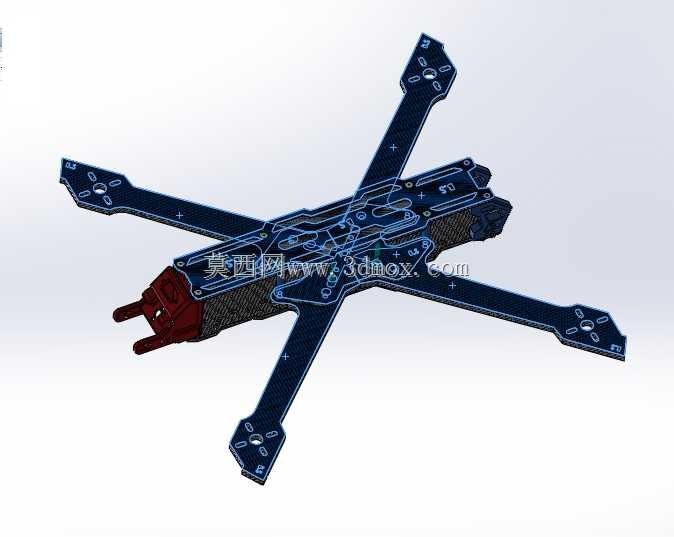

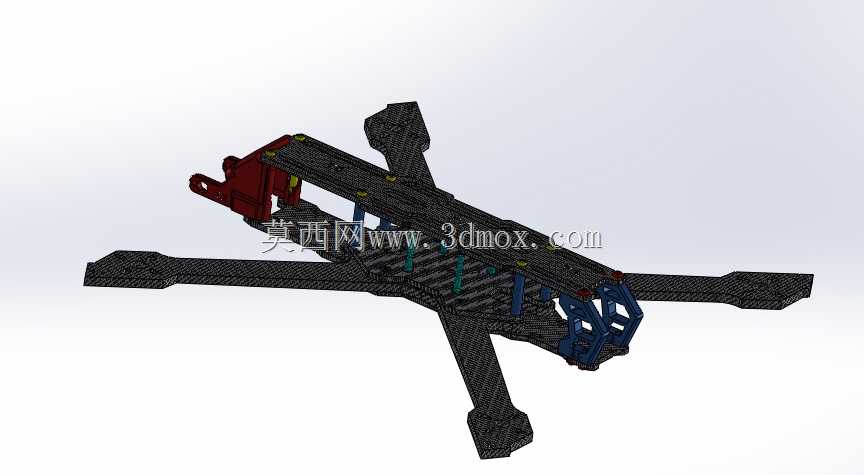

　　这套7英寸FPV穿越机机架结构，主要面向长距离竞速、户外远航类航模飞行场景设计，适配当前主流的2807规格无刷电机，匹配1300kv动力参数，可搭载6S 7000mAh规格动力电池，适配7英寸规格螺旋桨，能够满足远程RC飞行、FPV竞速赛事、户外航拍探路等多场景的使用需求。从结构设计逻辑来看，机架主体采用X型经典布局，四个机臂向外延伸的角度经过反复调校，既保证了7寸桨转动时不会与机身主体、挂载部件产生干涉，又尽可能压缩了机身整体的横向尺寸，降低飞行过程中的风阻影响。机臂与机身主体的连接位置做了加厚补强设计，采用碳纤板材叠加金属嵌件的连接方式，能够抵消飞行过程中电机高速转动产生的振动，同时在炸机时能够分散冲击力，降低机臂断裂的概率。

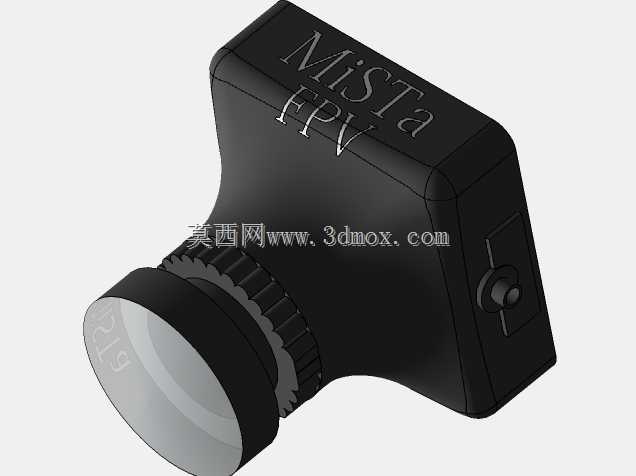

　　机身前端预留了摄像头安装位，支持不同规格FPV摄像头的角度调节，安装孔位采用通用间距设计，可适配市面上绝大多数主流的FPV摄像与图传模块，摄像头安装座做了倾斜角度限位，避免飞行过程中因振动导致摄像头角度偏移。机身中部的舱体为分层设计，上层用于放置飞控、电调等核心电子部件，下层预留了电池绑带安装槽，可通过防滑绑带固定不同规格的动力电池，电池安装位置靠近整机重心点，能够减少飞行过程中电池晃动带来的重心偏移问题，提升飞行操控的跟手性。机臂末端的电机安装座采用一体化铣削结构，电机安装孔位匹配2807系列电机的标准孔距，安装面做了平整度处理，保证电机安装后轴体与机臂平面垂直，减少电机转动时的偏摆振动。机架尾部预留了图传天线、

　　GPS模块的安装位置，天线安装座采用可折叠设计，既方便日常收纳携带，又能在飞行时保证天线处于竖直状态，保障图传信号的稳定传输。从安装边界尺寸来看，机臂展开后整机对角电机轴距经过精准核算，保证7英寸螺旋桨转动时，桨尖与相邻机臂、机身部件的安全间隙控制在合理范围内，避免高速转动时桨叶剐蹭机身部件引发飞行事故。机身侧板的镂空设计一方面是为了降低整机自重，另一方面能够引导飞行时的气流穿过机身舱体，带走电调、飞控工作时产生的热量，避免长时间大油门飞行时电子部件积热过热。机架上所有的走线槽都做了圆角处理，避免锋利的碳纤边缘割伤线材绝缘层，走线位置预留了足够的扎带固定孔位，方便整理内部线材，减少线材杂乱对气流、部件安装的干扰。

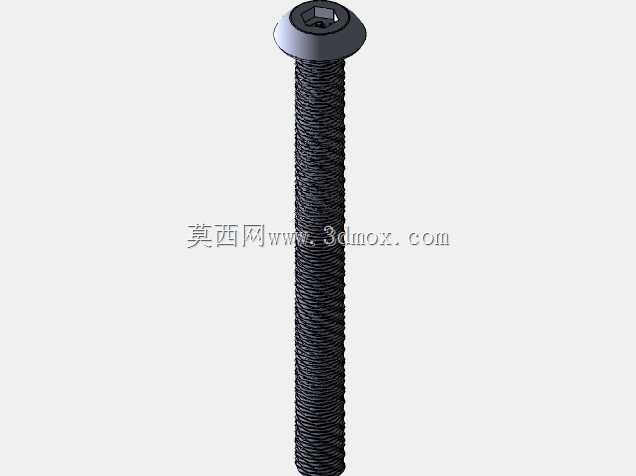

　　起落架部分采用一体化延伸设计，在机臂末端下方做了凸起的支撑结构，降落时能够先接触地面，缓冲降落冲击力，同时抬高机身高度，避免底部挂载的电池、图传天线直接接触地面造成磨损。整套结构的连接紧固件都采用标准规格的内六角螺丝，方便日常维护拆装，易损的机臂部分采用模块化设计，单个机臂损坏后可单独更换，无需更换整个机架，降低后期使用维护成本。在结构强度校核层面，针对飞行过程中常见的急停、转向、坠落冲击等受力场景，对机臂根部、电机安装座、机身连接点等应力集中位置做了加厚处理，在保证结构强度满足要求的前提下，尽可能去除非承重区域的材料，控制整机自重，提升动力冗余量。机架表面的碳纤纹理方向也经过考量，主要受力方向的碳纤铺层方向与受力方向保持一致，最大化发挥碳纤材料的比强度优势，避免材料方向不合理导致的结构断裂问题。
