适配9至10英寸螺旋桨的FPV竞速无人机机架

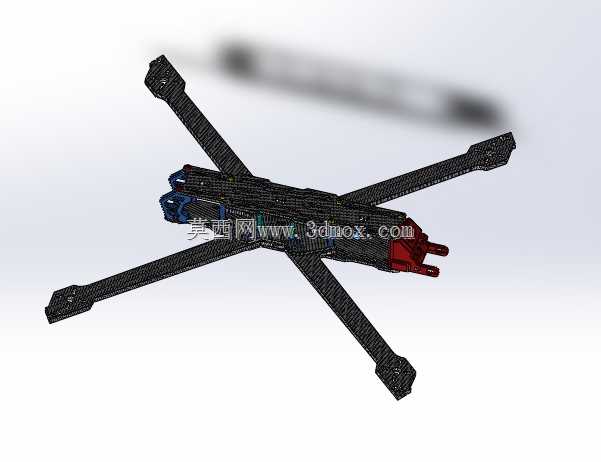

　　这款FPV竞速无人机机架的设计，核心围绕大尺寸螺旋桨适配与长航时飞行需求展开，针对户外远程竞速、长距离穿越飞行场景做了针对性结构优化。机架采用X型经典布局，四支机臂向外延伸的角度经过反复调校，既保证9至10英寸螺旋桨转动时不会产生桨间气流干扰，也能让整机重心落在机架几何中心位置，飞行过程中姿态调整的响应延迟控制在极低水平。机臂主体采用碳纤维纹理的复合结构设计，在保证结构强度的前提下尽可能降低自重，避免多余重量消耗电池容量，同时机臂末端的电机安装座做了加厚处理，匹配3115规格无刷电机的安装孔位，不管是900KV还是1050KV的同规格电机，都可以直接对位安装，不需要额外打孔做转接结构。

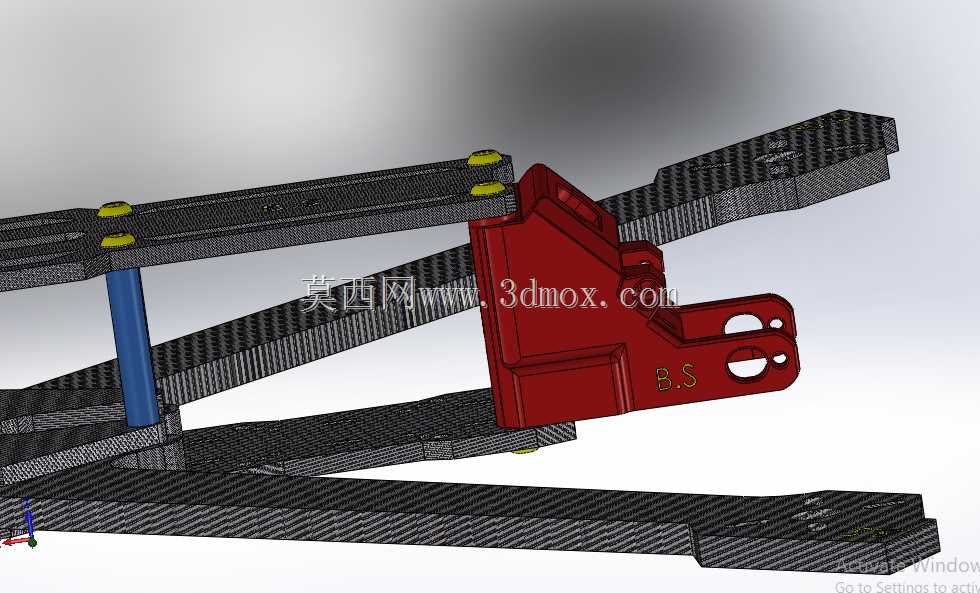

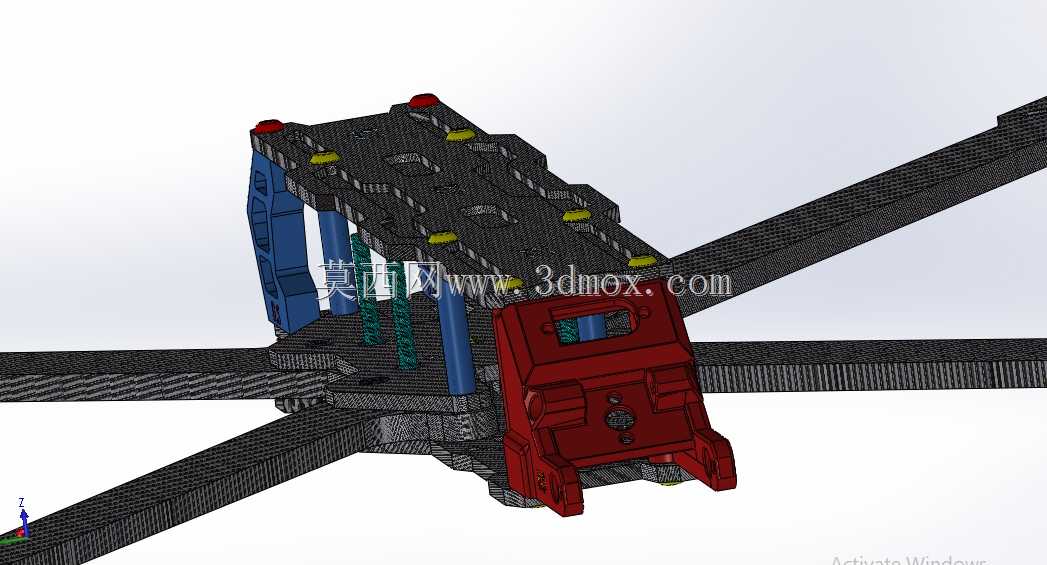

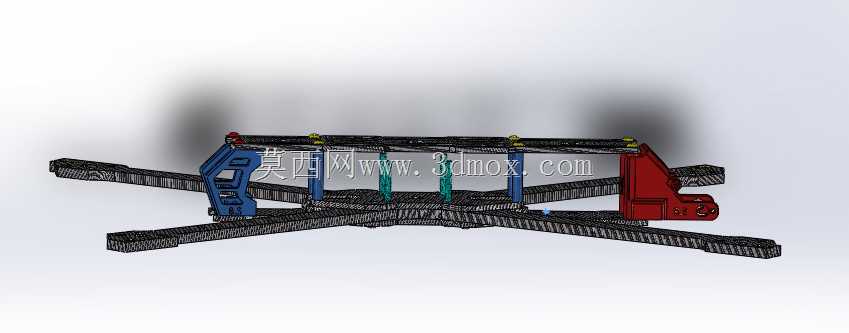

　　机架中心的主体舱段做了分层设计，上层预留飞控、图传设备的安装空间，下层专门规划了6S规格8000mAh容量电池的固定位，电池安装槽的尺寸边界经过精准核算，刚好可以容纳对应规格的锂电池，同时预留了绑带穿引的槽位，飞行过程中电池不会出现位移偏移，避免重心变化影响飞行稳定性。机头位置的红色结构件为图传天线与摄像头的安装基座，安装角度可以根据飞行需求做小范围调整，适配不同竞速场景下的视角需求，机尾位置预留了接收机、GPS模块的安装位，接口位置做了避让设计，不会和机臂、螺旋桨产生运动干涉。

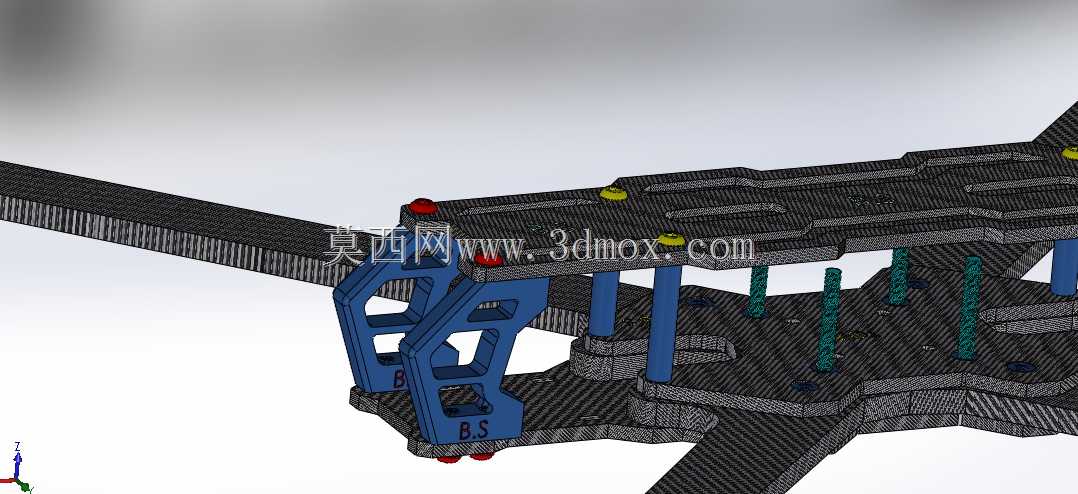

　　从安装边界来看，整机展开后机臂端点的对角距离刚好满足10英寸螺旋桨的转动安全间隙，桨尖距离机架中心主体的距离预留了足够的冗余，即使飞行过程中出现小幅形变也不会出现打桨问题。机架所有的连接位置都做了加强筋设计，机臂与中心舱的连接位采用内嵌式固定结构，相比外置螺丝固定的方案，抗冲击能力提升明显，应对竞速飞行中的突发坠机情况，能最大程度降低结构损坏概率。走线槽全部隐藏在机架结构内部，既可以降低飞行过程中的风阻，也能避免线材外露被螺旋桨打到，所有电子设备的线材都可以通过内部线槽汇总到中心舱，接线整理更加便捷。

　　实际应用中，这款机架适配的大尺寸螺旋桨搭配高KV无刷电机，能提供充足的动力储备，6S 8000mAh电池可以支撑更长的续航时间，满足远程RC飞行、长距离竞速穿越的使用需求。设计过程中没有多余的装饰性结构，所有结构特征都服务于功能需求，机臂的截面形状做了流线型优化，飞行过程中空气阻力更小，高速飞行时的机身震动也能通过结构本身的刚性设计得到有效抑制，不需要额外添加过多减震结构就能保证飞控传感器的采集精度。机架的快拆结构预留了升级空间，后续如果需要更换不同长度的机臂适配其他尺寸螺旋桨，只需要拆卸机臂连接螺丝即可完成更换，中心舱主体可以通用，降低后续改装的成本。
