轨道车辆走行轮组承载结构三维设计

项目分类:转向架 发布时间:2023-08-10 ID:705218

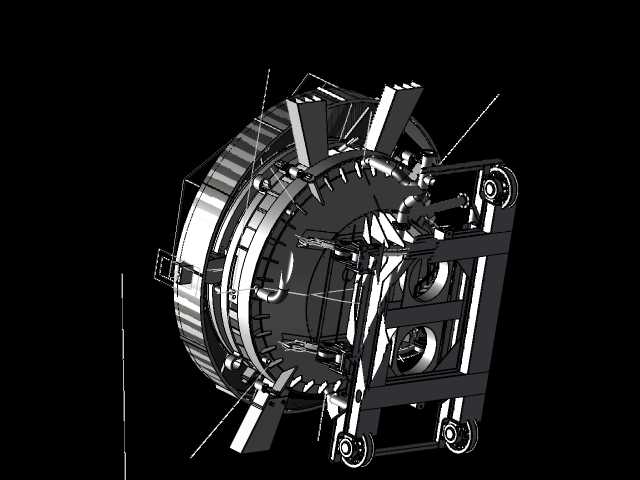

  • 轨道车辆走行轮组承载结构三维设计

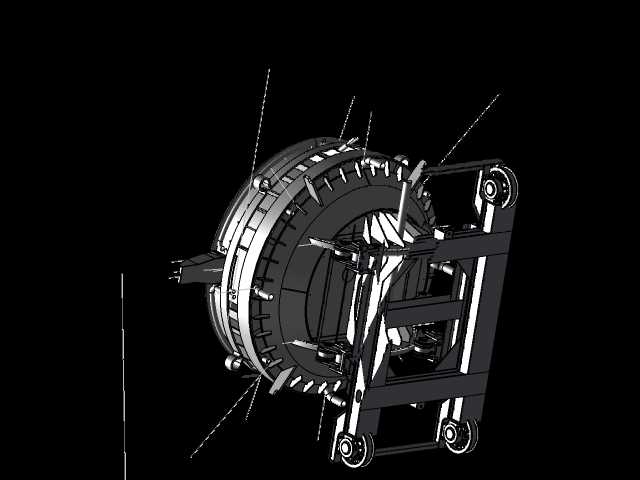

  • 轨道车辆走行轮组承载结构三维设计
  • 轨道车辆走行轮组承载结构三维设计

  该结构属于轨道走行系统的核心承载轮组单元,主要应用于厂内重载轨道转运平车、轻型轨道交通车辆、自动化仓储巷道堆垛机走行部等场景,承担整机上部载荷传递、沿轨道平稳走行、轮组侧向导正的核心功能。从结构组成来看,上部为箱型承载梁结构,采用钢板拼焊的封闭箱型截面设计,相比开口型钢梁具备更高的抗扭刚度与抗弯承载能力,梁体下翼缘直接与轮组安装座焊接为整体,避免了螺栓连接带来的预紧力衰减、连接间隙累积问题,适配长期重载交变载荷的工作工况。轮组部分采用整体式辐板车轮设计,轮缘与踏面采用一体化加工成型结构,踏面匹配标准钢轨截面轮廓做了对应锥度设计,可在走行过程中自动对中轨道中心,减少轮缘与钢轨侧面的持续磨耗;轮轴与车轮之间采用过盈配合连接,

  配合面设置定位轴肩,可传递走行过程中的驱动扭矩与垂向冲击载荷,轴端与安装座之间配置滑动轴承衬套,无需额外配置复杂密封结构即可适配多粉尘的厂区作业环境,降低日常维护频次。设计过程中优先考虑了安装边界的适配性,轮组外侧与箱型梁侧护板之间预留了足够的检修间隙,可在不拆卸上部承载梁的情况下完成轴承衬套的更换、车轮踏面磨耗后的补焊加工操作;箱型梁上部设置平整的安装基准面,可直接与上部载货平台、设备机架通过螺栓组连接,安装面的平面度公差控制在0.2mm每米范围内,避免上部设备安装后出现附加安装应力。轮组的横向跨距匹配常用的1435mm标准轨距做了适配设计,两侧轮缘内侧距预留了3-5mm的轨道安装偏差补偿量,可适配现场轨道铺设存在的一定轨距误差,

  避免走行过程中出现卡轨、啃轨问题。结构的载荷传递路径设计清晰,上部垂向载荷通过箱型梁的腹板直接传递至两侧轮组安装座,再经轮轴传递至车轮踏面最终作用于钢轨,载荷传递过程中无多余的传力环节,可有效降低结构应力集中风险;轮组安装座与箱型梁的连接位置设置了圆弧过渡结构,避免直角焊缝带来的应力集中问题,焊缝采用连续角焊缝设计,焊后做去应力处理,可承受长期交变载荷下的疲劳强度要求。侧部的护板结构同时兼具挡尘与侧向防护功能,可阻挡走行过程中钢轨面带起的粉尘、碎石进入轴承配合面,同时在发生轻微侧向碰撞时可保护轮轴结构不受直接冲击。在细节设计上,车轮辐板位置设置了均匀分布的减重孔,在保证辐板结构强度的前提下降低了轮组整体转动惯量,

  减少走行驱动过程中的动力损耗;轮轴端部设置了注油孔,可定期向轴承衬套配合面注入润滑脂,延长衬套使用寿命。该结构的整体安装高度控制在适配低台面转运设备的尺寸范围内,可有效降低上部载货平台的整体高度,提升设备装卸货过程的操作便利性,同时降低整机重心高度,提升重载走行过程的稳定性。
