树莓派5配套麦克阿瑟扩展板及散热安装组件

　　这套组件围绕树莓派5单板计算机的扩展使用需求设计，核心解决嵌入式开发、小型智能设备搭建场景下的外设扩展、散热保障、安装固定三类实际工程问题。在工业现场数据采集、小型边缘计算节点搭建、创客类智能装置开发场景中，树莓派5本身的IO接口数量有限，直接插接外设容易出现引脚干涉、散热受阻的问题，这套组件通过分层结构设计，将功能扩展、散热、安装三个需求整合为一套可直接装配的结构方案。

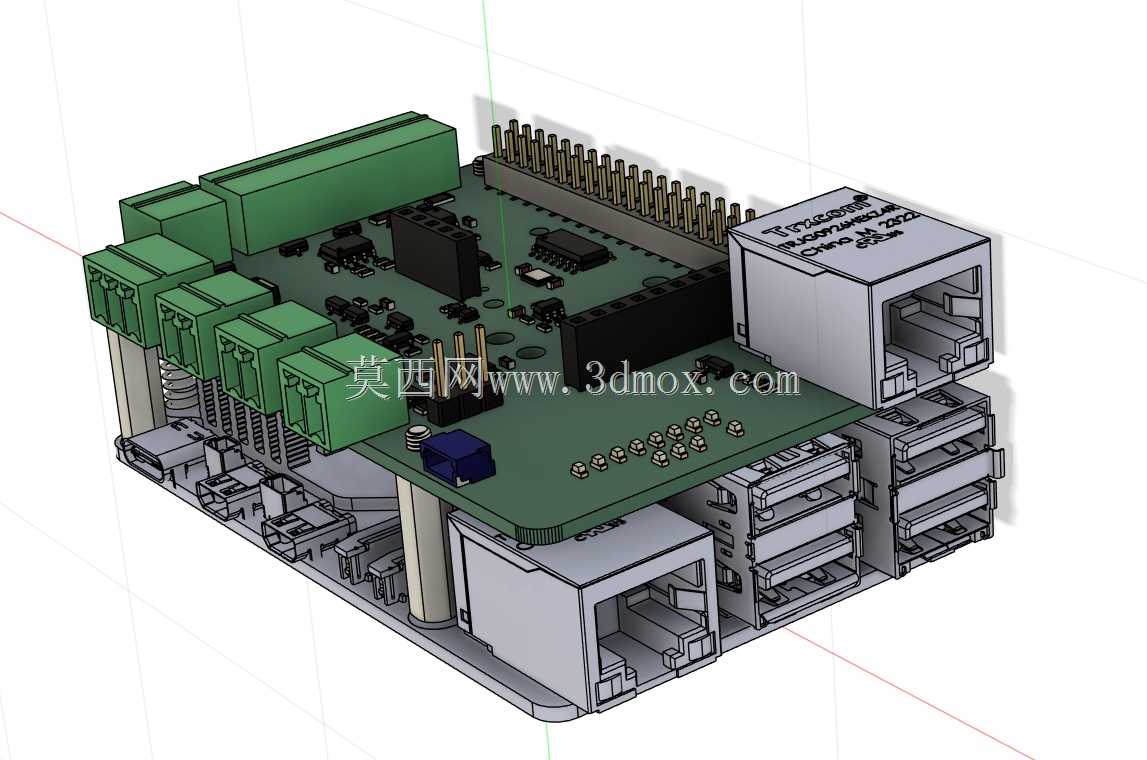

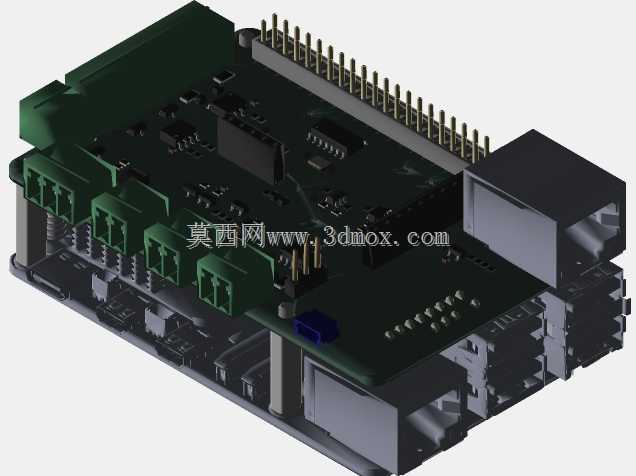

　　麦克阿瑟扩展板作为核心功能部件，板载多组绿色接线端子，可直接对接工业现场的开关量、模拟量信号线缆，无需额外焊接转接线，板载的网口扩展模块可额外提供有线网络接入能力，满足多网络链路冗余的使用需求，板上预留的芯片焊接位、排针接口可根据实际项目需求焊接对应功能模块，无需重新设计整块扩展板的PCB结构。引脚提升器采用等高铜柱结构，将扩展板与树莓派5主板之间抬升8mm的安装间隙，这个间隙一方面可以避免扩展板底部元件与树莓派5主板顶部的 tall 元件发生硬接触干涉，另一方面可以在间隙内预留布线空间，方便飞线调试时的线缆收纳，避免线缆挤压造成的引脚接触不良问题。

　　主动冷却器采用侧吹式风道设计，涡轮风扇的出风口直接对准树莓派5的主控芯片、内存颗粒以及扩展板上的电源管理芯片位置，风道顺着板卡的长度方向延伸，可同时带走两块板卡上发热元件的热量，在满负载运行边缘计算程序、多通道数据采集任务时，可将主控芯片的温度控制在合理区间，避免过热降频影响运行稳定性。冷却器的供电直接从扩展板的预留供电引脚取电，无需额外外接供电线路，减少了外部线缆的数量。

　　六角支架作为整套结构的安装固定部件，采用标准M2.5内螺纹铜柱，四个支撑点分别对应树莓派5主板的四个安装孔位，支架底部预留3mm的安装余量，可直接固定在工控机箱内部的安装位、桌面测试台的固定座上，也可搭配减震脚垫使用，降低现场振动对板卡元件的影响。整套组件装配完成后，整体外形尺寸与树莓派5主板的长宽尺寸保持一致，仅在高度方向增加22mm的尺寸，不会额外占用过多安装空间，可适配标准的树莓派5通用保护壳内部安装空间，也可直接裸露安装在对空间要求严苛的小型设备内部。

　　在结构设计过程中，所有接口的位置都经过装配干涉校验，接线端子的插拔方向预留了足够的手部操作空间，网口的水晶头插拔不会被冷却器结构阻挡，排针的位置与树莓派5的原生引脚完全对齐，不会出现引脚错位导致的短路问题。扩展板上的元件布局遵循强弱电分离原则，电源回路与信号回路之间预留2mm的安全间距，避免电源干扰影响信号采集的精度。冷却器的风扇转速可通过扩展板上的IO引脚进行PWM调速，可根据实际芯片温度动态调整转速，在低负载场景下降低运行噪音。整套组件的所有结构件都采用标准件与定制件结合的方式，铜柱、螺丝均采用通用标准规格，后期维护更换时无需定制特殊配件，扩展板的PCB厚度采用1.6mm标准厚度，满足常规波峰焊的加工工艺要求，可直接投板生产。
