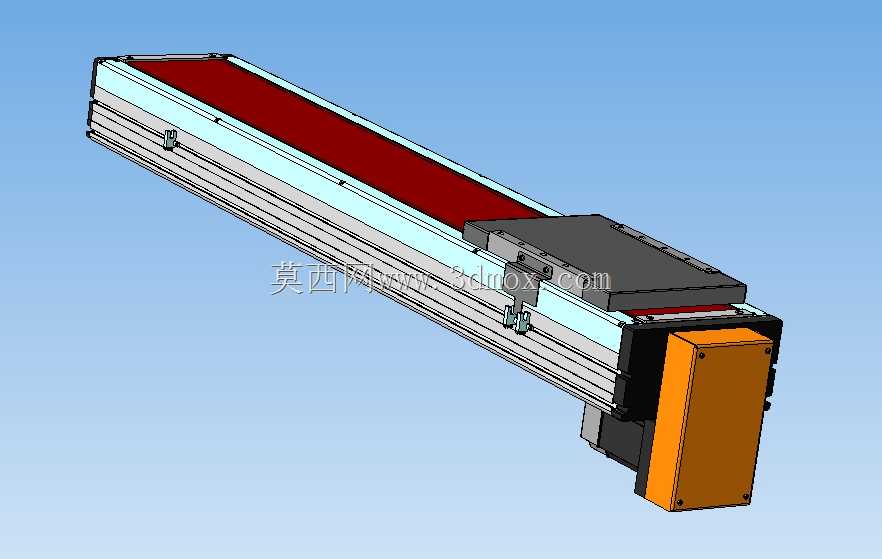

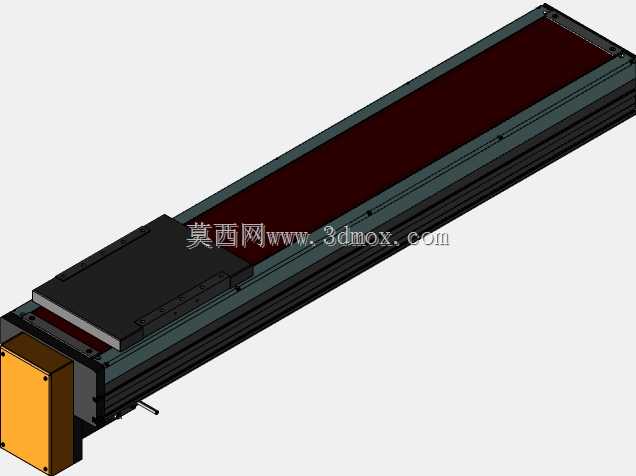

800mm行程底部驱动线性运动模组

　　这款线性运动执行单元采用底部电机直连驱动的布局形式，有效行程覆盖800mm区间，在自动化产线的工位移载、检测设备的探针进给、包装机械的物料推送、点胶设备的轴向往复运动场景中都有广泛适配空间。不同于常见的端部电机安装结构，底部驱动的设计能够压缩模组端部的轴向安装尺寸，在设备布局空间紧张、端部需要预留操作或避让空间的工况下，这种结构的空间利用率优势十分明显，能够帮助整机设计人员压缩设备的整体轴向长度，避免驱动端突出带来的干涉风险。

　　从结构设计逻辑来看，该模组采用集成式铝型材作为主体承载基座，型材本体集成了直线导轨的安装基准面、传动组件的容纳腔以及防护盖板的安装槽位，不需要额外拼接安装底板，既保证了整体结构的刚性，也减少了装配过程中的累计误差。滑台部分采用密封式结构设计，两侧搭配防尘密封条，能够阻挡车间环境中的切屑、粉尘进入传动腔内部，在机加工上下料、打磨工位移载这类多粉尘的工况下，能够有效延长内部传动组件的维护周期，降低日常运维的工作量。驱动端的电机安装座采用标准化接口设计，可适配不同规格的伺服或步进电机，设计人员在选型时可以根据负载重量、运动速度、定位精度的实际需求灵活匹配驱动单元，不需要额外加工转接件，缩短整机的设计迭代周期。

　　在安装边界层面，模组的型材基座两侧预留了标准T型槽，既可以采用底部沉孔从下往上锁紧安装，也可以通过T型螺母搭配压板从侧面压紧固定，适配不同的设备安装基面条件。滑台台面预留了成阵列分布的内螺纹安装孔，能够直接连接负载工装、吸盘支架、夹爪安装板等末端执行件，不需要额外设计转接板。800mm的有效行程能够覆盖大多数单工位直线移载的需求，比如电子元器件的PCB板检测工位移载、小型零件的装配工位进给、激光打标设备的工件轴移动，都可以直接选用该规格的模组，不需要额外定制行程。

　　从运动性能设计来看，模组内部的传动组件经过预紧调整，反向间隙控制在极小范围内，在频繁往复换向的运动场景下，能够保证定位的一致性，避免反向间隙带来的位置偏差。线性导轨的滚道采用淬硬处理，搭配预压滑块，在承受偏载负载时也能保持平稳的运动状态，不会出现卡顿或爬行现象。模组两端设置了硬限位缓冲结构，当电气限位失效时，机械缓冲能够吸收滑台的冲击动能，避免滑台冲出行程造成设备损坏或安全事故。防护盖板采用分段式设计，在后期维护时不需要完全拆解整个模组，只需要拆卸对应位置的盖板就可以检查内部传动带或丝杠的状态，大幅降低维护的拆装工作量。

　　在实际设备选型应用中，这类线性模组常作为单轴运动单元使用，也可以通过连接板组合成XY两轴、XYZ三轴的直角坐标运动系统，应用在非标自动化设备的搭建中。相比采用光轴搭配直线轴承的自制滑台结构，这种集成式模组的出厂精度已经经过校准，装配后不需要反复调整导轨平行度，能够大幅缩短设备的装配调试周期，同时运动的平稳性和使用寿命也远高于自制拼接结构。底部驱动的结构还能够让电机的走线更加规整，电缆可以沿着型材侧面的走线槽布置，避免运动过程中电缆拖链的弯折半径过大，延长电缆的使用寿命。针对洁净度要求稍高的装配场景，模组的密封结构能够防止内部润滑脂溢出污染工件或生产环境，满足3C电子装配、医药包装这类对环境洁净度有一定要求的生产场景使用需求。
