快速压紧式车门锁扣三维结构设计

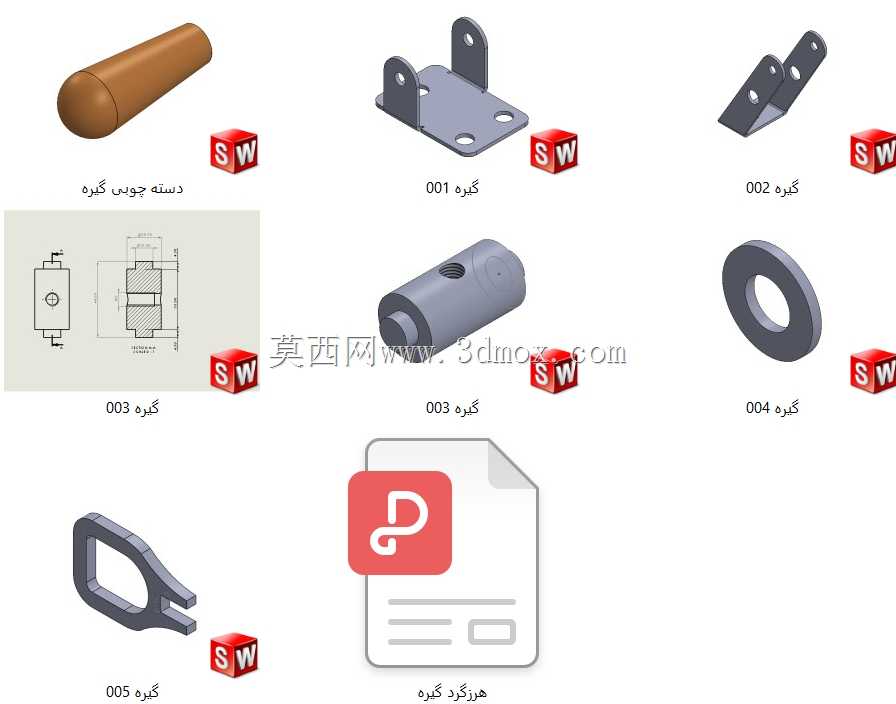

　　这类快压式锁扣最早在工业机柜、特种车辆舱门领域应用广泛，核心作用是通过杠杆力放大原理，实现门板与门框的快速压紧锁止，避免设备运行过程中因振动出现松脱、异响甚至意外开启的问题。从结构组成来看，整套锁扣分为操作手柄、联动拉杆、锁钩基座、缓冲握套几个核心部分，操作端的环形挂孔既可以作为手动施力的握持位，也能在需要额外防松的场景下加装铅封、安全插销，满足高可靠性场景的锁止要求。

　　设计这套结构的时候，首先要考虑的是压紧行程与锁止力的匹配，拉杆的伸缩量需要预留足够的装配公差补偿空间，毕竟实际钣金焊接的车门门框很难做到完全平整，通常3-5mm的行程余量就能覆盖大部分钣金件的形位公差，避免出现锁扣扣不上或者压紧后虚位过大的问题。杠杆支点的位置选择直接决定了操作手感与锁止力的平衡，支点过于靠近锁钩端会导致操作力过大，手动按压的时候手感生硬，长期使用容易让操作人员产生疲劳；支点过于靠近手柄端则会导致锁止力不足，车辆行驶过程中遇到颠簸路面很容易出现松脱，所以建模阶段需要反复调整铰接点的相对位置，模拟不同压紧位置的受力曲线，确保手动操作力控制在15-25N的舒适区间，同时锁止状态下能提供不低于800N的静态拉紧力，满足车辆行驶的振动工况要求。

　　安装边界方面，锁体基座的安装孔位采用标准的沉头孔设计，适配M6的内六角沉头螺钉，两个安装孔的中心距严格控制在42mm，安装面的平面度要求不超过0.1mm，避免安装后基座出现翘曲，导致拉杆运动卡滞。手柄末端的绝缘握套采用滚花防滑设计，材质选用耐油橡胶，即使操作人员手上沾有机油、切削液，也能保证足够的摩擦力，不会出现打滑脱手的问题。锁钩部分的勾头角度设计为15度斜角，锁止状态下勾头与门框锁销的接触为面接触，而非线接触，能有效降低局部应力集中，避免长期使用后勾头出现磨损变形，延长锁扣的整体使用寿命。

　　在实际应用场景中，这类锁扣除了用在车辆车门、舱门位置，也广泛适配各类需要频繁开启关闭的设备检修门、工装夹具的快速压紧位，比如机床的防护门、自动化生产线的安全防护罩，都能看到同结构原理的快压锁扣。建模过程中需要特别注意铰接位置的间隙配合，各个转动副之间预留0.2mm的装配间隙，避免加工误差导致运动干涉，同时拉杆与基座的导向孔之间采用间隙配合，表面做镀锌钝化处理，提升户外使用场景下的防锈能力，应对潮湿、盐雾等恶劣工况。

　　从结构可靠性角度出发，锁止状态下手柄需要具备过死点锁止特性，也就是当手柄按压到最终锁止位置时，铰接点的连线会越过杠杆的死点位置，此时即使锁扣受到外部的拉力、振动冲击力，手柄也不会自行弹开，必须手动施加反向力才能解锁，这一特性是这类快压锁扣区别于普通搭扣的核心设计要点。在三维建模阶段，需要通过运动仿真模拟整个开合过程的运动轨迹，确认手柄在转动过程中不会与门板、周边的安装结构发生干涉，尤其是握套部分的转动半径，需要预留足够的操作空间，确保操作人员戴手套也能顺利完成开合操作。

　　尺寸链校核环节，需要重点关注拉杆长度、锁钩位置、铰接点位置三者的尺寸配合，当锁扣处于完全开启状态时，锁钩与锁销之间需要预留至少8mm的间隙，保证车门开关过程中不会出现刮蹭；当锁扣处于完全锁止状态时，橡胶缓冲垫需要被压缩2-3mm，提供足够的预紧力，消除门板与门框之间的间隙，避免车辆行驶过程中出现共振异响。所有的钣金冲压件都做了圆角过渡处理，没有尖锐的棱角，避免操作人员在开合过程中被划伤，符合机械设备的安全设计规范。
