带磁吸功能的框架调平气泡水平指示器

　　日常做非标安装、框架类构件装配的时候，最头疼的就是小范围快速调平，尤其是挂装类的构件，比如墙面装饰框架、壁挂电视支架这类安装场景，传统条式水平仪要么体积太大塞不进安装缝隙，要么没有固定结构，需要人手一直扶着，调整螺栓的时候一松手就移位，反复校准要耗掉不少时间。这款带磁吸结构的气泡水平指示器，就是针对这类小构件快速调平的需求做的结构设计，整体采用一体化基座加密封气泡管的组合结构，基座底部做了平整的磁吸安装面，内置的永磁体可以直接吸附在铁质的安装支架、金属框架边框上，不需要额外的夹持或者手扶，调平过程中可以解放双手去调整固定螺栓，单人就能完成挂装构件的水平校准作业。

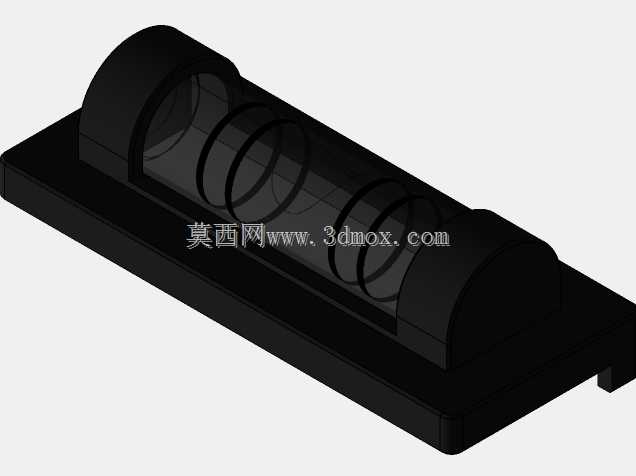

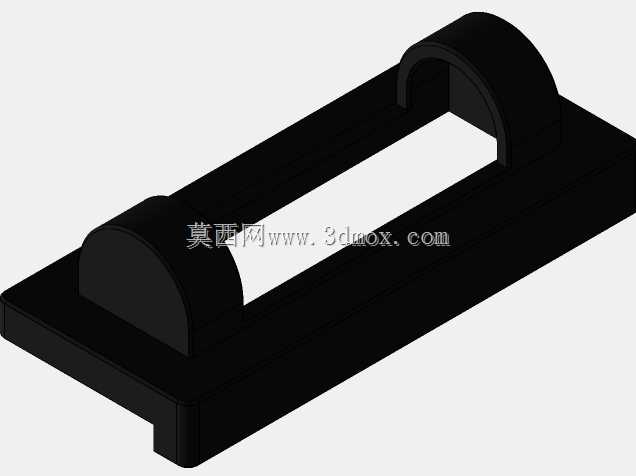

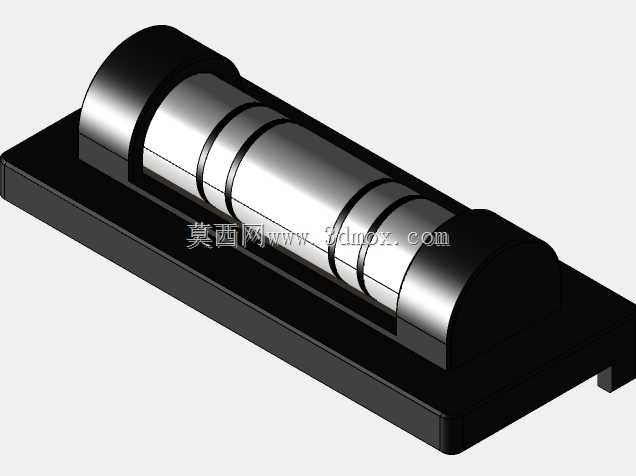

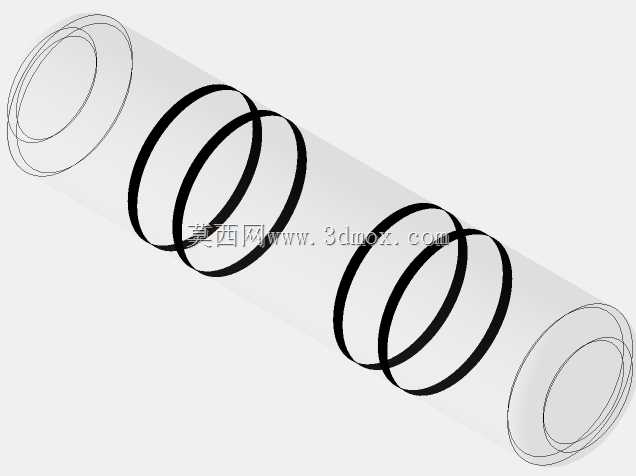

　　从结构设计逻辑来看，这款指示器没有做多余的复杂结构，基座采用低轮廓的矩形设计，整体厚度控制在较薄的区间，安装后不会突出构件表面太多，不会和墙面或者其他安装配件产生干涉，基座两端做了圆弧过渡的端盖结构，用来固定和密封内部的玻璃气泡管，端盖和基座之间采用过盈配合加密封胶的结构，避免管内的带色填充液体出现渗漏，哪怕在车间多尘、轻微潮湿的安装环境下，也能保证内部气泡的观测清晰度。气泡管内部填充的是低黏度的带色阻尼液体，管内壁加工有等间距的黑色刻度环线，气泡在管内的移动阻尼适中，不会因为轻微的触碰就快速窜动，也不会因为黏度过高导致气泡移动滞后，调整水平度的时候，只要观察气泡两端对齐中间的刻度环线，就能确认构件处于水平状态，读数直观不需要额外的换算，哪怕是没有经过专业测量培训的安装人员，也能快速掌握使用方法。

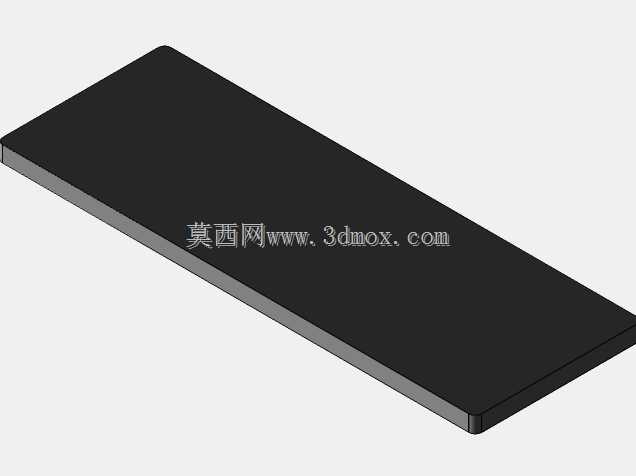

　　考虑到实际安装场景的边界限制，这款指示器的整体长度控制在常规成年人手掌可握持的范围，宽度比常见的壁挂支架边框略窄，吸附在支架边框侧面的时候，不会超出边框的边缘，不会影响支架和墙面的贴合安装，底部的磁吸面做了磨砂处理，既可以保证和金属表面的吸附力足够，不会在调平过程中滑落，又不会因为磁力过强刮伤构件的喷塑或者喷漆表面。和传统的不带磁吸的小型气泡水平泡相比，这款结构不需要额外粘贴双面胶来固定，避免了双面胶残留胶痕影响构件外观，也可以反复拆卸使用，在多个安装点位之间快速转移，适合批量安装同类型构件的时候循环使用。

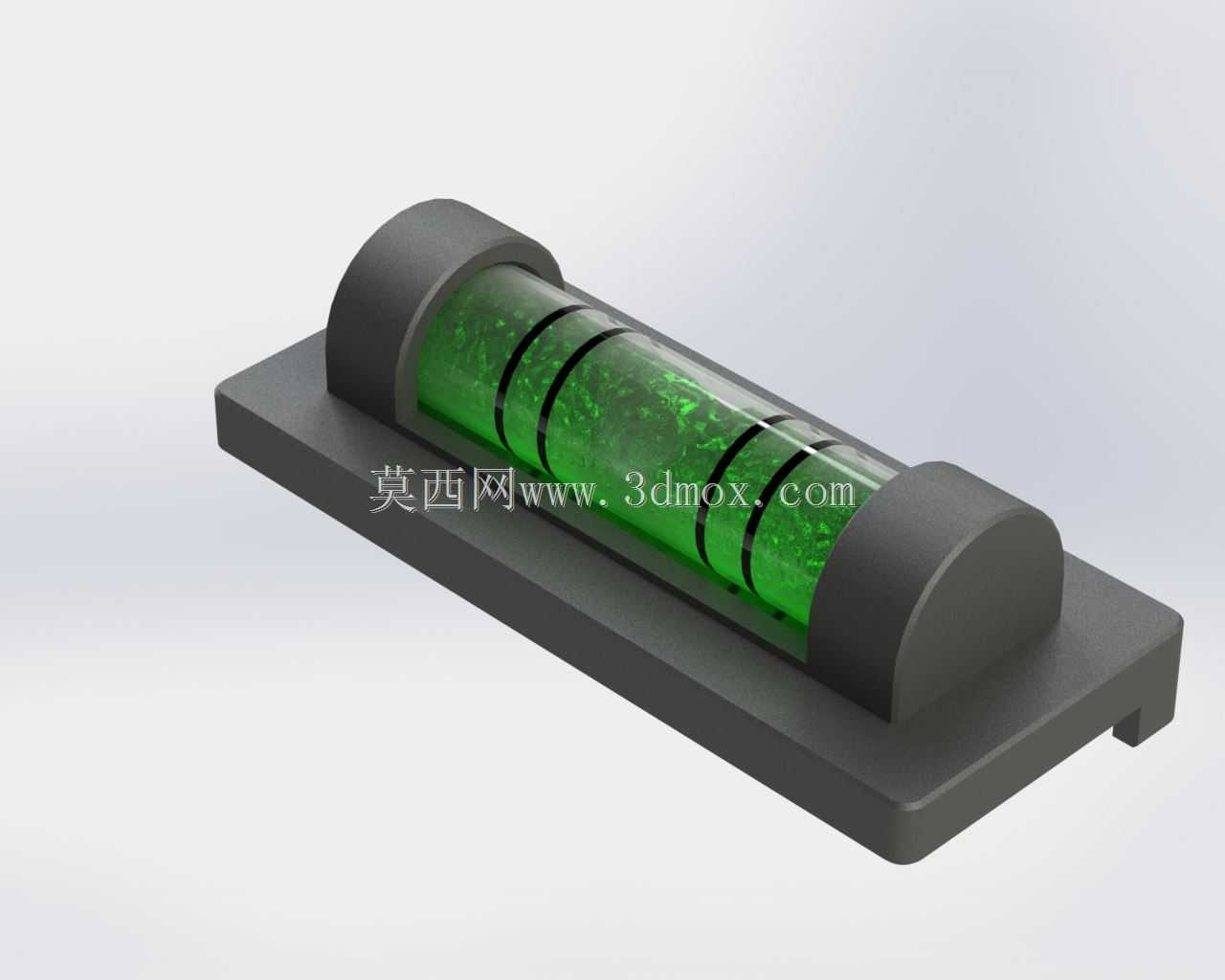

　　在功能适配性上，这款指示器除了用于装饰框架、电视支架的挂装调平，也可以用在小型设备机架组装、轻型工装的临时水平校准、五金挂件安装等场景，只要是铁质的安装基面，都可以直接吸附使用，对于非铁质的安装基面，也可以通过临时加装薄铁片的方式辅助固定，适用场景覆盖了大部分民用安装、轻型设备装配的小范围水平校准需求。结构上没有易损的活动部件，气泡管的密封结构经过可靠性验证，正常使用情况下不会出现漏液、气泡变质的问题，基座采用硬质工程塑料材质，抗轻微磕碰，日常放在工具包内携带也不会因为挤压出现变形损坏，管内的绿色填充液体和黑色刻度形成高对比度，哪怕是光线不太好的安装角落，也能清晰分辨气泡的位置，不需要额外打光辅助读数。

　　做这类小型测量工具的三维建模时，要重点把控几个关键尺寸的公差：首先是气泡管的安装同轴度，必须保证气泡管的轴线和基座底部的安装基面完全平行，否则会出现测量基准偏差，导致调平结果出现误差；其次是内部磁体的安装位置，要保证磁体的吸附面和基座底面完全齐平，不能出现凸起或者凹陷，否则会导致指示器吸附后自身处于倾斜状态，影响测量精度；最后是气泡管上的刻度线间距，要按照水平度的精度要求做等距排布，每一格刻度对应的倾斜角度要符合常规民用安装的精度需求，不需要过高的精度导致读数困难，也不能精度不足导致调平偏差过大，影响安装后的构件使用体验。
