讴歌RDX中控台变速器锁止插头结构

　　在乘用车辆的日常使用场景里，中控台换挡区域的附属小部件往往容易被忽略，但这类小结构直接关联到车辆特殊工况下的操作安全性，本次涉及的换挡区域插头结构，就属于这类典型的功能型小部件。很多车主在车辆需要牵引拖拽的时候，都会遇到换挡杆无法从P挡脱出的情况，这是因为自动变速器的P挡锁止机构在车辆断电、或者故障状态下会保持锁止状态，避免非预期的挡位切换，而这个位于换挡面板旁的小接口，就是专门用于手动解除P挡锁止的操作入口，平时通过专用的小堵盖也就是本次的插头结构进行封堵，避免灰尘、液体、杂物进入锁止解锁机构内部，造成解锁卡滞、机构锈蚀的问题。

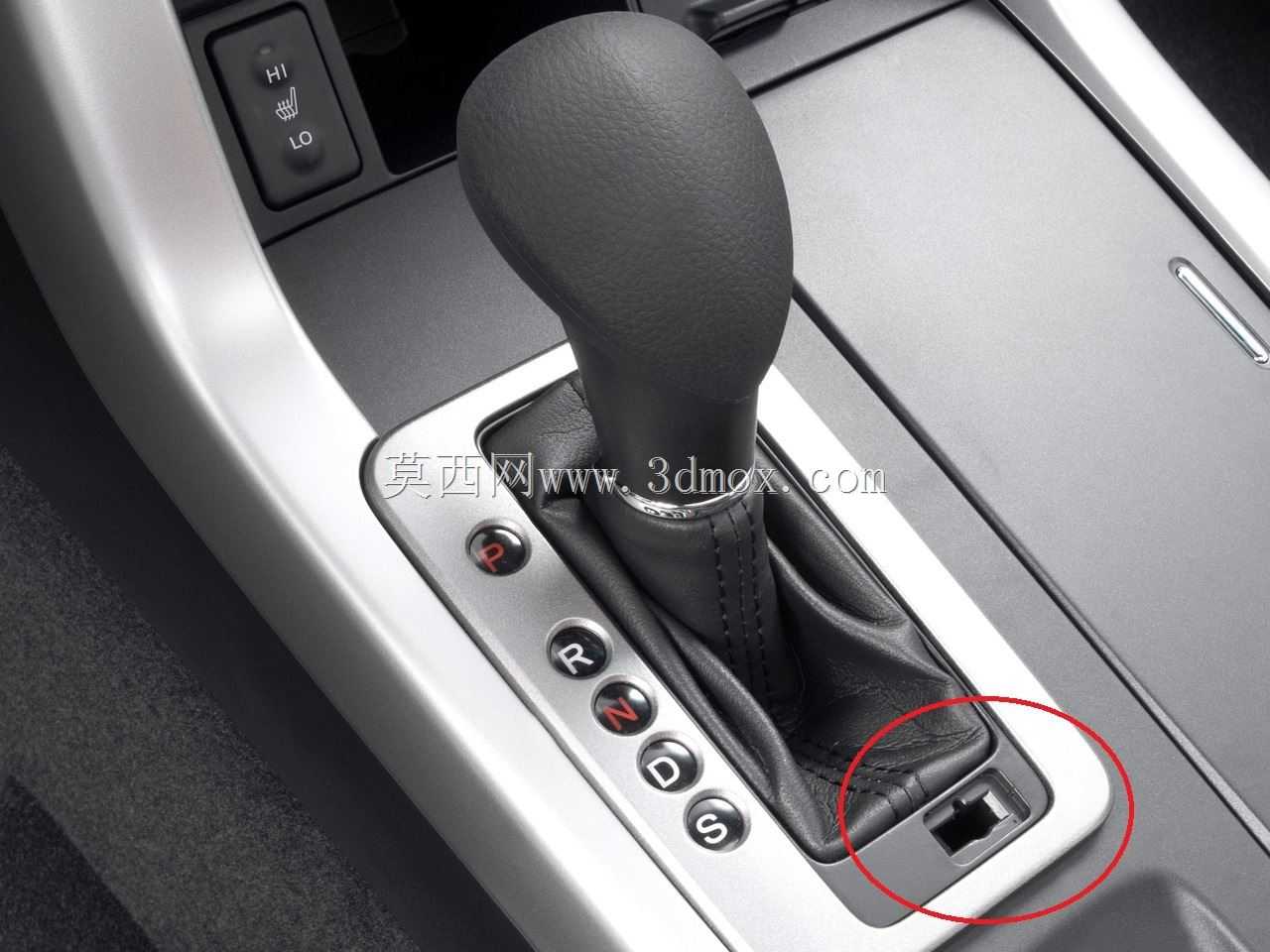

　　从实际装车的布局来看，这个插头结构安装在自动换挡杆总成的右侧面板位置，和P、R、N、D、S挡位标识区域紧邻，周边是带哑光金属质感的换挡装饰面板，表面做了细腻的磨砂纹理处理，和整个中控台的内饰质感保持统一。设计这类小部件的时候，首先要匹配安装位的边界尺寸，不能突出换挡面板的基准平面太多，避免日常操作换挡杆的时候被手腕、袖口剐蹭导致松脱，同时插拔的手感要做适配，不能过紧导致需要解锁的时候难以取下，也不能过松导致车辆行驶振动过程中自行脱落。结构上这个插头采用和周边面板一致的黑色哑光材质，边缘做了小尺寸的扣手位，不需要专用工具就可以用指甲或者扁平小工具撬开，撬开之后就能看到内部的解锁拨杆，插入机械钥匙或者细长工具按压拨杆，就可以在车辆不通电的状态下解除P挡锁止，方便拖车或者故障移车操作。

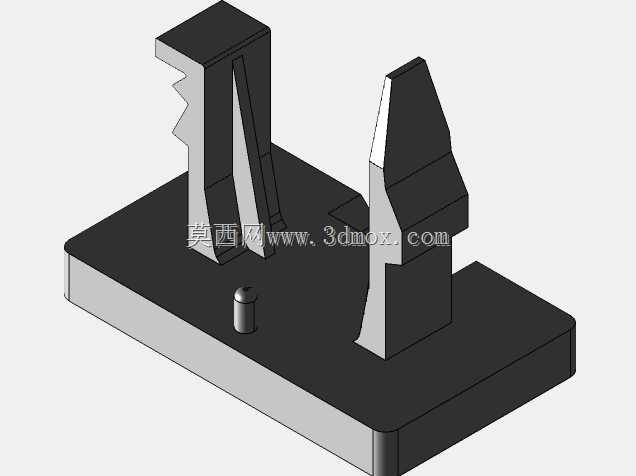

　　从结构设计的细节来看，这个插头的背面带有定位卡爪，和面板上的安装孔位形成过盈配合，卡爪的角度做了专门的优化，既保证安装后有足够的保持力，经过整车颠簸路面的振动测试也不会松脱异响，同时拆卸的时候施加合理的拔出力就可以顺利脱出，不会出现卡爪断裂的问题。尺寸方面，这个插头的外露面和安装孔完全贴合，边缘的缝隙控制在0.2mm以内，既避免了缝隙过大积灰，也不会因为尺寸公差导致安装后出现翘边、和周边平面高低差过大的问题，影响内饰的精致感。材质选择上采用耐候性较好的ABS材质，添加了耐老化成分，能够适应车内-40℃到85℃的温度变化区间，长期使用不会出现变色、脆裂的问题，表面的哑光纹理和周边换挡面板的纹理保持一致，不会出现明显的色差或者质感差异。

　　在整车的维修保养场景里，这个插头也是维修人员经常接触的部件，比如车辆电控系统故障需要拖车、或者变速器检修需要手动切换挡位的时候，都需要先取下这个堵盖插头才能操作解锁机构，所以这个部件的耐用性直接影响到售后操作的便利性，如果插头断裂丢失，就会导致解锁机构直接暴露在外，很容易进入杂物造成锁止机构卡滞，甚至出现误触解锁的安全隐患。建模还原这个部件的时候，需要重点匹配安装孔的轮廓尺寸、卡爪的位置和弹性变形量，还有外表面的纹理和弧度，保证安装后和原车面板的贴合度，同时要考虑插拔过程中的受力情况，卡爪的根部做圆角过渡，避免应力集中导致反复插拔后出现断裂。很多售后替换的副厂件往往会忽略这些细节，要么尺寸偏差大安装后缝隙明显，要么卡爪过硬或者过软，容易出现脱落或者难以拆卸的问题，甚至材质耐候性差，使用一两年就会出现发白、脆裂的情况，所以在结构设计阶段就要把这些实际使用中的工况考虑进去，从尺寸配合、材质选择、结构强度多个维度做验证，才能满足整车的使用要求。
