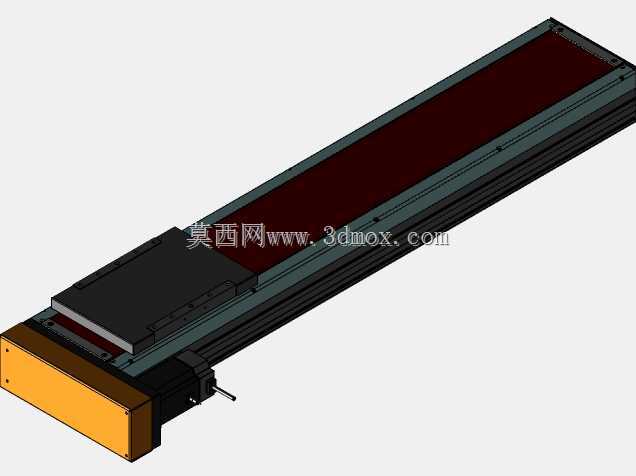

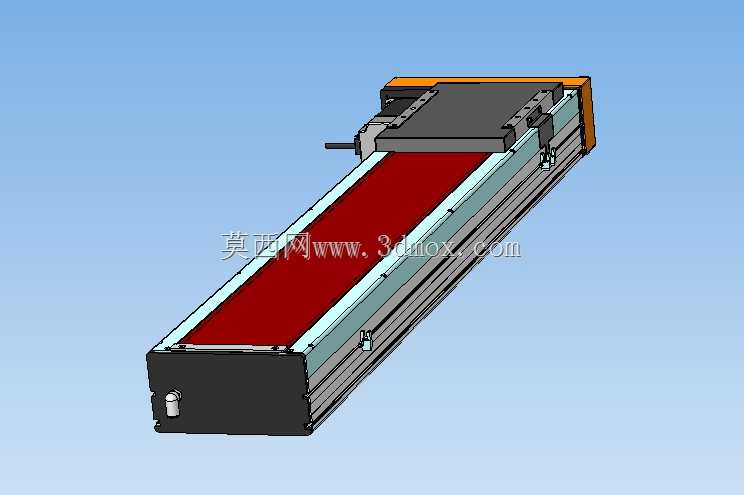

850mm行程左置电机线性运动模组

　　在自动化产线的工位移载、机床上下料的工件输送、检测设备的探针位移驱动这类需要精准直线往复动作的场景里，线性运动模组是替代人工推拉、气缸点位驱动的核心传动部件，这款850毫米行程的左置电机线性模组，就是针对中等行程负载移载需求设计的集成化传动单元。从实际使用场景来看，这类模组常被用在3C产品的屏幕组装工位，带动吸盘完成屏幕从料架到工装的精准取放，也会在小型数控雕刻设备里作为X轴的传动载体，带动主轴完成平面轨迹的走刀动作，相比非集成的导轨丝杠自行拼装方案，这款模组出厂就完成了传动部件的预紧调试，能大幅减少现场装配的调校工作量。

　　从功能特性上看，这款模组采用电机左置的安装布局，区别于电机直连丝杠端部的常规结构，左置布局可以压缩模组整体的端部长度，在设备内部安装空间局促、尤其是模组右端需要贴近设备内壁布置的场景下，能避免电机和设备侧壁产生干涉，有效利用设备内部的横向安装空间。模组的滑台采用加宽式安装面，上面预留了成排的螺纹安装孔，不管是安装气动夹爪、真空吸盘支架还是检测传感器支架，都不需要额外加装过渡连接板，直接通过螺栓就能完成负载的固定，滑台和内部传动部件之间采用密封式连接结构，两侧的防尘密封条可以阻挡车间环境里的金属切屑、粉尘进入模组内部，避免异物卡滞导轨或者磨损丝杠传动副，延长日常维护的周期。

　　设计思路上，这款模组采用了铝型材作为主体基座，型材本身的截面经过优化，两侧集成了直线导轨的安装基准面，不需要额外加工导轨安装底板，既减轻了模组整体的自重，又能保证导轨安装的平行度精度，基座底部预留了通长的T型槽，安装时可以通过T型螺栓在任意位置固定模组，不需要在基座两端单独设计安装支架，适配不同设备的安装孔位布局。传动部分采用滚珠丝杠作为传动元件，配合两端的角接触轴承支撑，能保证滑台在全行程内的移动重复定位精度，电机和丝杠之间通过同步带轮连接，这种连接方式相比刚性联轴器，能抵消一部分电机轴和丝杠轴的同轴度安装误差，降低装配时的同轴度调校要求，同时同步带传动还能根据负载需求快速更换不同传动比的带轮，调整滑台的移动速度和输出扭矩，适配不同的负载工况。

　　外形尺寸与安装边界方面，这款模组的有效行程为850毫米，滑台的最大移动距离可以覆盖绝大多数中型自动化设备的单轴移载需求，模组整体的截面宽度和高度控制在紧凑范围内，不会占用过多的设备内部空间，端部的左置电机安装座和型材基座采用一体化连接结构，电机安装面的垂直度经过精密加工，能保证电机输出轴和同步带轮的传动精度，不会出现带轮偏磨的情况。安装时需要注意，模组的固定基准面要保证平面度在每米0.1毫米以内，避免基座安装后产生形变导致导轨卡滞，滑台的负载安装重心要尽量靠近滑台中心位置，偏心负载过大时需要额外加装辅助导轨支撑，避免单侧受力过大导致导轨磨损加快。在实际选型搭配时，要根据负载的重量、移动速度、加速度需求匹配对应功率的驱动电机，同时要预留1.5倍以上的安全扭矩系数，避免急停时负载惯性过大导致电机过载或者传动部件损坏。这款模组的全封闭结构也适配有少量切削液飞溅的机加工上下料场景，密封条可以阻挡大部分切削液进入模组内部，日常只需要定期在注油嘴处补充润滑脂就能维持正常运行，不需要频繁拆解维护。
