集成制动功能的交流伺服驱动电机结构

　　在数控加工中心的进给轴、自动化产线的精准定位工位、工业机器人关节驱动这类对位置控制精度、停机锁定可靠性有严苛要求的场景里，带制动器的交流伺服电机是核心执行部件，不同于普通异步电机仅提供旋转动力输出，这类集成制动单元的伺服电机需要同时兼顾动态响应速度、位置保持刚性以及断电状态下的负载锁定能力，避免垂直轴类负载在设备断电后出现下滑移位，引发加工精度超差甚至设备碰撞事故。

　　从结构设计逻辑来看，这款电机将制动单元集成在电机非输出端的后端盖侧，没有额外增加过多的轴向安装尺寸，制动部分采用失电制动结构，也就是设备正常供电运行时，制动线圈得电吸合摩擦片，解除对电机转子轴的锁止，电机可正常响应驱动器的位置、转速指令；当设备断电或者触发急停信号时，制动线圈失电，内置的弹簧结构会推动摩擦片压紧制动盘，通过摩擦力将转子轴完全锁死，保持当前的位置状态，这种设计不需要额外的外部气动、液压制动回路，仅靠电气接线就能实现制动功能，大幅简化了设备端的配套结构设计。

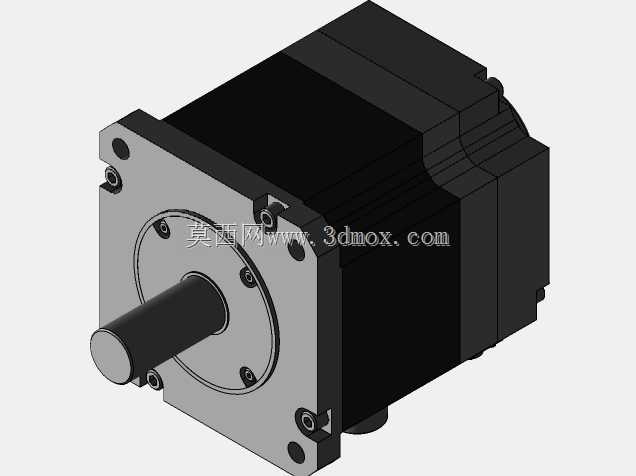

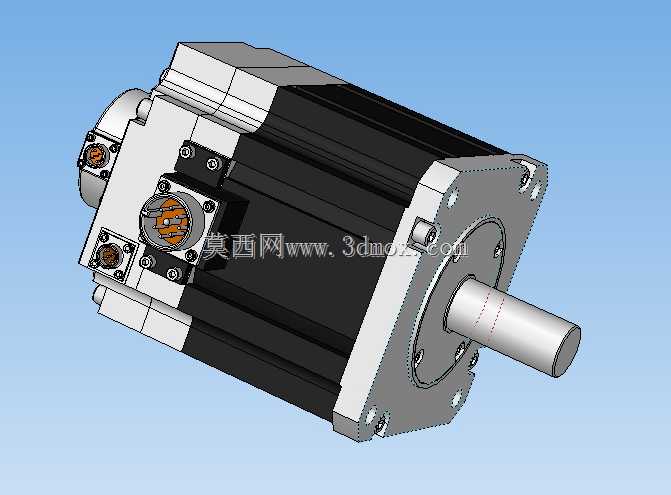

　　电机本体的结构采用分段式壳体设计，中段的定子壳体带有散热筋结构？不对，这款模型的定子外壳是光滑的方形安装法兰结构？哦不对，看模型结构，输出端采用方形法兰安装面，法兰上预留了均匀分布的安装通孔，适配主流的伺服电机安装尺寸标准，输出轴为带键槽的圆柱轴？不对，模型里的输出轴是光轴？不对，仔细看结构，输出轴端面有中心孔，轴径和法兰的定位止口尺寸匹配行业通用的安装规格，用户在做设备结构设计时，可以直接按照对应机座号的安装尺寸预留安装位，不需要额外做转接法兰，降低设计改造成本。后端的接线部分采用两个独立的航空插头接口，分别对应动力电源接线和编码器反馈接线，分离式的接线设计可以避免动力线的强电干扰编码器的弱电反馈信号，保证位置反馈的精度稳定，航空插头的锁紧结构可以在设备振动工况下避免接线松脱，提升长期运行的可靠性。

　　在实际选型适配时，需要重点关注几个安装边界参数：首先是法兰安装面的止口配合尺寸，这个尺寸决定了电机和设备安装座的同轴度，如果配合间隙过大，会导致电机运行时出现径向跳动，带动负载出现振动，影响加工精度；其次是输出轴的轴伸长度和轴径，要和配套的联轴器、同步带轮的内孔尺寸匹配，避免出现轴伸过长导致的悬臂负载过大，或者轴径不匹配需要额外加工轴套的情况；还有就是轴向的总长度，尤其是在安装空间比较紧凑的设备内部，比如机床的刀库驱动位、小型自动化设备的内部腔体，要预留足够的接线空间，避免后端的航空插头和设备内部其他结构出现干涉。

　　从功能特性上来说，集成制动器的设计相比外置制动的方案，整体的转动惯量匹配更合理，因为制动盘直接集成在电机转子轴上，没有额外的传动连接间隙，制动响应速度更快，在急停场景下可以更快地锁死轴系，减少负载的滑移距离。同时交流伺服的控制特性可以实现低速大扭矩输出，在低速运行时不会出现步进电机的丢步问题，位置控制精度可以达到编码器对应的角分级，满足高精度加工、精准定位的工况需求。在做三维建模配套设计时，这个模型的各个安装接口尺寸都按照实物比例还原，结构工程师可以直接将模型导入装配体中，做安装干涉检查、走线空间预留、负载连接结构的匹配设计，不需要自己重新测绘建模，大幅缩短设备开发的结构设计周期。另外，电机表面的安装螺栓位置、接线插头的朝向都可以在装配时根据实际布线需求做对应调整？不对，模型里的接线座是固定在侧方的，设计时要预留接线的弯曲半径，避免动力线和编码器线弯折角度过大导致线芯断裂。在日常的设备维护场景中，这种集成式结构的制动器磨损后，可以直接拆开后端盖更换摩擦片，不需要将整个电机从设备上拆下来，降低维护的工作量和停机时间。
