贝尔X-1超音速试验飞行器3D打印实体模型

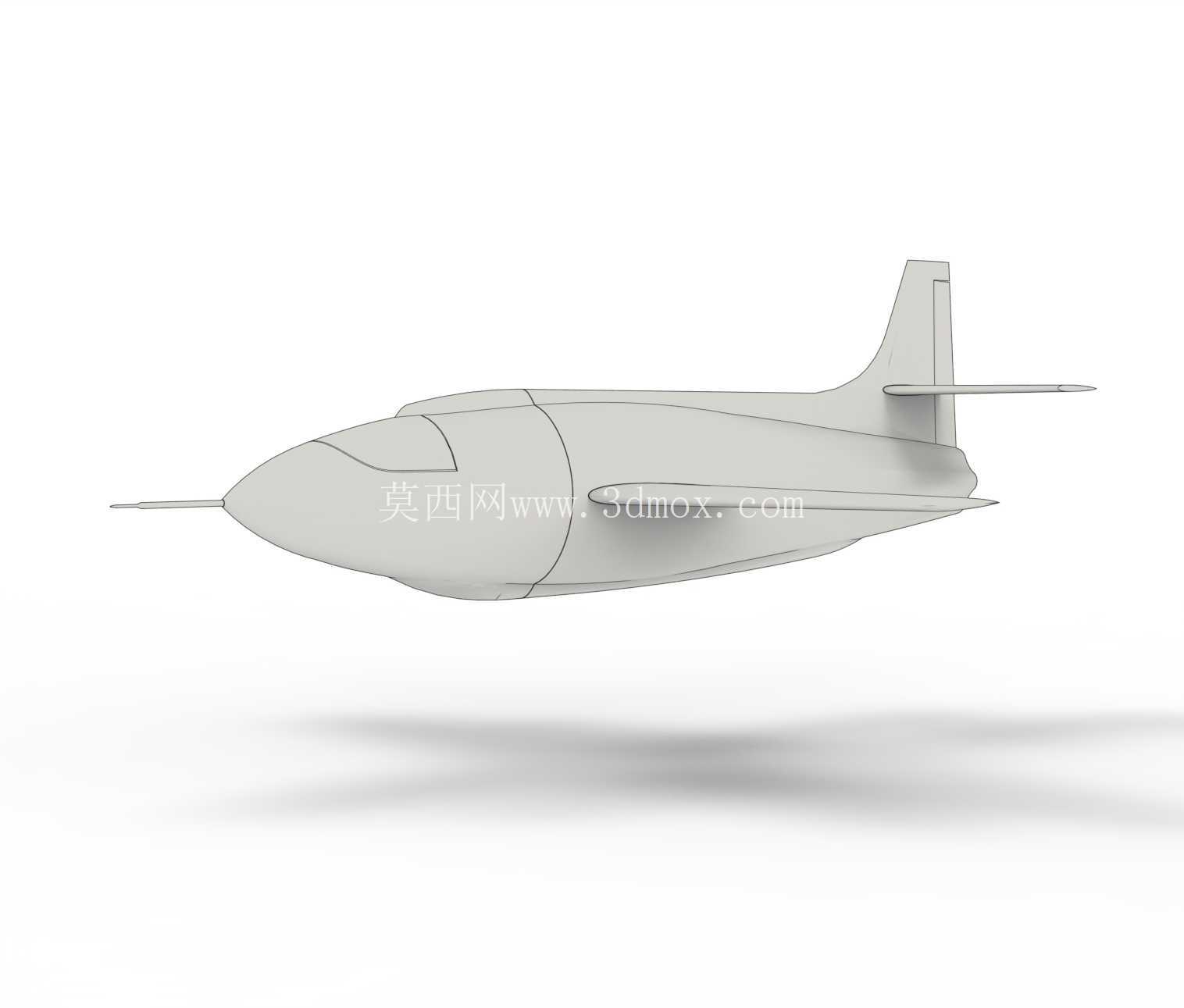

　　该款试验飞行器模型还原了人类首次突破音障的载具外形特征，整体采用流线型修形设计，机头位置设置有细长的空速管结构，用于飞行状态下的气流参数采集，机身截面为近似圆形的过渡曲面，从机头段开始逐步平滑扩张至座舱区域后保持等直段延伸，至机尾段逐步收窄与尾翼结构顺滑衔接，没有突兀的折线棱角，能够最大程度降低跨音速飞行阶段的激波阻力。尾翼采用常规布局设计，单垂尾垂直布置于机身上方最后端，平尾对称安装在垂尾根部两侧，水平延伸超出机身宽度，保证高速飞行状态下的航向与俯仰操纵稳定性，机身下部没有设置外露的起落架舱凸起，整体曲面连续性较好，适配FDM与光固化3D打印的成型工艺要求，打印过程中无需添加过多支撑结构，仅需在平尾、垂尾的悬空位置添加少量易拆除的树状支撑即可完成成型，成型后表面打磨工作量较小。

　　从实际应用场景来看，该模型可作为航空航天专业教学的具象化教具，在讲解跨音速空气动力学、超音速飞行器外形设计逻辑、早期航空试验史相关内容时，相比平面图纸能够更直观地展示飞行器的外形特征与气动布局思路，帮助学习者理解音障突破阶段载具的设计取舍；也可作为航空科普展馆的展陈摆件，搭配对应的历史事件说明，让参观者快速建立对这款里程碑式飞行器的具象认知；同时也适配航空爱好者的收藏场景，可通过缩放调整尺寸后制作不同比例的收藏摆件，搭配透明展示支架即可完成静态陈列。

　　设计过程中优先保证了外形曲面的G2连续，相邻曲面之间的曲率过渡顺滑，没有出现曲面拼接的棱边错位问题，所有外露的气动外形细节都按照实机的比例做了还原，没有随意添加不符合实机特征的外挂结构或装饰部件。模型的整体尺寸可根据打印设备的成型舱尺寸做等比例缩放，常规桌面级FDM打印机可制作1:72比例的小尺寸模型，成型后长度约150mm左右，无需拆分部件即可一次打印完成；若制作大尺寸展陈模型，可沿机身等直段的分型面拆分为前后两个部件，打印完成后通过定位销粘接即可，拼接位置位于机身曲面平缓段，粘接后打磨补土即可完全隐藏拼接缝，不会破坏整体外形的完整性。安装边界方面，若搭配陈列支架使用，可在机身重心位置预留直径3mm的支架安装孔，安装孔位于机身下部隐蔽位置，不会破坏机身侧面的视觉完整性，支架采用透明亚克力材质制作时，可营造出飞行器悬浮飞行的视觉效果；若需要制作可动演示模型，可在平尾与垂尾的连接位置预留微小的转动间隙，打印时单独制作操纵面部件，组装后即可实现操纵面的小角度偏转，用于演示飞行器的舵面操纵原理。

　　从结构设计的合理性来看，模型的机身壁厚统一设置为1.5-2mm，既能够保证打印完成后的结构强度，正常拿取摆放不会出现变形断裂问题，也不会因为壁厚过大导致打印时间过长、耗材浪费的问题；机头空速管部位采用逐渐变细的实心结构设计，避免细长结构打印过程中出现弯折断裂的问题，空速管与机身主体的连接位置做了圆角过渡，降低连接处的应力集中，即使轻微触碰也不会出现断裂脱落的情况。尾翼部分的厚度从根部到翼尖逐步减薄，既还原了实机翼面的翼型特征，也避免了翼尖过薄导致打印后边缘易缺损的问题，翼面与机身的连接位置做了加宽的圆角过渡，提升连接强度。整体模型没有复杂的内腔结构，打印时无需设置复杂的支撑避让，切片处理时可直接采用通用的3D打印切片参数，层高设置0.1-0.2mm即可获得较好的表面质量，填充率设置15%-20%即可满足日常摆放的强度需求，无需过高的填充率造成耗材浪费。
