贝尔X-1超音速试验飞行器三维数模

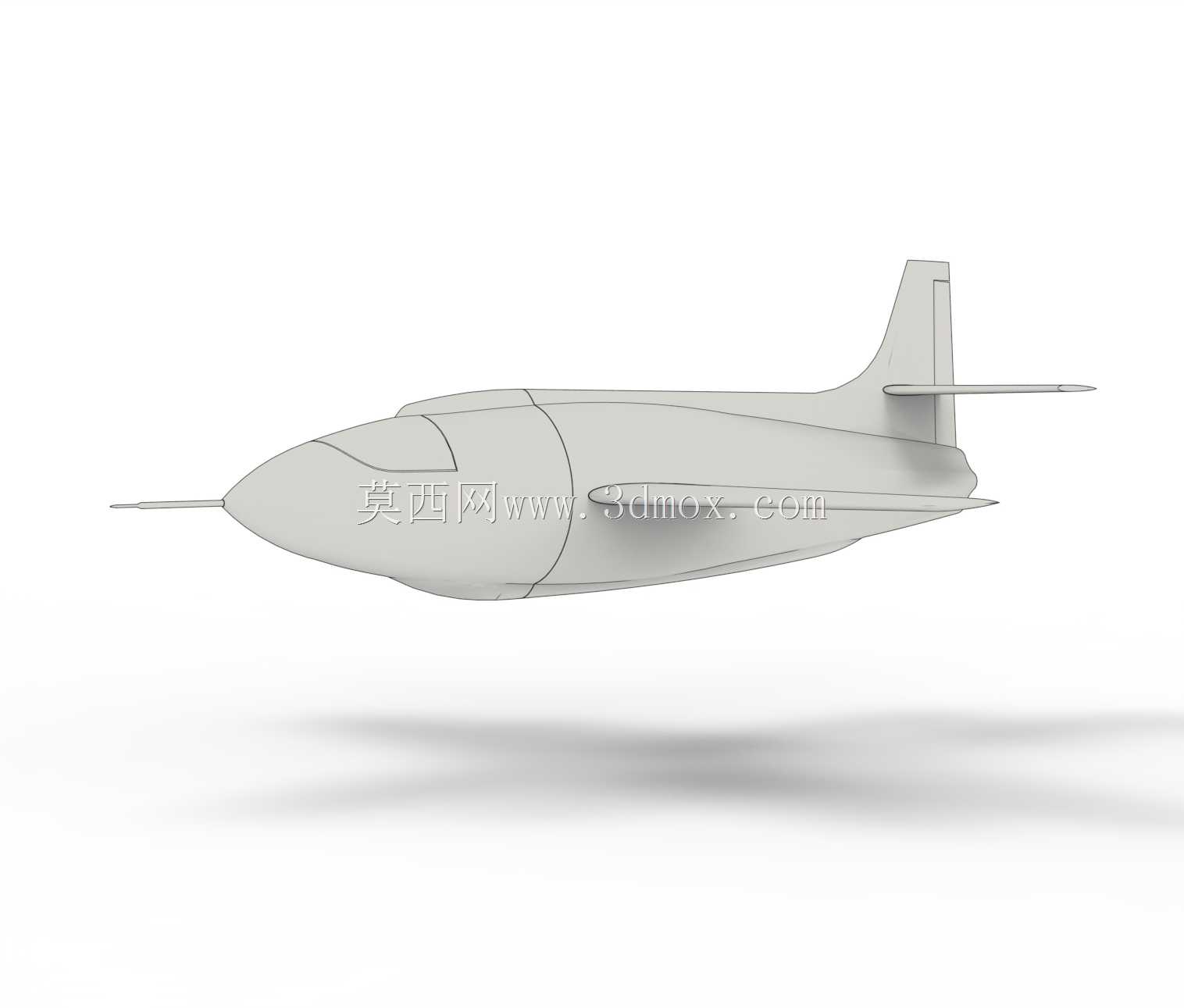

　　该三维数模还原的是人类航空史上首款突破音障的有人驾驶试验飞行器，整体外形严格遵循真实机型的气动布局设计，机身采用流线型纺锤体构型，机头位置配置空速管结构，用于飞行过程中采集来流速度数据，为气动参数测算提供硬件支撑。尾翼采用常规布局的水平尾翼与单垂尾组合，垂尾后缘预留操纵舵面的安装空间，水平尾翼设置在机身尾部下方位置，匹配跨音速飞行阶段的姿态控制需求，避免超音速飞行时激波对舵面效率产生干扰。

　　从实际应用场景来看，这类航空飞行器数模可用于航空科普教具开发，帮助航空爱好者、院校航空专业学生理解早期超音速飞行器的气动设计逻辑，也可作为航空类文创产品的开发原型，通过3D打印制作等比例缩放的实体展示模型，用于航空展馆陈列、航模赛事参考原型使用。在结构设计层面，数模完整还原了机身的分段式结构特征，机头段为设备舱预留安装空间，可容纳飞行测试所需的传感设备、数据记录装置，中段为乘员舱与燃料储箱的布置区域，机身截面为近似圆形的流线型截面，能够最大程度降低跨音速飞行阶段的压差阻力，尾段则匹配动力系统的安装边界，可适配火箭发动机的安装尺寸需求。

　　设计思路上，该机型为了突破音障带来的气动阻力难题，没有采用传统螺旋桨飞机的钝头构型，而是选择了类似子弹的尖锐机头设计，尽可能推迟激波的产生，降低波阻对飞行速度的限制。机翼采用薄翼型平直翼布局，机翼相对厚度控制在较低水平，减少跨音速阶段的气流分离现象，机翼与机身的连接位置采用翼身融合过渡设计，避免连接处出现应力集中的问题，同时优化局部流场，降低干扰阻力。机身表面的蒙皮分块、检修口盖位置都在数模中有所体现，还原了真实机型的维护设计逻辑，日常维护时可通过对应的口盖快速接触内部设备，无需大面积拆解蒙皮结构。

　　从安装边界与尺寸比例来看，数模严格遵循真实机型的尺寸比例关系，机身长细比匹配火箭动力飞行器的设计要求，机翼展长与机身长度的比例控制在合理区间，既保证低速飞行阶段的操纵稳定性，也能满足超音速飞行时的升阻比要求。起落架采用前三点式收放结构，前起落架布置在机头段下方，主起落架收纳在机身中部两侧，起飞后可完全收入机身内部，避免外露结构增加飞行阻力。尾喷口位置预留了动力系统的安装接口，可根据不同的展示或仿真需求，匹配对应比例的火箭发动机模型，还原飞行器的动力段外形特征。

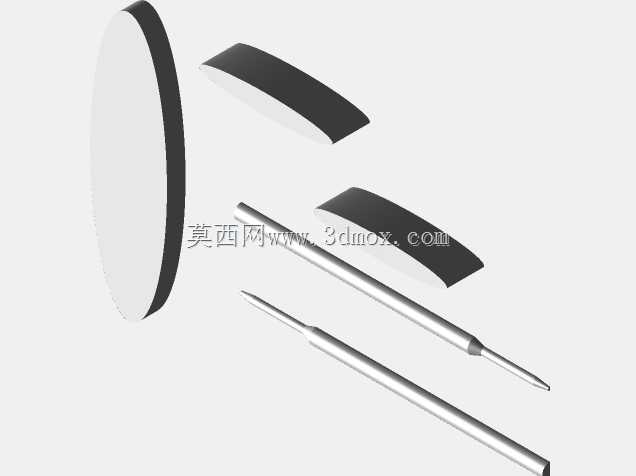

　　在实际建模过程中，该数模的曲面连续性达到G2级别，机身曲面过渡顺滑，没有出现曲面褶皱、曲率突变的问题，能够直接用于3D打印制作实体模型，打印过程中无需额外对曲面进行修复处理，各部件之间的拼接间隙控制在合理范围，组装时可通过定位结构快速完成各段机身的拼接，无需额外制作定位工装。机翼与机身的连接位置做了加厚处理，保证打印完成后的实体模型具备足够的结构强度，不会在搬运、展示过程中出现机翼断裂的问题。空速管、尾翼舵面等细小结构也做了结构强化设计，避免打印或使用过程中出现细小部件断裂损坏的情况。
