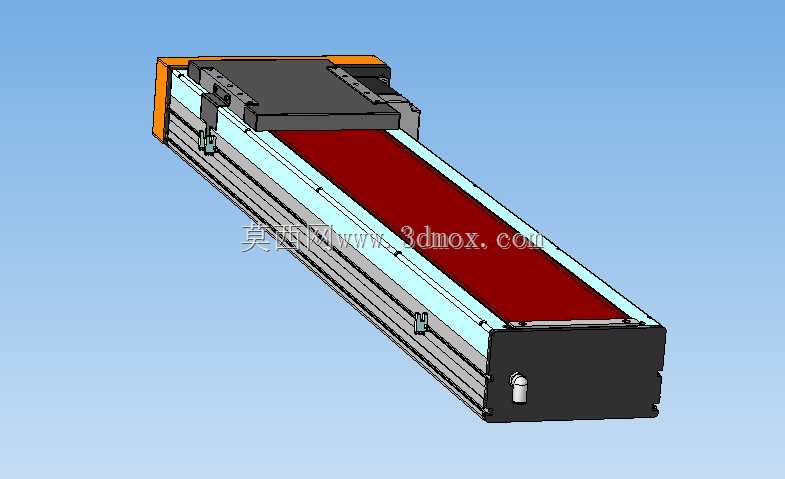

850mm行程右置电机线性运动模组

　　这款线性运动执行单元在自动化产线、机床上下料工位、检测设备位移平台中应用十分广泛，作为直线传动的核心执行部件，它承担着带动负载完成指定行程内精准往复移动的功能，区别于普通丝杆滑台的开放式结构，这款模组采用全封闭防护设计，能有效阻隔车间加工产生的切屑、粉尘、切削液溅入内部传动结构，在机加工工位、打磨工位这类多尘多污的场景下，能大幅降低日常维护频次，延长内部传动副的使用寿命。从结构设计逻辑来看，这款模组将驱动电机布置在滑台行程的右端，这种侧端直连的驱动布局，相比底部折返式驱动结构，能缩短模组整体的纵向安装尺寸，对于安装空间在长度方向有预留、但垂直安装面空间局促的设备布局来说适配性更好，同时直连驱动的传动路径更短，反向间隙更小，

　　传动效率相比带同步带折返的结构要高出不少，适合需要频繁启停、定位精度要求较高的位移工况。模组的有效行程设定为850mm，这个行程段覆盖了绝大多数中小型自动化设备的位移需求，不管是3C产品组装工位的物料移送，还是小型加工中心的刀具换位，或是检测设备的探针扫描位移，这个行程都能满足使用要求。在安装边界上，模组主体采用铝型材基座作为承载主体，型材本身的截面经过结构优化，在保证整体刚性的前提下控制了自重，基座两侧预留了标准的T型安装槽，不管是直接锁附在设备安装平台上，还是搭配转接板做立式、倒挂安装，都不需要额外做复杂的安装基座加工，滑台的动子座上预留了成组的螺纹安装孔，负载可以直接通过螺栓锁附在滑台表面，不需要额外设计转接法兰，

　　能大幅缩短设备组装时的调试周期。内部传动结构采用高精度滚珠丝杆搭配线性导轨的组合，导轨副承担负载的径向与倾覆力矩，滚珠丝杆负责将电机的旋转运动转化为滑台的直线运动，这种组合结构既能保证移动过程中的平顺性，也能承受一定的偏载，在负载重心不超出滑台边界的工况下，不需要额外加装辅助导向结构。模组两端设置了硬限位缓冲结构，当电气限位失效时，滑台移动到行程端点会接触缓冲件，避免硬碰撞损坏内部传动部件和驱动电机，侧面还预留了传感器安装槽，用户可以根据自己的控制需求，在行程任意位置加装原点、正负限位传感器，不需要额外在模组外部焊接或加工传感器安装支架。全封闭的钢带防护结构沿着模组长度方向覆盖整个传动腔，滑台移动时钢带随动始终保持防护腔封闭，

　　相比风琴罩防护的结构，这种钢带防护的运行阻力更小，也不会出现风琴罩长期使用后老化破损、积尘难以清理的问题，在洁净度要求稍高的装配车间也能适用。在实际选型适配时，这款模组可以搭配不同功率的伺服或步进电机，根据负载重量、移动速度、定位精度的需求灵活选配驱动单元，不需要对模组主体结构做任何修改，对于做标准设备开发的工程师来说，这种模块化的设计能大幅减少非标设计的工作量，只需要核对安装尺寸、行程、负载参数就能直接选型套用，不需要从零开始设计传动结构、防护结构，能有效缩短设备的研发周期。
