立式双缸蒸汽动力装置结构设计

　　这套立式双缸蒸汽动力结构，在小型动力演示、复古动力装置复刻、教学实训场景中有着明确的应用定位，不同于大型工业蒸汽机组的庞大规模，该结构聚焦小型化动力输出场景，可作为教学演示载体直观展示蒸汽动力的能量转换逻辑，也可适配小型复古动力模型、工艺展示装置的动力核心需求，在职业院校机械原理实训、工业科普展项搭建、复古动力爱好者的装置制作中，都能提供完整的结构参考。

　　从实际用途来看，该结构通过双缸立式布局实现更平稳的动力输出，相较于单缸蒸汽结构，双缸交替做功的形式能够大幅降低动力输出的脉动性，减少飞轮储能的负载压力，让整套装置在低转速工况下也能维持稳定运转，不需要额外增加过大的飞轮配重就能实现连续动力输出，适配小型装置对动力平顺性的要求。

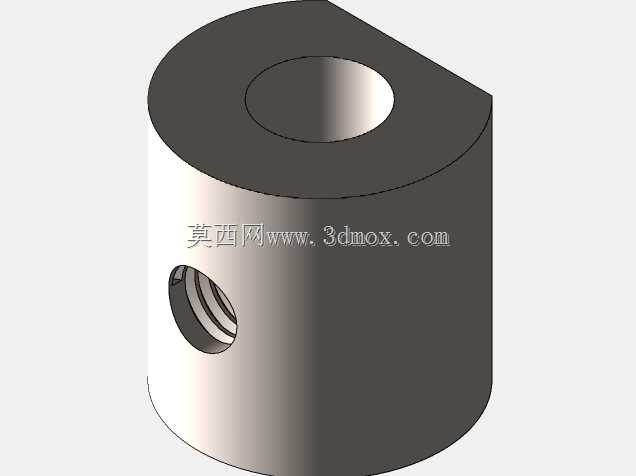

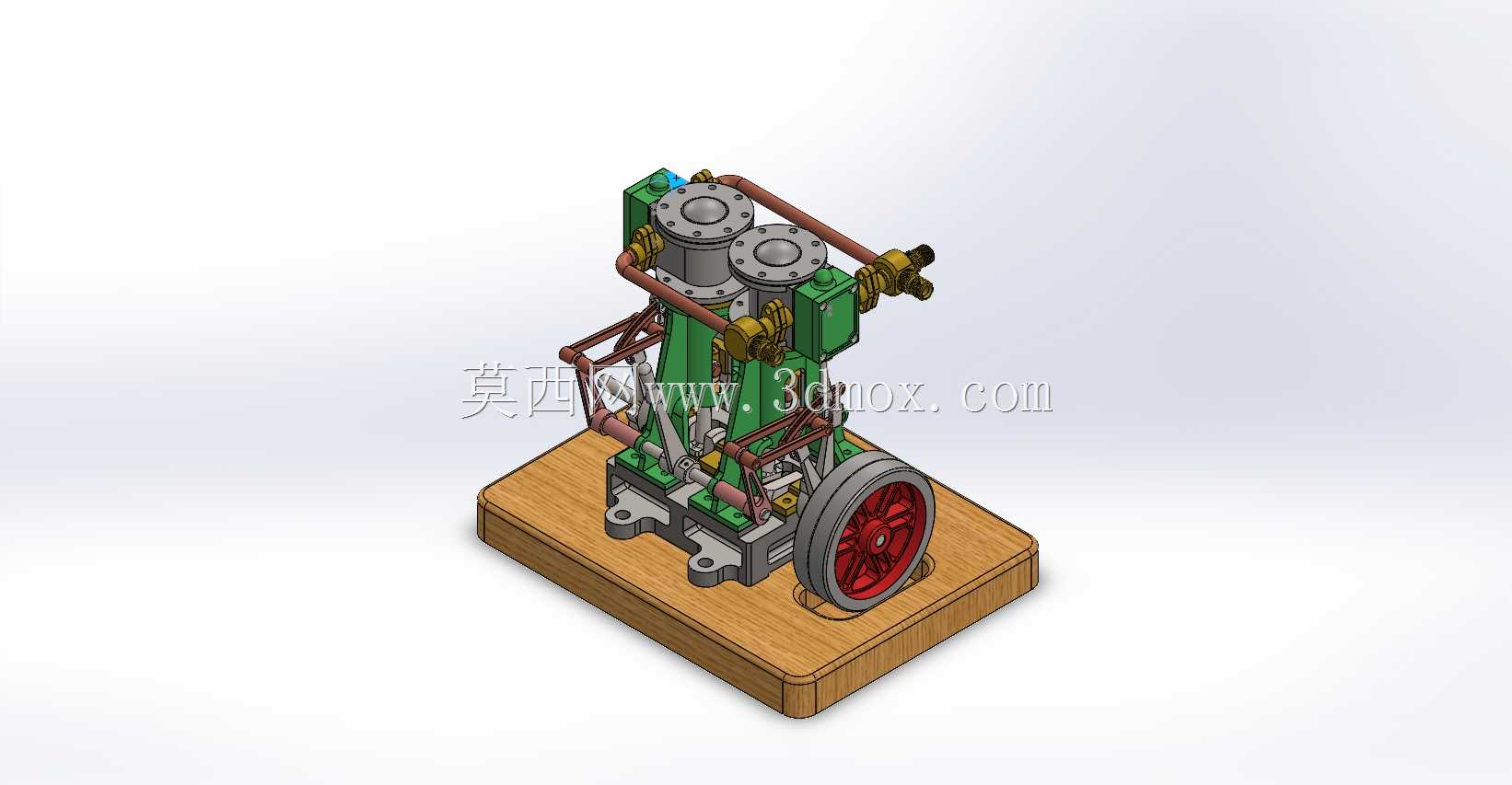

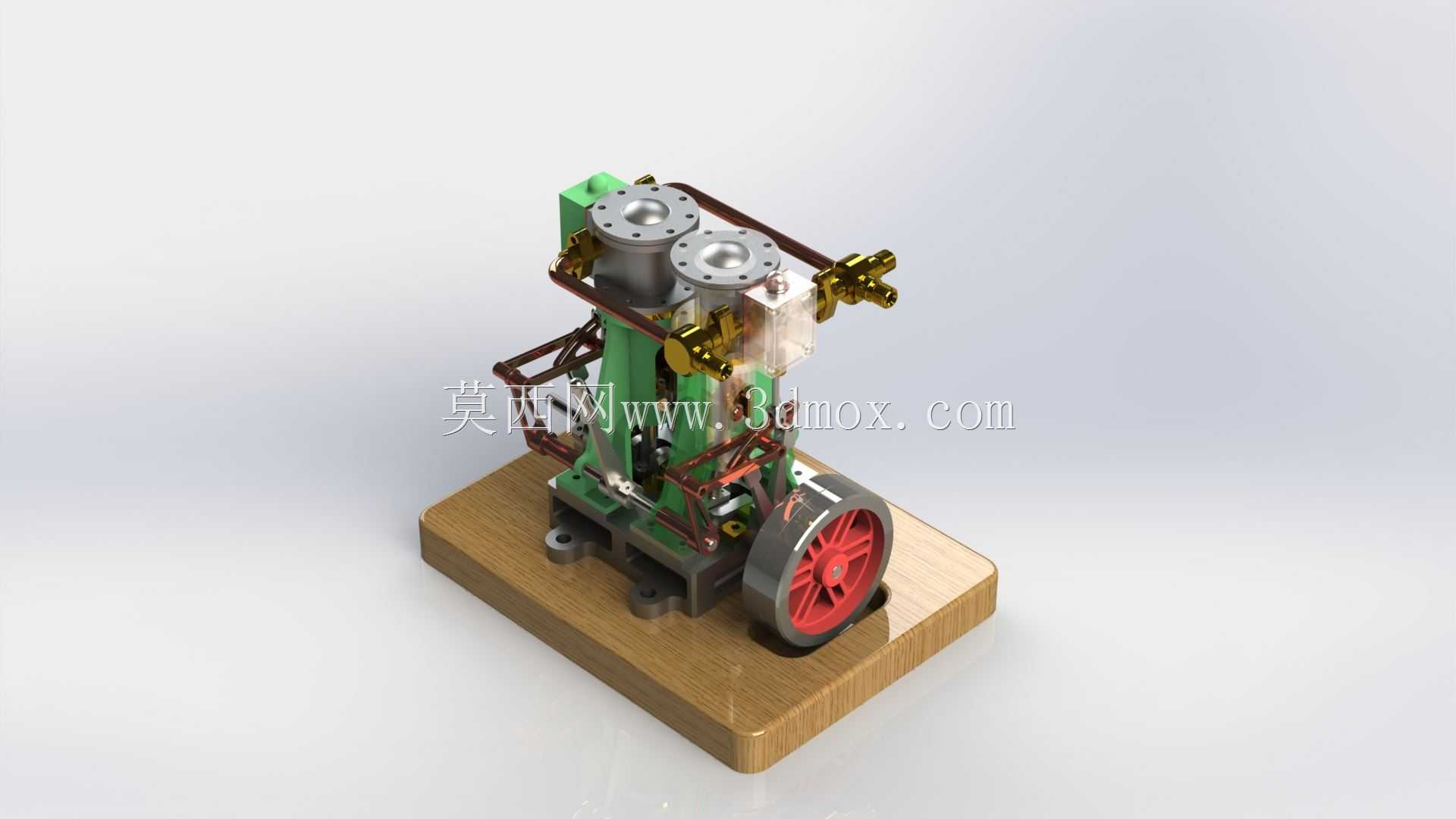

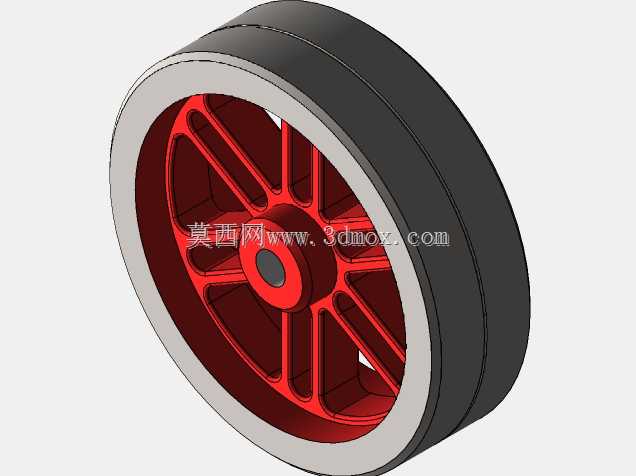

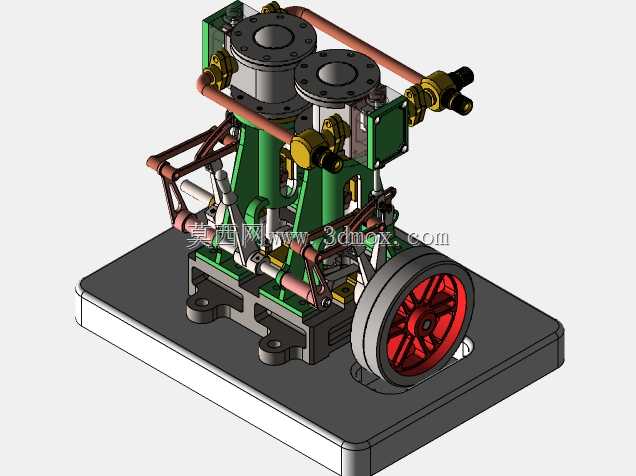

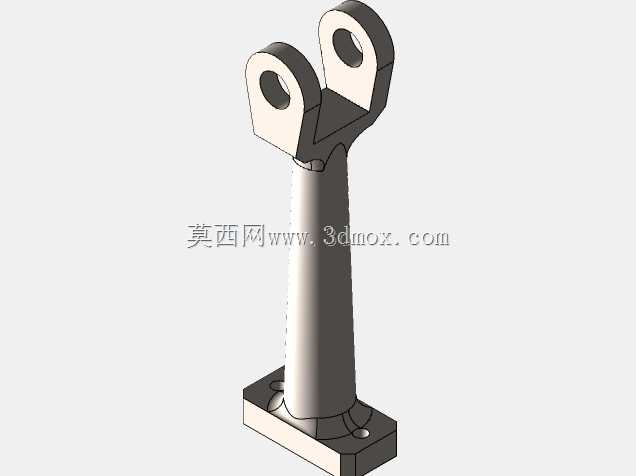

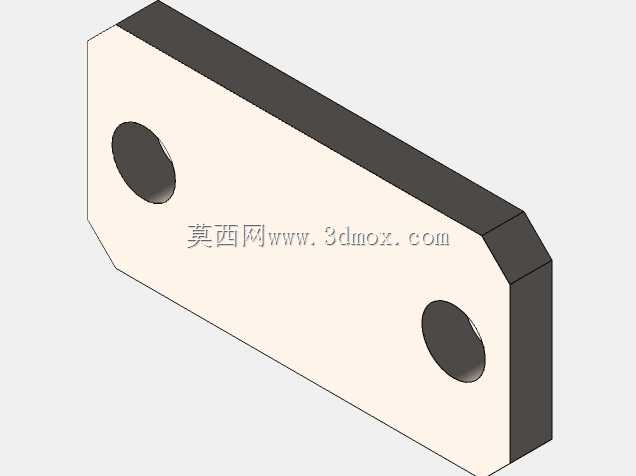

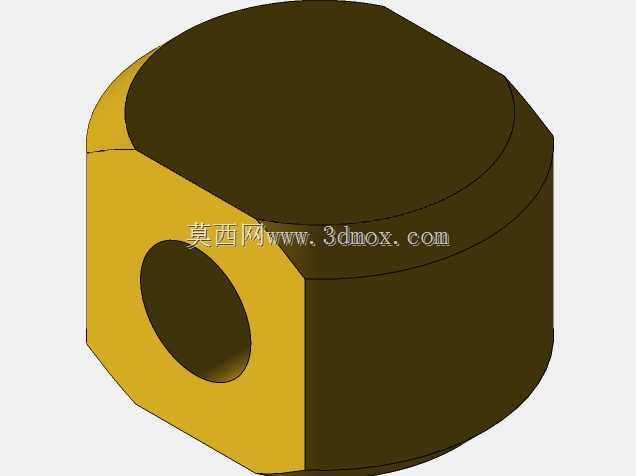

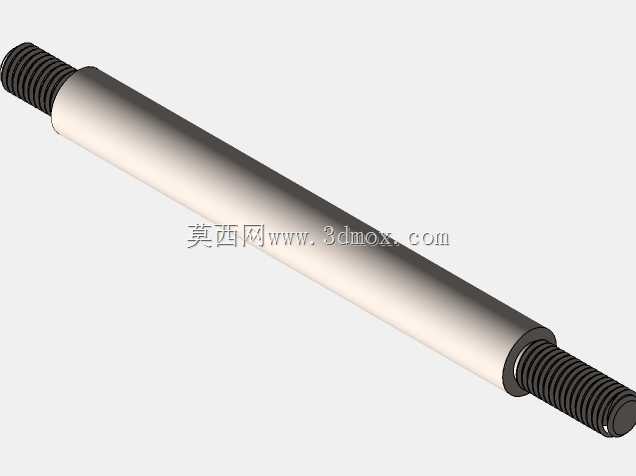

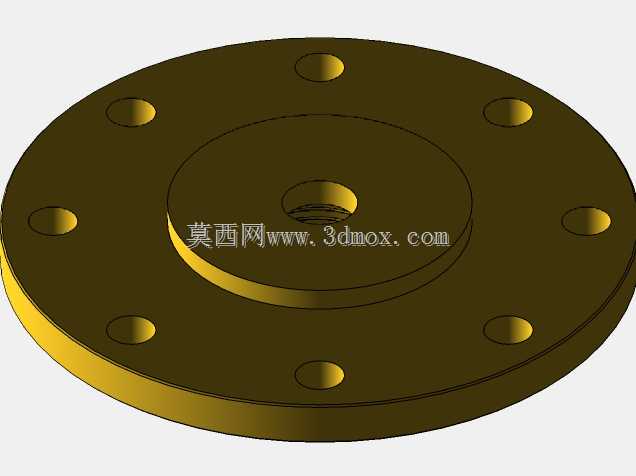

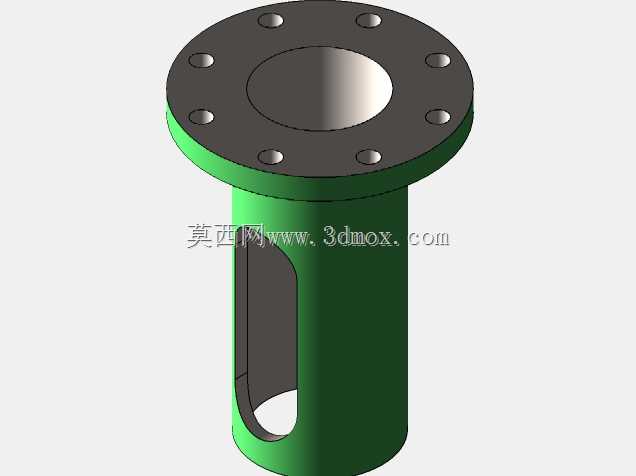

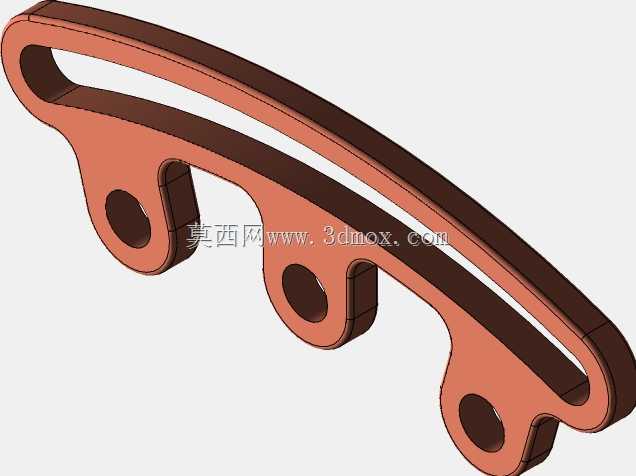

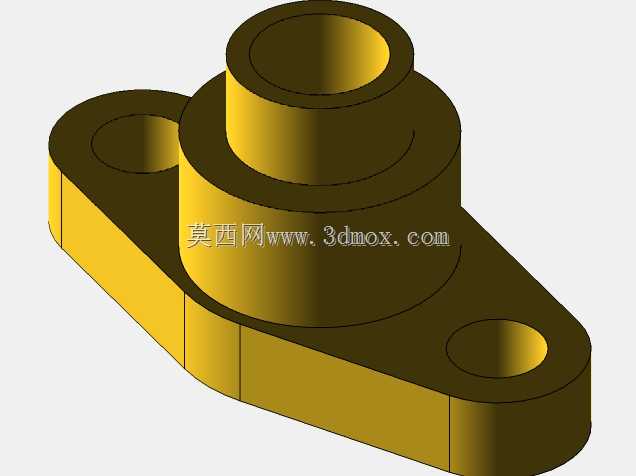

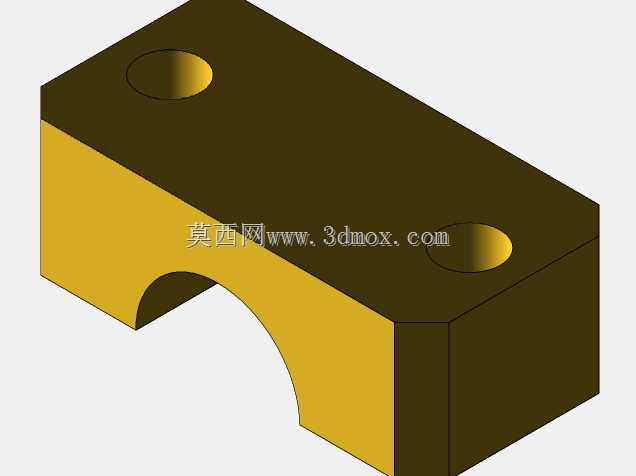

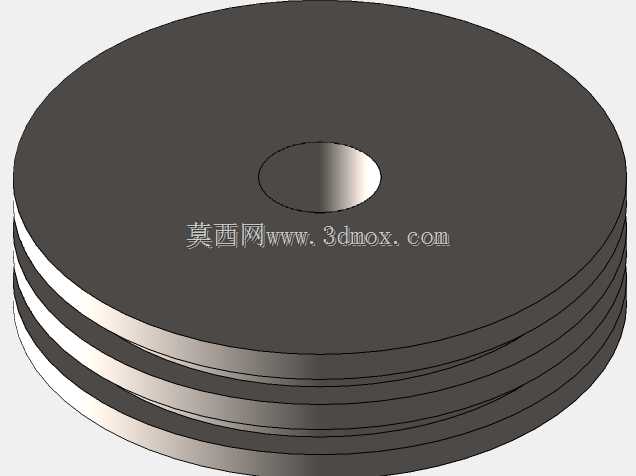

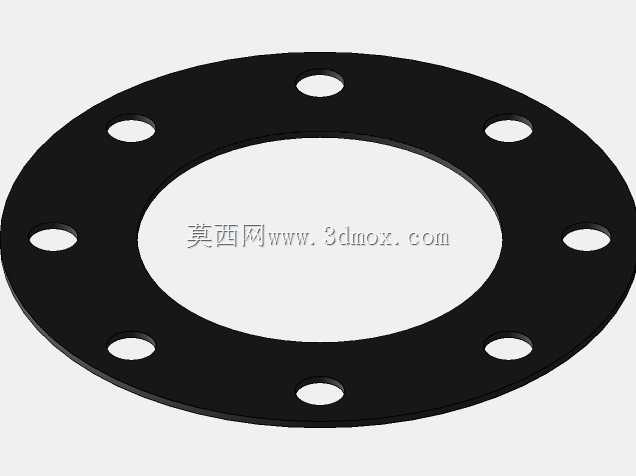

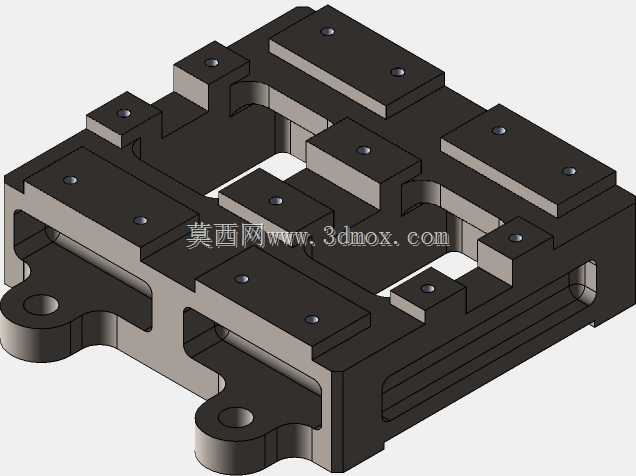

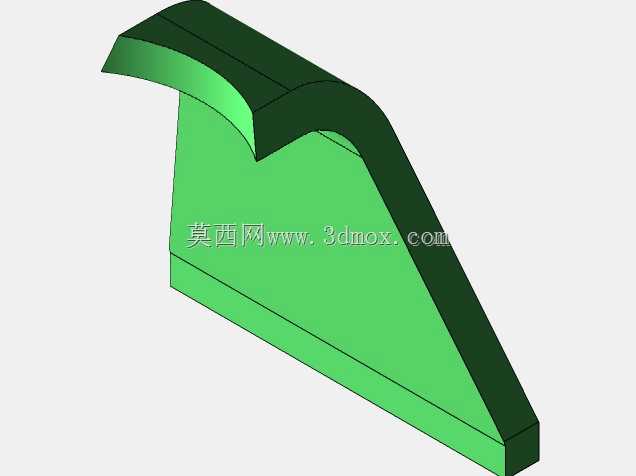

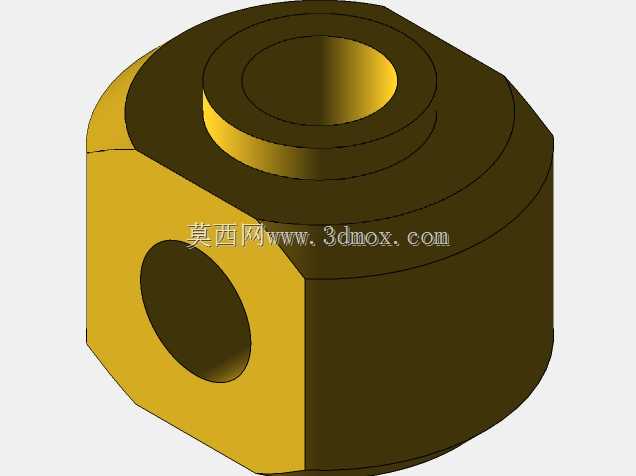

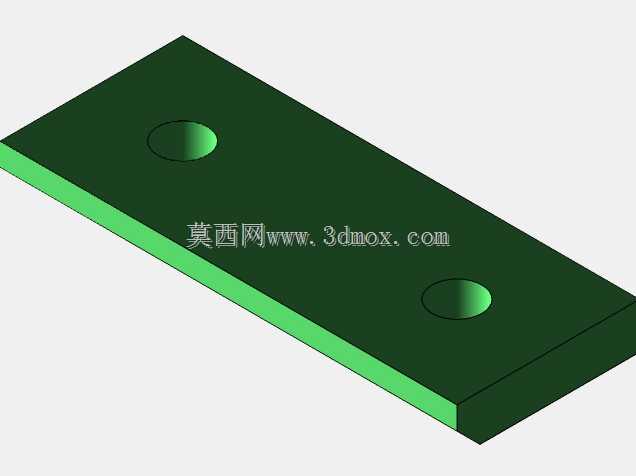

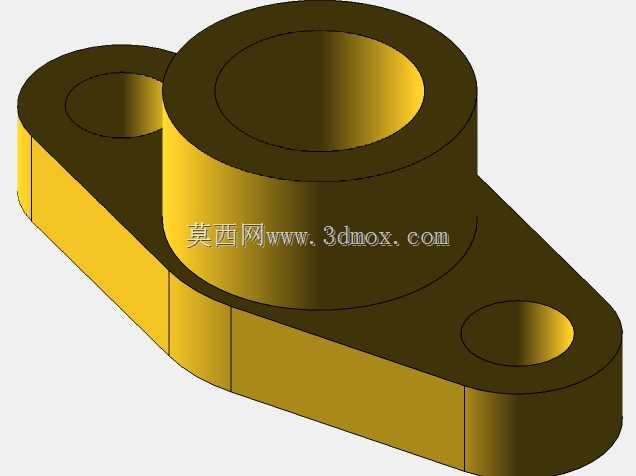

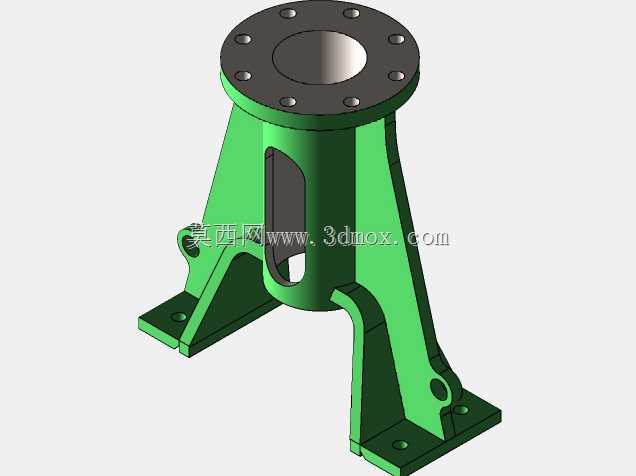

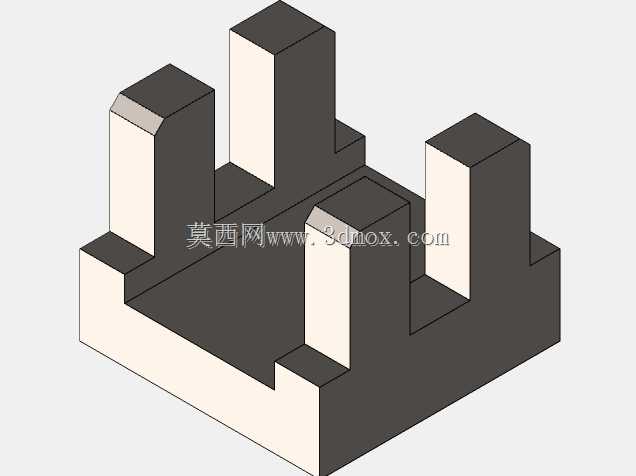

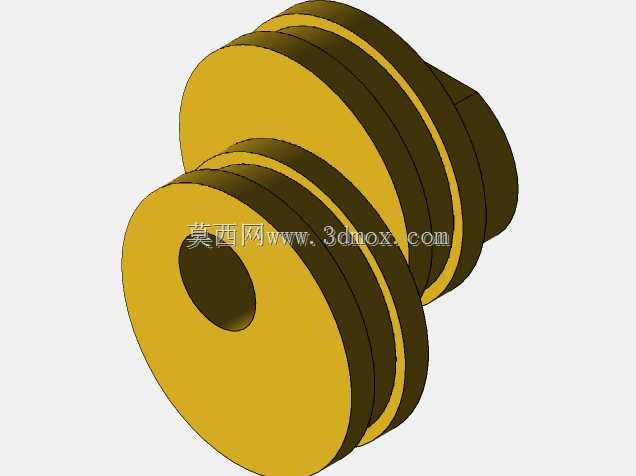

　　功能特性层面，整套结构采用立式排布的双气缸设计，两个气缸平行布置于机架上部，通过配气机构实现蒸汽的有序进排，配气阀组与气缸的连接管路采用对称布局，尽可能缩短蒸汽流通路径，减少管路压损，提升蒸汽能量的利用效率。动力输出端集成带轮结构，可通过皮带传动将动力输出至外接负载，带轮旁设置的飞轮采用辐条式结构，在保证转动惯量满足储能需求的前提下，尽可能降低自身重量，减少启动阶段的动力损耗。机架部分采用框架式支撑结构，将气缸、配气组件、传动曲柄、飞轮等部件整合为一个整体，底部设置平整的安装基座，基座上预留对应安装孔位，可直接固定在安装台面或者配套的底座上，不需要额外制作适配支架。

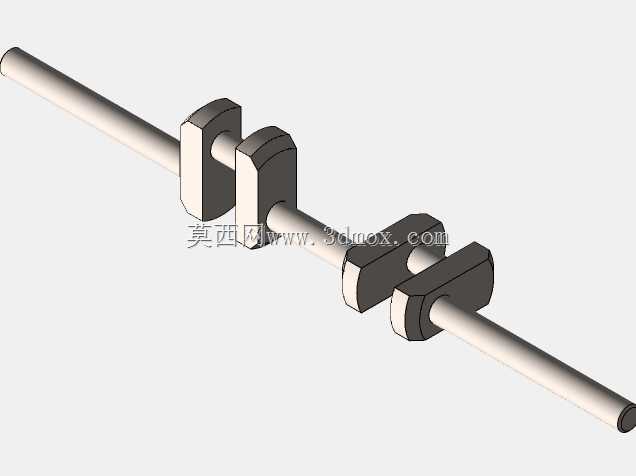

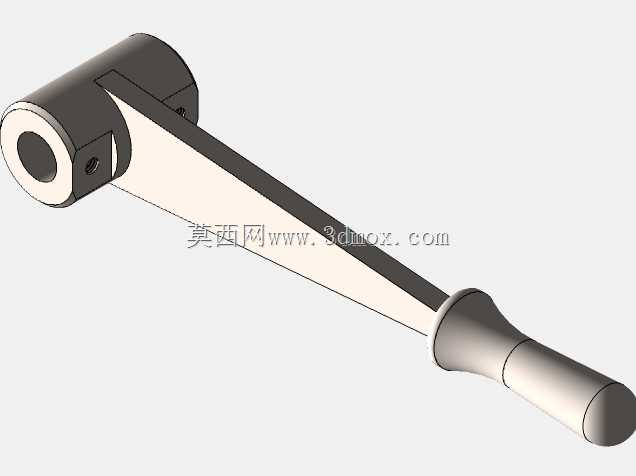

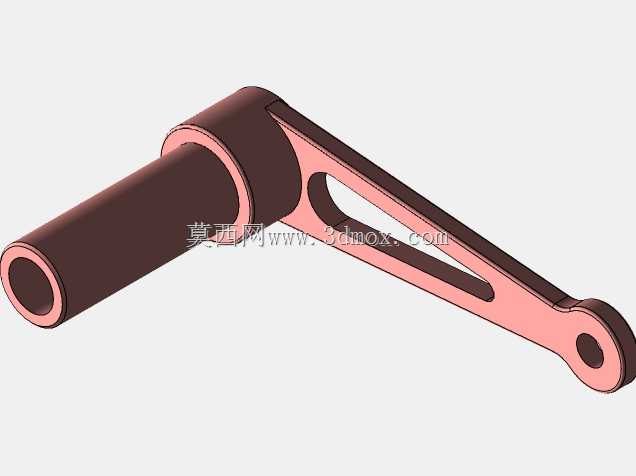

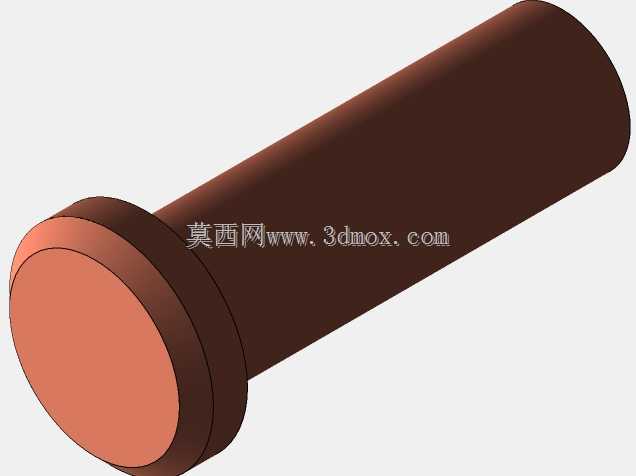

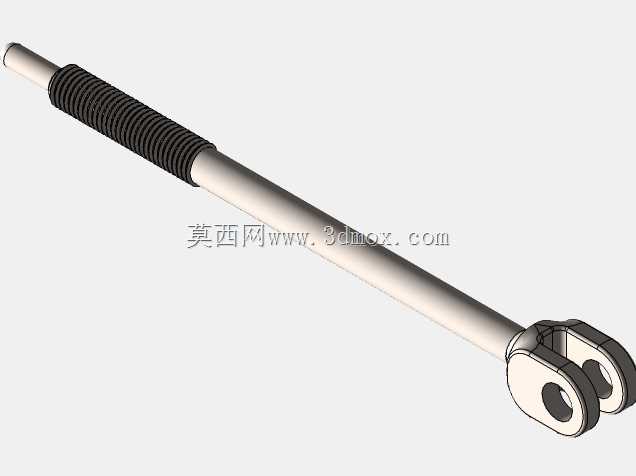

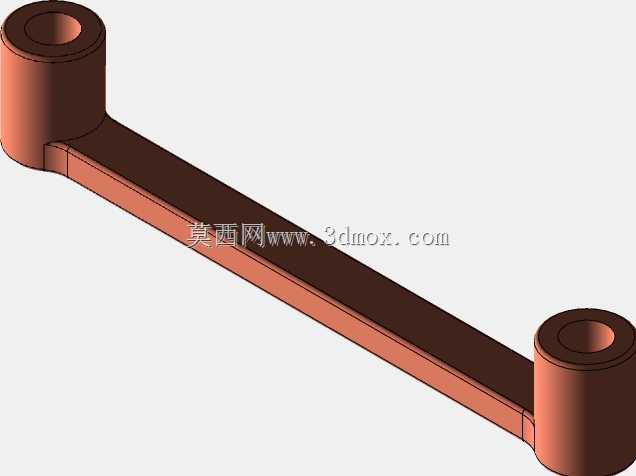

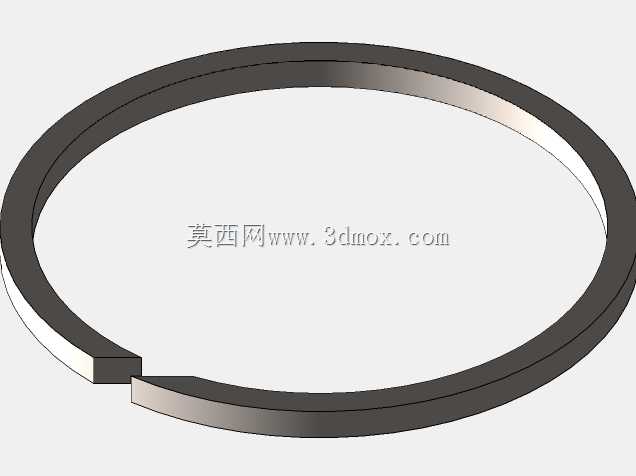

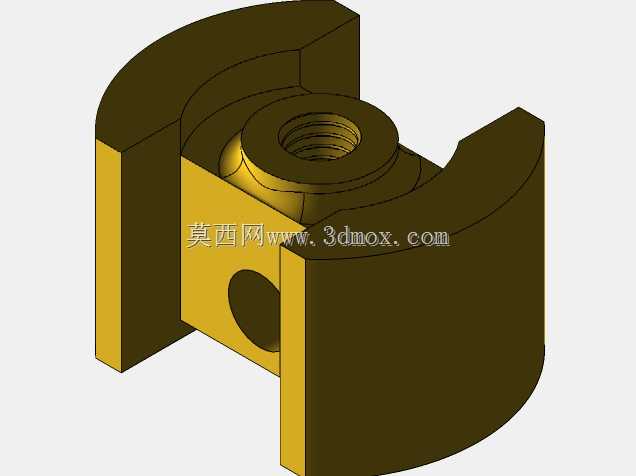

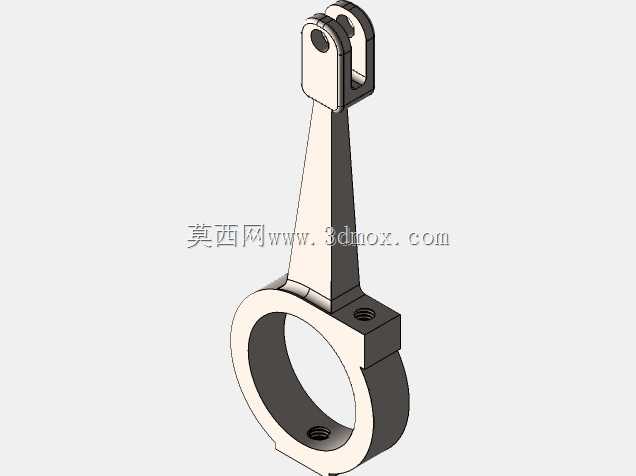

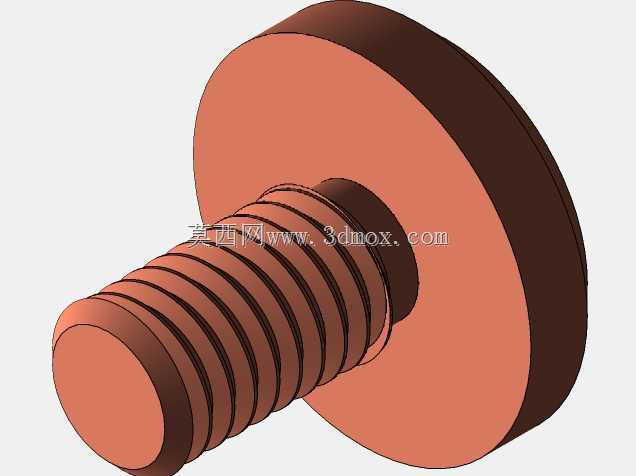

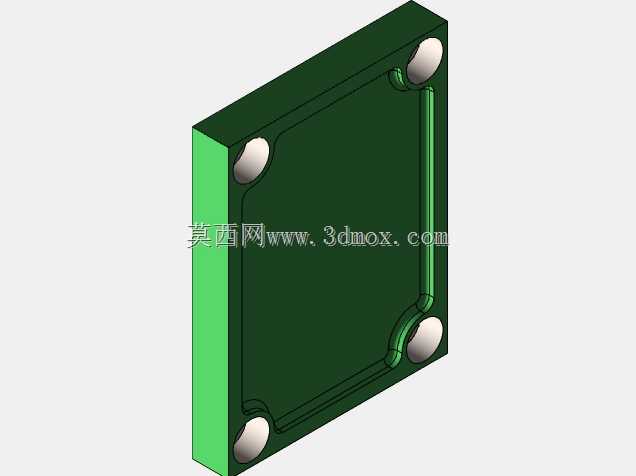

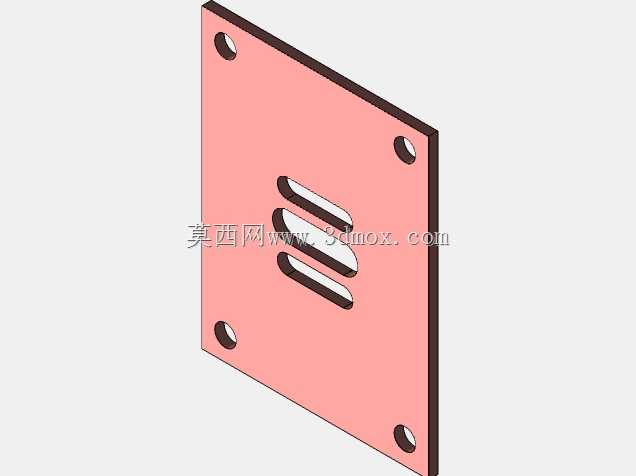

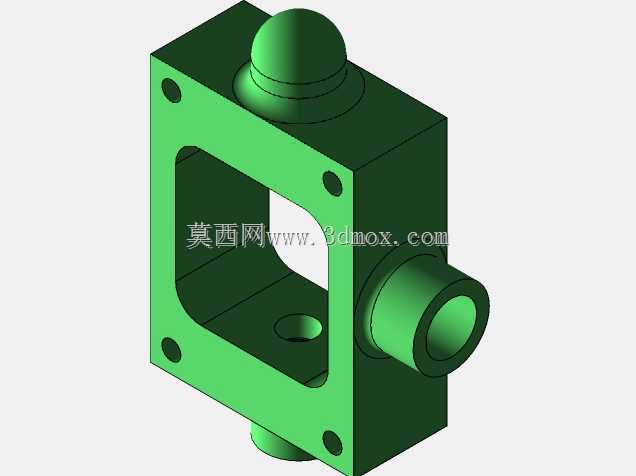

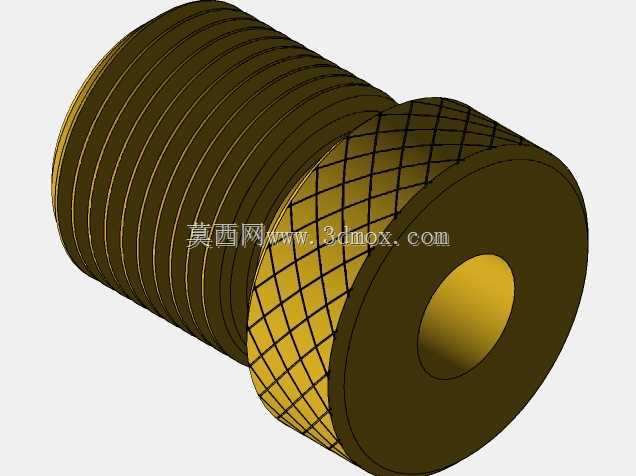

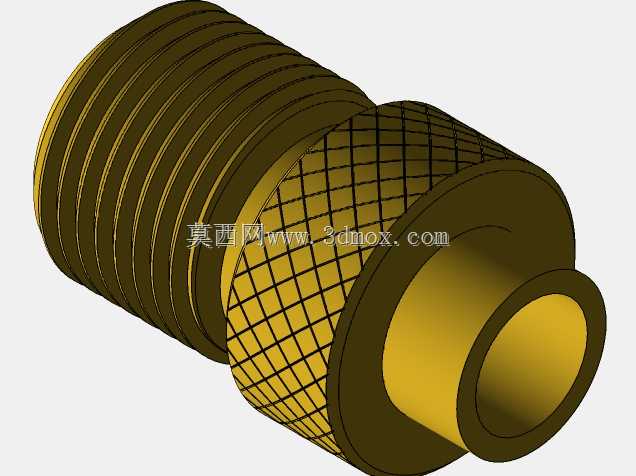

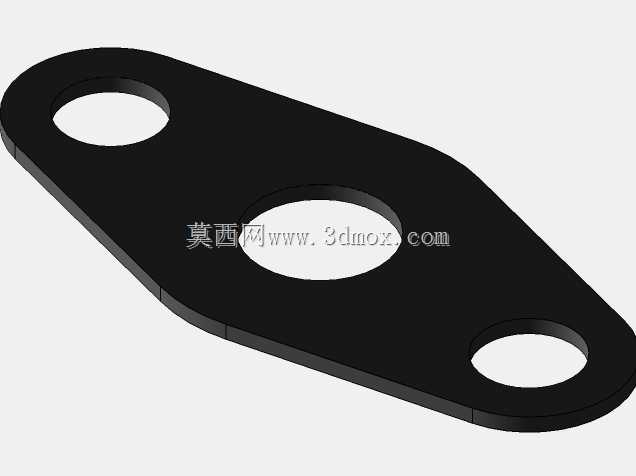

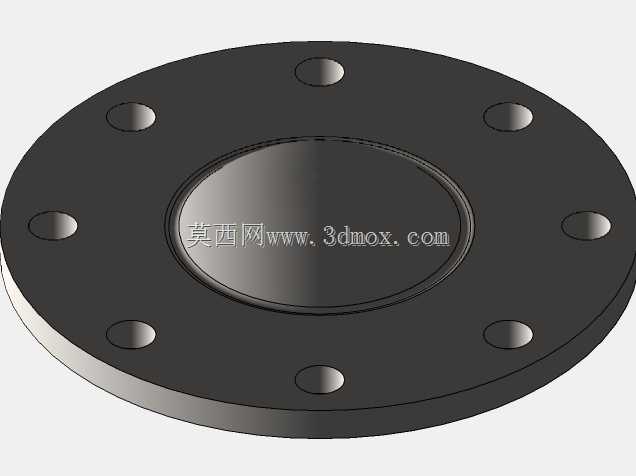

　　设计思路上，整套结构优先考虑装配工艺性与结构可视性，所有管路接头都采用标准管螺纹连接，便于拆装与密封测试，气缸与活塞的配合间隙按照低压蒸汽工况的密封要求设计，兼顾运动顺滑性与蒸汽密封性能，避免出现蒸汽泄漏导致的动力损失。曲柄连杆机构采用对称布置，两个气缸的曲柄相位差设置为90度，保证任意曲轴转角下至少有一个气缸处于做功行程，彻底消除死点位置，不需要额外的启动辅助装置就能顺利启动。配气机构采用滑阀式配气结构，通过曲轴带动的偏心轮驱动滑阀往复运动，精准控制进排气的时序，配气相位的设置充分考虑低压蒸汽的流动特性，预留足够的进排气重叠角，减少气缸内的残余废气，提升充气效率。

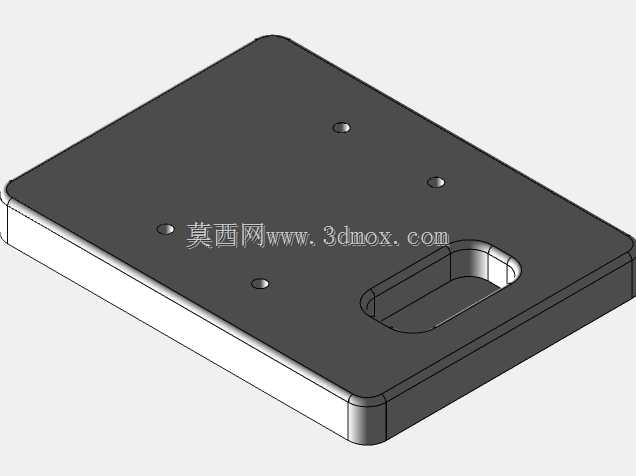

　　外形尺寸与安装边界方面，整套结构的安装基座为矩形实木底座，长宽尺寸控制在小型展示装置的适配范围内，整体高度满足立式结构的布局需求，不会出现头重脚轻的稳定性问题。安装时需要预留的操作空间主要集中在管路连接侧与飞轮侧，管路侧需要预留接头拆装的操作空间，便于后期维护时更换密封件、调整管路连接；飞轮侧需要预留带轮传动的避让空间，避免皮带运转时与周边结构发生干涉。基座底部为平面结构，安装时可通过螺栓穿过基座预留的沉孔与安装台面固定，固定后整套结构的重心落在基座中心区域，高速运转时不会出现明显的振动，不需要额外增加减震垫就能满足平稳运行的要求。

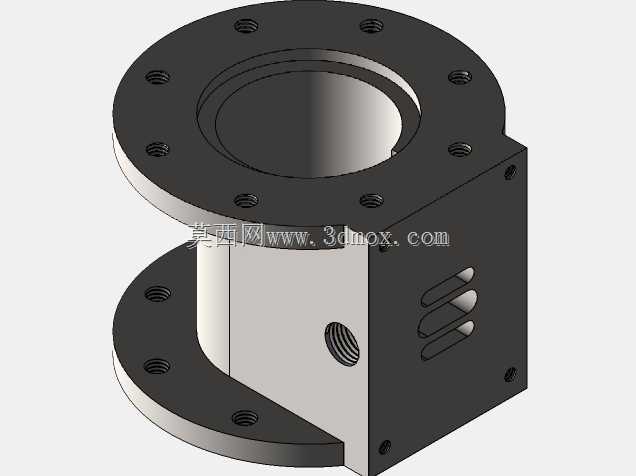

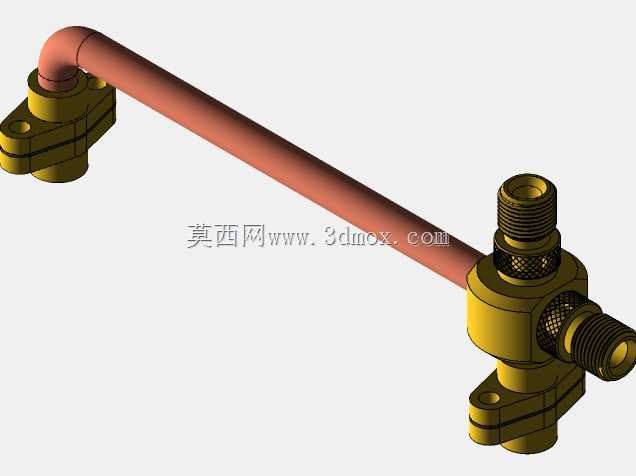

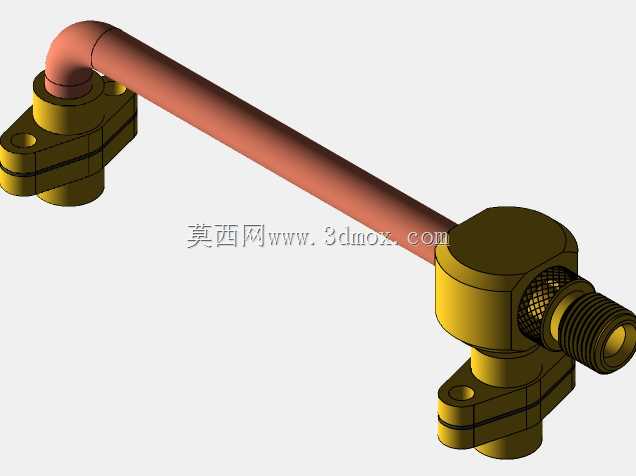

　　从结构细节来看，气缸外壁设置的散热筋结构，能够在装置连续运转时维持气缸壁面温度的均匀性，避免局部过热导致的密封件老化加速；管路部分采用硬管成型的走向设计，每一段管路的弯曲半径都满足流体输送的要求，不会出现直角弯折导致的流道突变；所有运动副的位置都预留润滑注油点，日常维护时可直接通过注油点添加润滑油，不需要拆解结构就能完成润滑保养，降低后期维护的难度。
