浴室套件ABS热流道歧管注塑模具结构

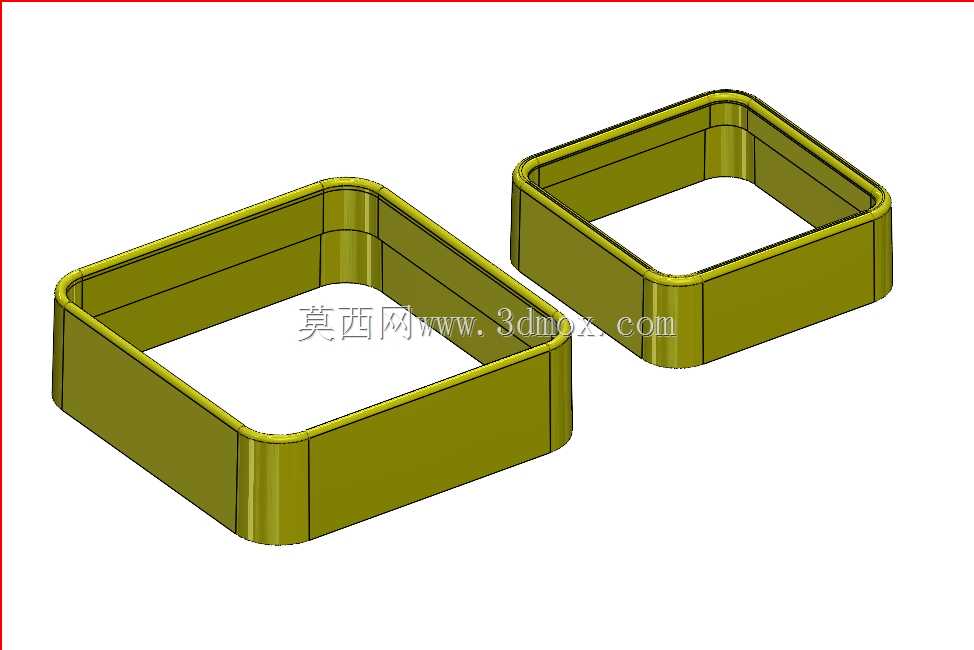

　　这套模具针对浴室套装类ABS材质塑件开发，采用热流道歧管结构实现4腔均衡进胶，适配卫浴配件批量注塑生产场景，日常卫浴套件里的给排水连接件、装饰固定件这类外观与尺寸精度要求均衡的塑件，都可以通过这套模架结构完成成型作业。从实际生产适配性来看，热流道结构的选用直接省去了传统冷流道的凝料回收工序，生产过程中不需要额外处理浇口料破碎回掺，既减少了原料损耗，也避免了回料掺入对ABS塑件表面光泽度的影响，刚好匹配浴室套件对外观质感的要求——毕竟卫浴配件长期处于潮湿环境，表面光洁度不足容易挂污积垢，热流道进胶能让浇口痕迹控制在极小范围，后续不需要大量人工修整浇口，能直接降低后工序的人工成本。

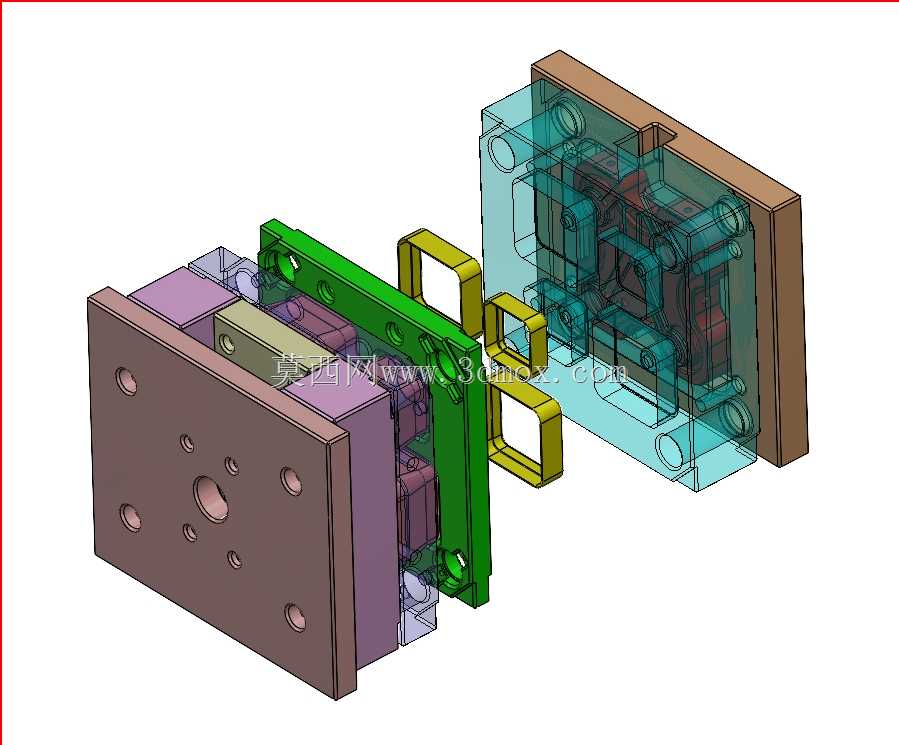

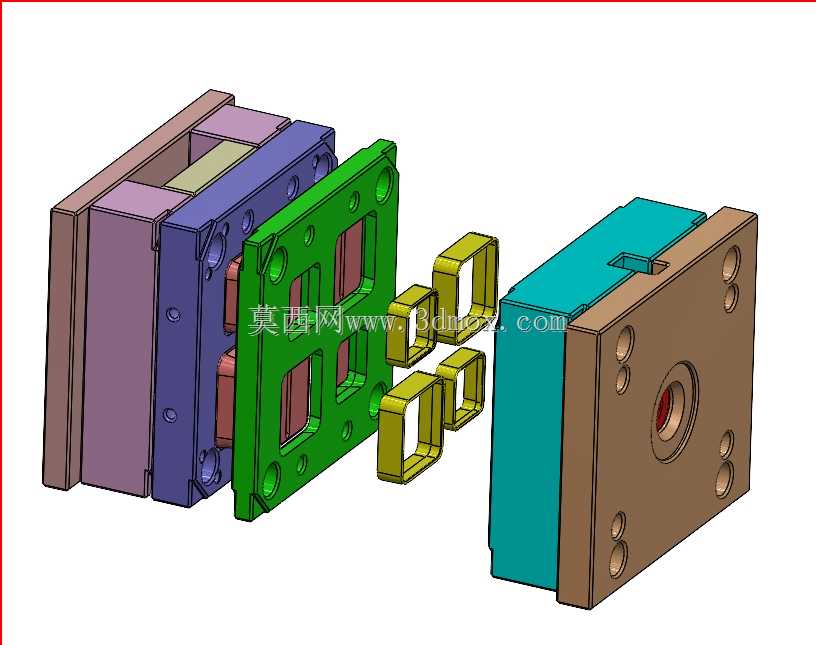

　　结构设计上，这套模具采用两板模基础模架搭配热流道板的分层布局，定模侧集成热流道歧管与加热元件，流道全程保持熔融温度，不会出现冷料提前凝固导致的充模不均问题。4个型腔围绕热流道歧管对称排布，每个型腔的进胶路径长度差控制在5mm以内，保证四个模腔同时充模完成，避免出现个别型腔充模不足、飞边或者内应力不均的问题，毕竟ABS材质流动性对温度与压力变化敏感，流道长度差过大很容易导致不同模腔出来的塑件收缩率不一致，装配的时候出现配合间隙超差。动模侧设置了独立的顶出机构，采用顶针+推块组合顶出，针对浴室套件塑件上的卡扣、安装柱这些容易粘模的结构，推块对应布置在塑件刚性较好的平面位置，顶针则对准加强筋与安装柱根部，顶出过程中受力均匀，不会出现顶白、顶穿塑件的问题，尤其是ABS材质在刚脱模的时候温度还在60-70℃左右，局部受力过大很容易产生不可逆的应力发白，影响塑件外观强度。

　　安装边界方面，这套模架的外形尺寸适配市面上常见的160吨卧式注塑机的拉杆间距，定模侧定位圈尺寸采用通用标准规格，浇口套与注塑机喷嘴的对接尺寸匹配常规射嘴口径，不需要额外定制转接零件就能直接上机安装。模具的冷却水路采用环绕型腔的环形布置，进出水接口统一设置在模架非操作侧，符合车间注塑机的水路排布习惯，不会出现水管干涉操作侧安全门的问题。热流道的接线盒集中布置在定模顶部，加热线与热电偶线分组标识，接电的时候可以快速对应温控箱端口，减少上机调试的接线时间。导向系统采用导柱导套加精定位块的组合，导柱布置在模架四个角，合模的时候先完成粗定位，再靠分型面处的精定位块保证型腔的同轴度，避免长期生产后导柱磨损导致型腔错位，出现塑件壁厚不均的问题。

　　从实际生产的维护角度来看，这套模具的型腔镶件采用分体式设计，每个型腔的成型部分都做成独立镶件，用螺丝固定在模框上，如果后续生产中某个型腔出现磨损或者损伤，不需要拆开整个模架，只需要更换对应的镶件就能快速恢复生产，减少停机维修时间。热流道歧管部分采用隔热垫与模架本体隔开，避免热量传递到模架其他部分导致模温不均，同时也能减少热流道的热量损耗，降低加热能耗。排气槽开设在型腔末端的分型面上，深度控制在0.02mm，既能保证充模时型腔内的空气顺利排出，避免塑件出现困气烧焦、缺胶的问题，又不会因为排气槽过深产生飞边，减少后续去飞边的工作量。针对浴室套件塑件可能需要做表面皮纹处理的需求，型腔表面的抛光等级达到镜面要求，后续做皮纹蚀刻的时候能保证纹理均匀，不会出现局部纹理深浅不一的问题，满足卫浴产品的外观一致性要求。
