RS232串口线接插件结构三维设计

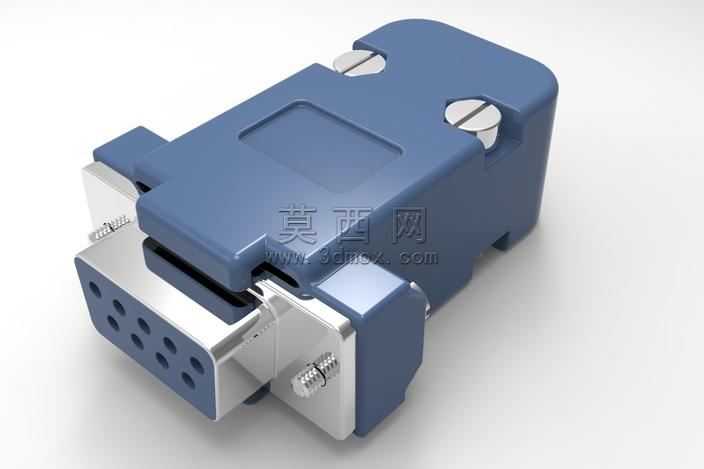

本作品为RS232串口线接插件的三维参数化模型，建模过程严格遵循工业接插件的实际生产尺寸规范，采用SolidWorks软件完成全参数化建模，整体结构还原度高，可直接用于接插件结构验证、装配模拟以及相关产品的配套设计。建模阶段首先对RS232接插件的核心结构进行拆解，将整体拆分为金属插芯外壳、蓝色绝缘塑壳、固定螺丝、压线结构四个核心模块，分别进行独立建模后再完成整体装配约束。金属插芯部分采用拉伸、切除、阵列等基础特征完成9针插孔的精准排布，插孔间距、插芯伸出长度完全符合RS232通用接口的尺寸标准，金属外壳部分添加了螺丝安装孔、卡扣定位槽等细节结构，保证与塑壳的装配精度。蓝色绝缘塑壳部分采用抽壳、凸台拉伸、圆角特征完成主体造型，表面添加了防滑凹槽与品牌标识区域的细节，塑壳内壁设计有与金属外壳匹配的卡扣定位结构，无需额外粘接即可实现牢固扣合。固定螺丝部分采用真实的十字槽盘头螺丝建模，螺纹部分采用装饰螺纹线搭配真实螺旋切除特征还原，既保证模型显示效果，也控制了整体文件大小便于装配调用。渲染阶段采用Keyshot完成材质与场景设置，金属部分赋予哑光镀镍金属材质，还原接插件金属外壳的磨砂金属质感，塑壳部分赋予深蓝色哑光ABS塑料材质，添加细微的颗粒质感还原工程塑料的真实触感，螺丝部分赋予亮面镀锌金属材质，与金属外壳形成材质层次区分。场景采用柔和的工作室柔光环境，添加软阴影效果突出接插件的结构轮廓，多角度渲染图清晰展示了接插件的正面插孔结构、侧面固定螺丝结构、尾部压线结构等细节。模型整体装配采用同轴心、重合、距离等标准配合约束，所有活动部件保留合理的装配间隙，固定螺丝可模拟真实的拧动装配过程，塑壳可完成拆分与扣合的装配动画模拟，能够直观展示接插件的装配逻辑与内部结构。设计过程中充分考虑了接插件的实际使用场景，在塑壳尾部预留了充足的线缆穿入空间，压线结构的尺寸适配常规RS232通讯线的线径，金属插芯的插孔深度与接触片厚度符合电气连接的可靠性要求，整体模型既具备外观展示效果，也具备结构设计参考价值，可用于电子通讯类产品的接口配套设计、教学演示以及接插件产品的二次开发参考。
