黄阀适配用拉线板适配器结构设计

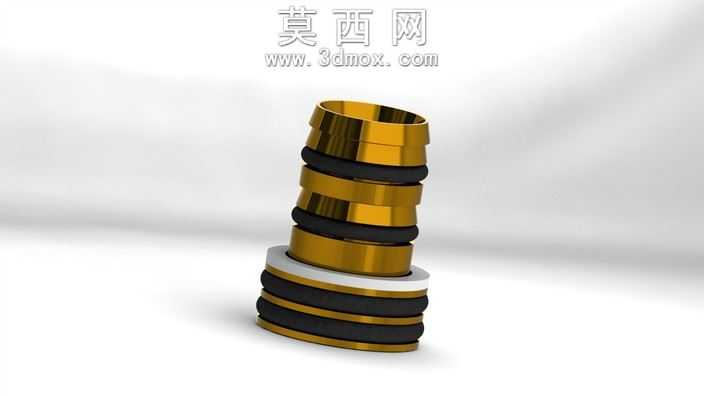

本作品为拉线板适配器三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械零件设计规范，从核心基体结构出发，先通过旋转凸台命令生成适配器的主体金属基座，基座采用阶梯式同轴圆柱结构，各段轴径尺寸经过精准匹配，适配不同规格的管路对接需求。建模过程中对各密封槽位进行了精准的尺寸约束，分别预留了O型圈的安装槽位，其中包含2件R11规格O型圈、2件R15规格O型圈的安装位，槽位深度、宽度完全匹配对应橡胶密封圈的尺寸公差，保证装配后密封性能可靠。在材质与渲染表现上，主体金属基座采用黄铜金属材质，渲染时调整了金属粗糙度、反射率参数，还原黄铜构件的金属光泽与加工质感；O型圈部分赋予黑色橡胶材质，调整材质的漫反射、凹凸参数，模拟橡胶密封件的哑光弹性质感；中部的塑料绝缘子部分赋予白色硬质塑料材质，区分不同功能部件的材质差异，渲染后各部件层次分明，结构清晰可辨。结构设计上，该适配器作为管接头的组成部分，采用多层密封叠加结构，多道橡胶O型圈沿轴向分布，实现多级密封，有效提升管路连接后的防渗漏性能；塑料绝缘子设置在金属基座的对应位置，实现绝缘隔离功能，适配特定工况下的绝缘防护需求。设计思路围绕油管接头的实际使用场景展开，充分考虑部件的装配兼容性、密封可靠性与功能集成性，各部件之间采用同轴装配约束，装配关系清晰，无干涉问题，模型完成后经过干涉检查验证，所有零件装配公差合理，既满足密封结构的压紧量要求，也保证零件装配的可操作性，可直接用于后续的工程图导出、装配模拟以及相关产品的设计参考，完整还原了拉线板适配器的结构细节与功能特征。
