重载镀锌支架万向PVC脚轮结构

　　这款万向脚轮的结构设计，核心围绕工业场景下的频繁转向移动需求展开，支架采用冲压钢板成型后做镀锌处理，双滚珠跑道的回转结构是整个转向部分的核心，相比单滚珠结构，双列钢球的排布可以同时承受径向载荷与轴向倾覆力矩，在设备推移过程中遇到地面凸起、斜向受力时，不会出现回转卡滞、支架变形的问题，镀锌层的表面处理可以适配多数常规工业车间的轻度腐蚀环境，避免长期使用后支架锈蚀导致转向失效。滚轮部分采用PVC复合热塑性材质，邵氏85A的硬度设定兼顾了滚动阻力与地面适配性，相比硬尼龙滚轮，PVC材质在环氧地坪、水泥地面上推移时不会产生明显压痕，运行噪音更低，同时材质本身的耐温区间覆盖-10℃到50℃，可以满足普通生产车间、仓储区域的常规温度使用需求，

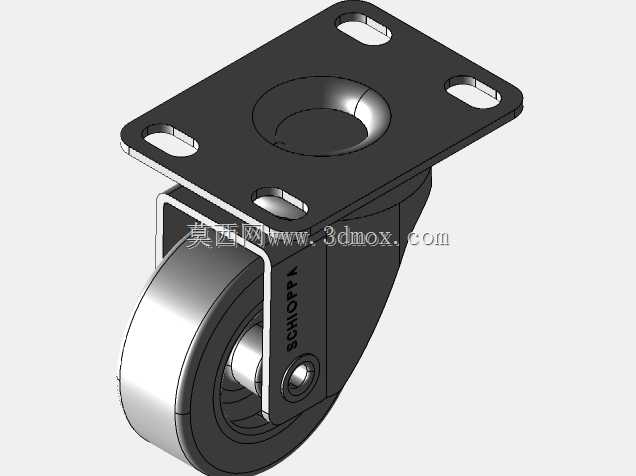

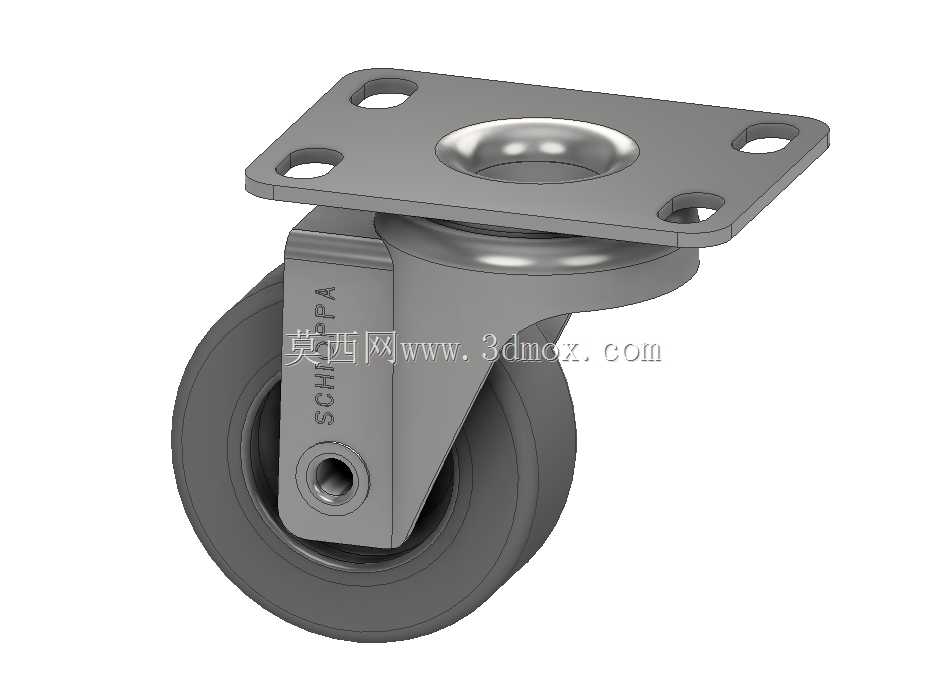

　　不会因低温脆裂或高温软化导致滚轮失效。顶部的四孔安装法兰是整个脚轮与设备本体的连接界面，法兰盘上的沉孔设计可以让安装螺栓的头部完全沉入孔内，不会突出法兰表面影响安装贴合度，法兰中心的沉窝结构与回转支架的上盖配合，既可以遮挡内部的滚珠跑道避免灰尘、碎屑进入回转间隙，也能在承受垂直冲击载荷时分散应力，避免支架与法兰连接位置出现应力集中断裂。从安装边界来看，法兰盘的四个安装孔呈矩形对称排布，适配多数工业设备底部的标准安装孔位，不需要额外做转接板即可直接安装，回转部分的旋转半径经过优化，在设备底部安装时不会与设备支腿、底部横梁发生运动干涉，滚轮的宽度与直径配比经过核算，在额定载荷下滚轮的形变量控制在合理区间，

　　不会因载荷过大导致滚轮与支架侧板发生摩擦卡滞。在实际应用场景中，这类脚轮多用于中型设备的移动工位配置，比如车间内的可移动工作台、周转料架、轻型机床附件推车、仓储拣选车等场景，相比定向脚轮，万向结构可以让设备在狭窄通道内完成原地转向、横向移位，不需要预留过大的转弯空间，双滚珠的回转结构在长期频繁转向使用后，磨损量远低于普通铆接式单滚珠结构，维护周期更长。设计过程中，支架的折弯角度经过反复校核，侧板与滚轮的间隙控制在合理范围，既不会因间隙过小导致滚轮被碎屑卡滞，也不会因间隙过大导致支架整体刚性下降，滚轮中心的铆钉轴采用过盈配合压装在两侧支架板上，轴与滚轮内孔之间预留了合适的转动间隙，配合滚轮内部的自润滑结构，

　　不需要定期加注润滑脂即可保持顺畅转动。从选型适配角度来说，这款脚轮的载荷能力适配单轮承重100-150kg级别的移动设备，四个脚轮组合使用时可以满足400-600kg的整体设备承重需求，PVC滚轮的材质特性决定了它不适合在有尖锐金属碎屑、大量油污的极端恶劣地面使用，更适合常规的生产装配车间、成品仓储区域、电商拣选仓库这类地面相对平整、杂物较少的场景，镀锌支架的防腐能力可以满足常规湿度环境的使用需求，如果是高湿、有酸碱腐蚀的场景则需要更换不锈钢支架或其他防腐处理的支架版本。整个结构没有多余的冗余设计，所有的结构特征都服务于承重、转向、安装便捷性这三个核心需求，冲压支架的工艺适合批量生产，成本可控，同时结构强度可以满足常规工业使用的要求，不会出现普通薄铁皮脚轮容易出现的支架变形、滚轮脱落、转向卡死等常见故障。
