名片压纹滚压装置结构设计

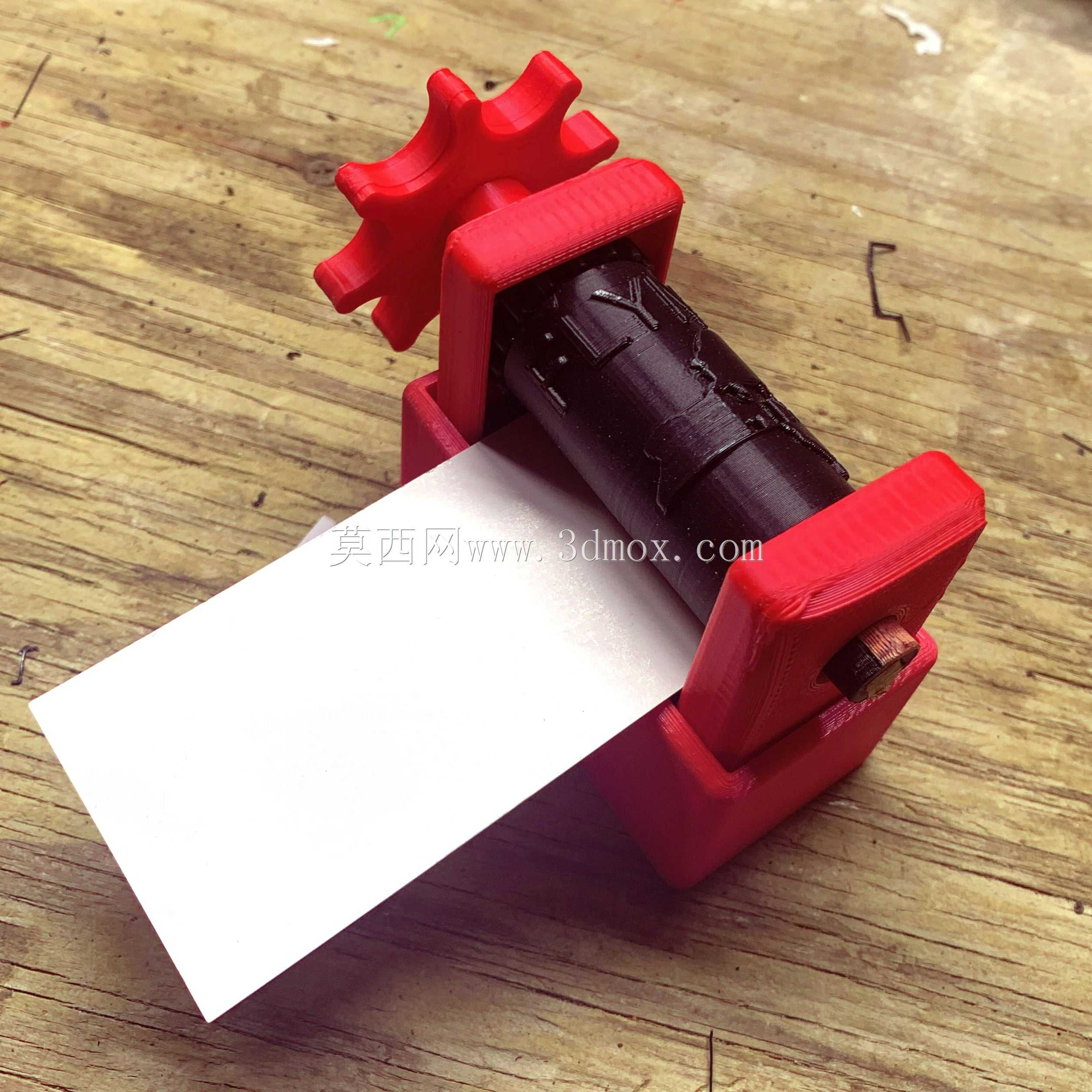

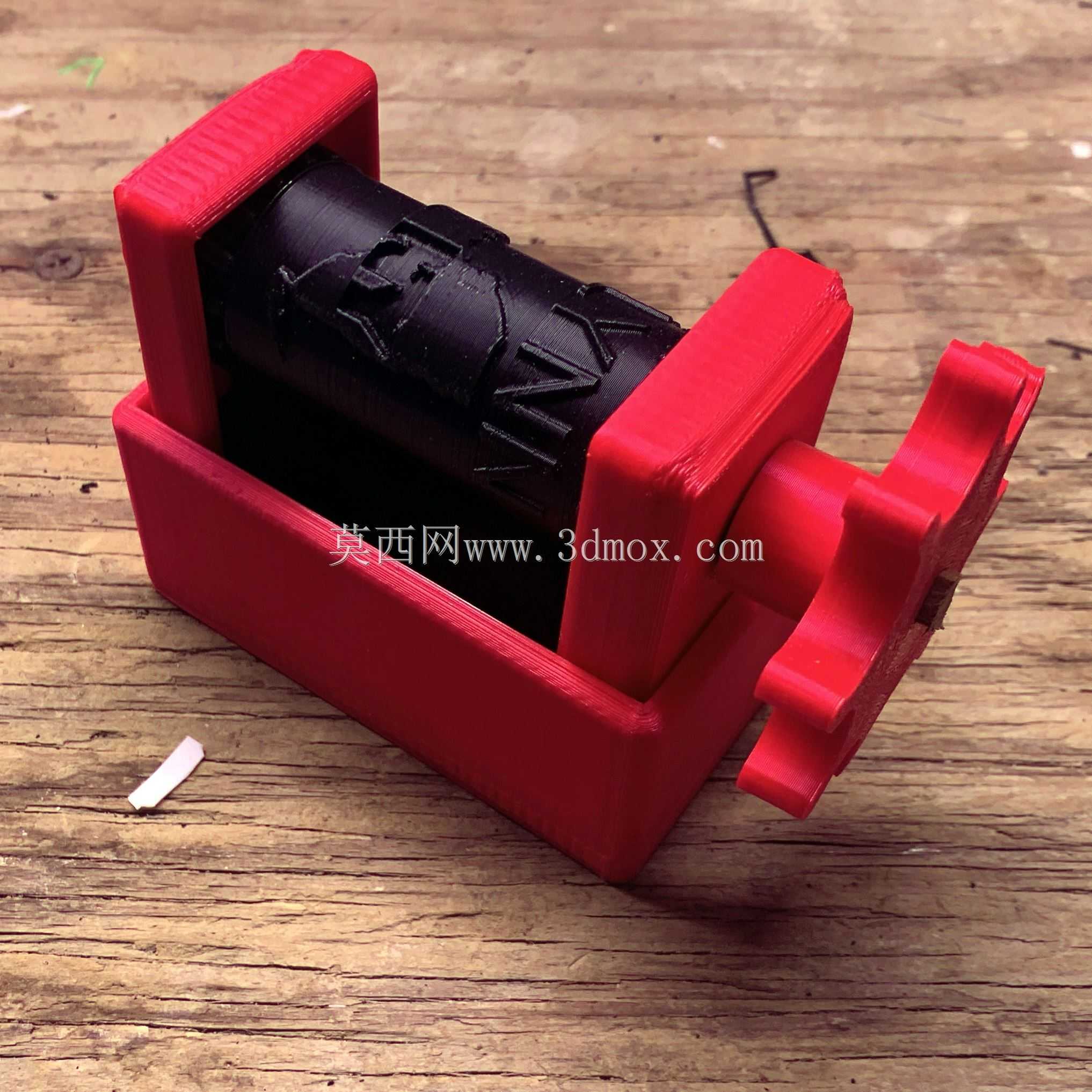

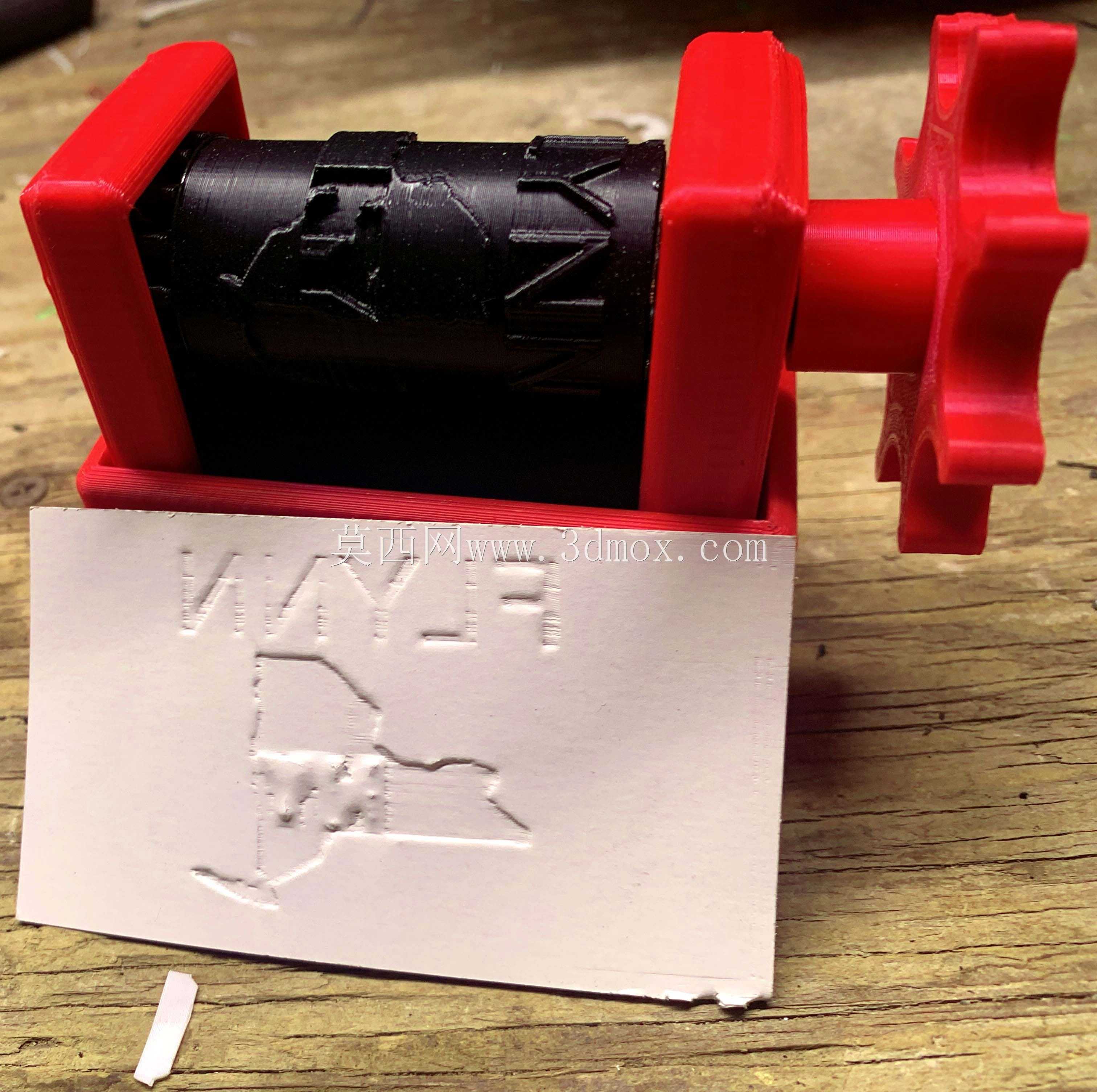

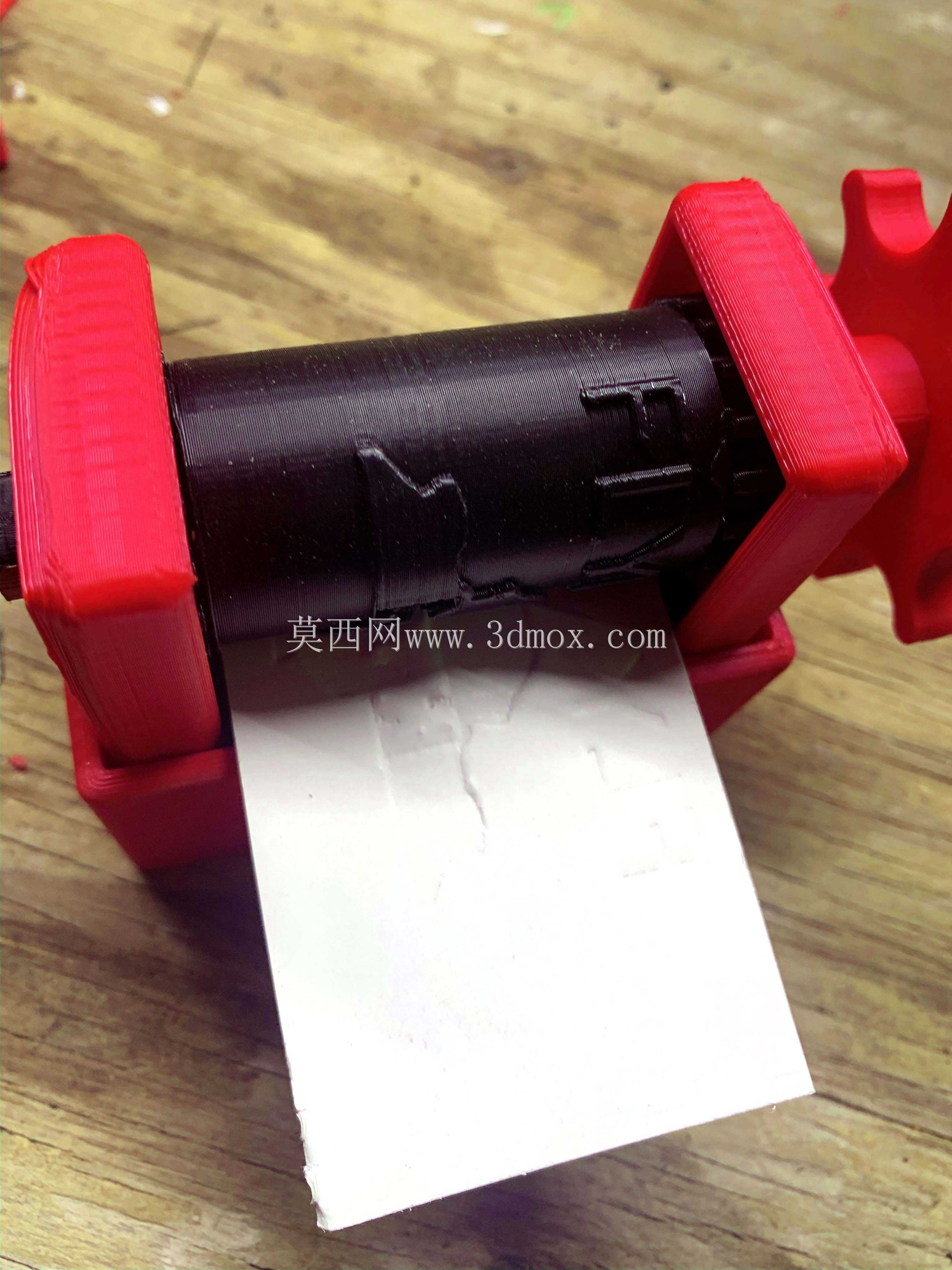

　　这款滚压式压纹装置主要面向纸质名片、小型卡片的表面纹理压印场景，区别于大型平压式压纹设备，整体采用手动驱动的辊压结构，无需外接动力源即可完成单张卡片的表面压印作业，适配文创工作室、小型文印门店的小批量定制压纹需求，也可作为手工纸品创作的辅助工具使用。装置核心压合部件采用平行双辊布局，其中主动辊表面加工有定制化的凹凸纹理型腔，压合过程中随手柄转动带动辊轴旋转，将纹理连续滚压在送入辊缝的纸质卡片表面，相比平压结构，滚压过程的接触应力分布更均匀，不会出现平压常见的边角压痕深浅不一、局部过压破损的问题，对于200-300g厚度的铜版纸、特种纸名片都能实现稳定的纹理转印。从结构设计逻辑来看，整体采用分体式组装思路，辊轴支撑座与底座为独立部件，

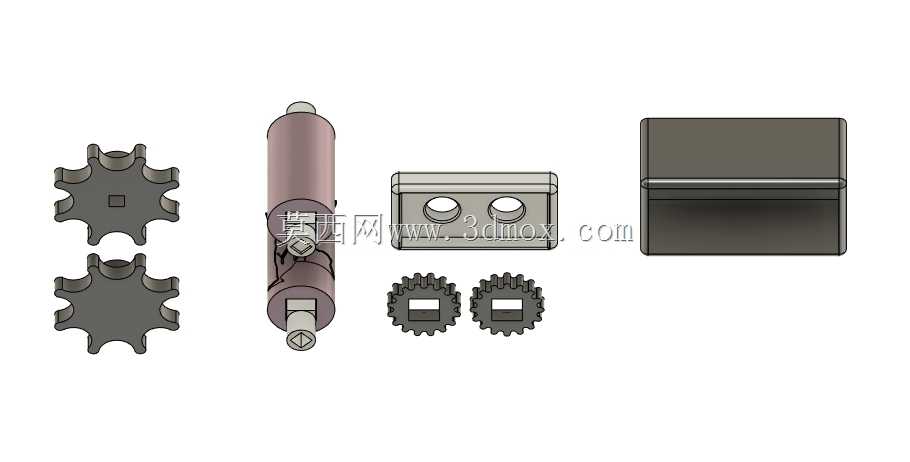

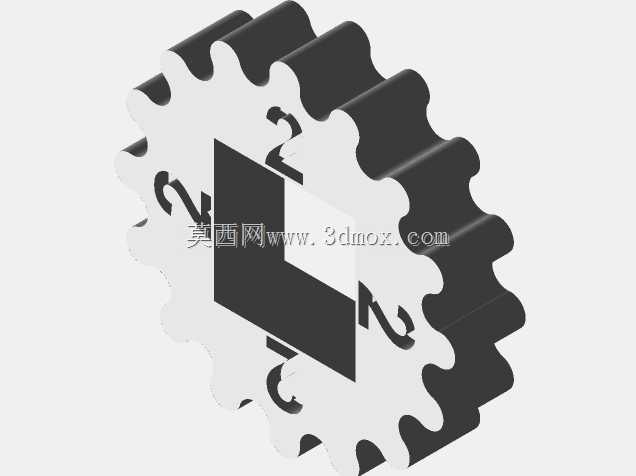

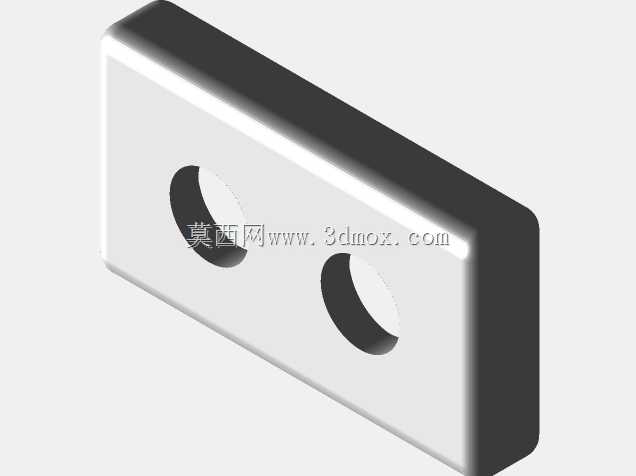

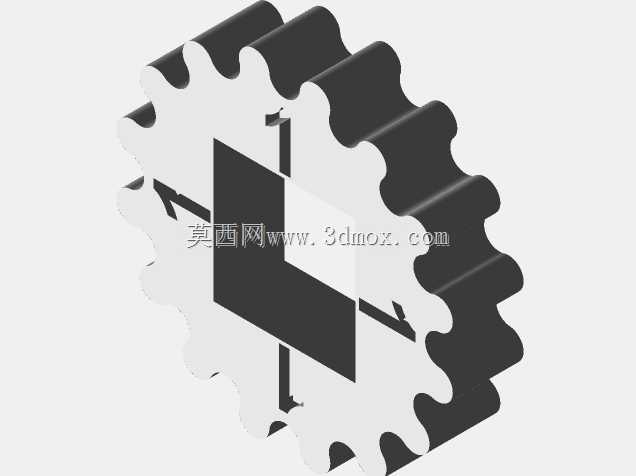

　　两侧支撑座预留同轴的轴孔安装位，装配时可先将滚柱、齿轮组预装在轴件上再整体卡入支撑座，降低了小批量生产的装配难度。传动部分采用两组配对齿轮实现双辊的同步反向转动，两个主动齿轮同轴固定在驱动侧辊轴，从动齿轮配对安装在另一侧辊轴，齿轮啮合间隙控制在0.1mm以内，保证双辊转动时线速度完全一致，避免卡片送进过程中出现错位、扯纸的问题。辊轴的安装轴径适配0.25x25规格的标准轴件，既可以选配木质轴柄搭配无驱动端的结构，也可以加装星形塑料手轮作为驱动手柄，不同使用场景下可灵活选配配件，不需要额外加工定制连接件。装置的安装边界控制十分紧凑，整体底座宽度刚好适配标准名片的幅面宽度，辊面有效压合长度覆盖名片全幅宽度，

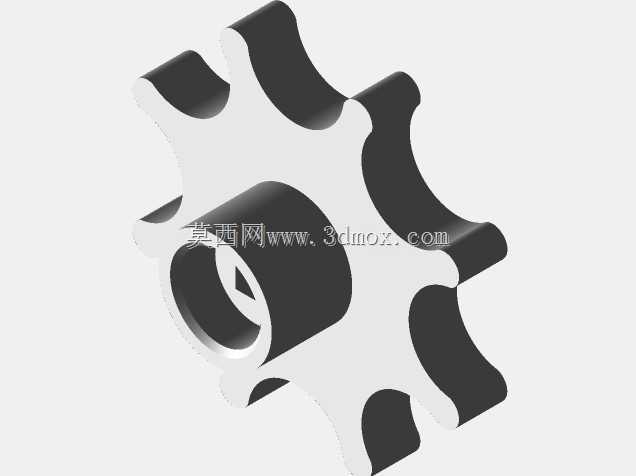

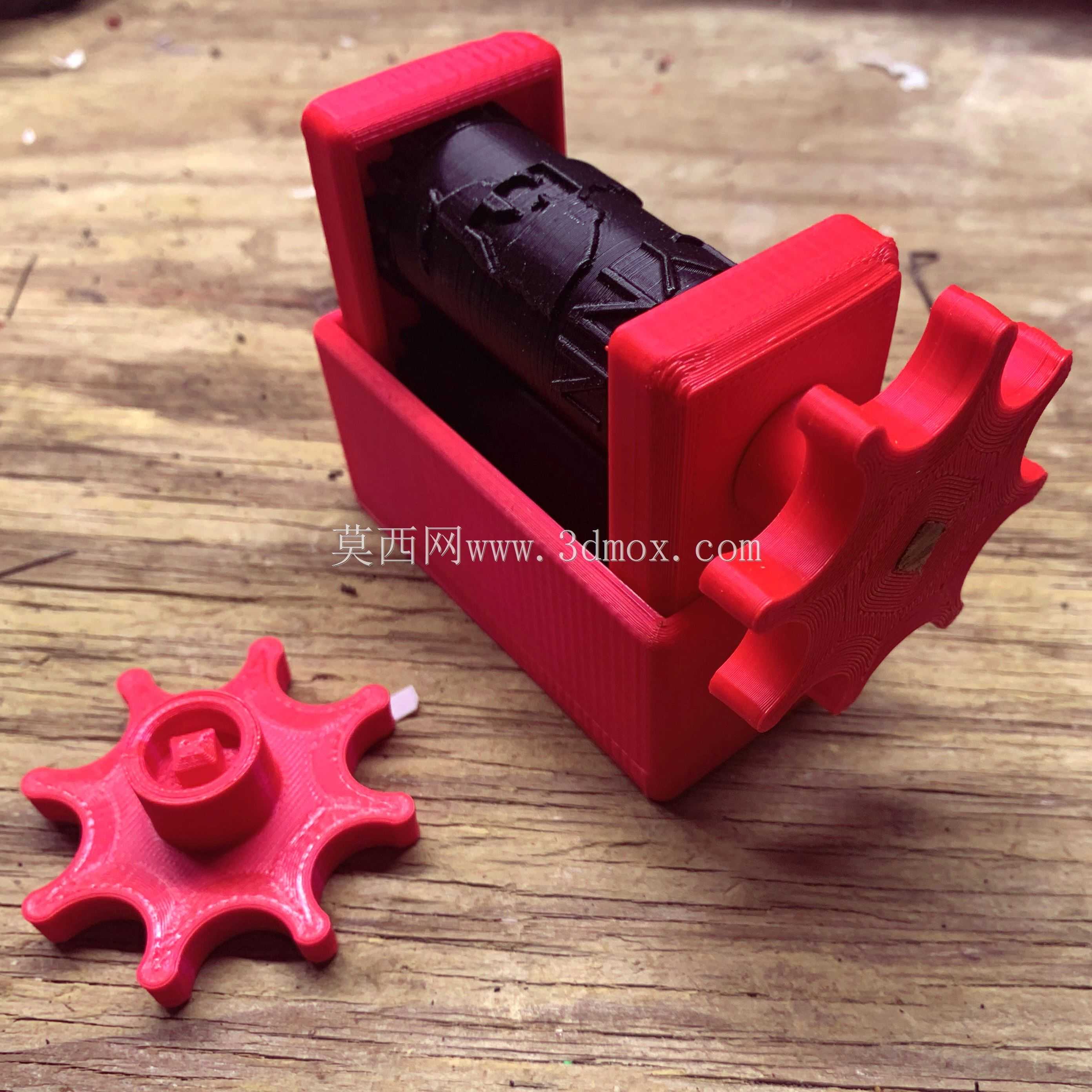

　　卡片送入侧预留10mm的导向平面，可快速对齐卡片边缘，保证压纹位置的一致性。压合辊的表面纹理采用凹陷式设计，压印时纹理凸起部分对应辊面凹陷位置，不会因为辊面转动剐蹭卡片表面已压印的区域，滚压完成的卡片可从辊组另一侧直接送出，不需要额外的卸料结构。支撑座采用对称式结构，两侧的限位凸台刚好卡住辊轴的轴向位置，避免转动过程中辊轴出现轴向窜动，保证压纹位置的精度控制在0.5mm以内，满足名片类产品的外观精度要求。手柄部分的星形结构设计考虑了手动操作的施力角度，转动时手指可卡入星形凹槽，不需要过大的握力即可带动辊组转动，单张名片的压印过程仅需转动手柄半圈即可完成，操作门槛极低。考虑到不同厚度纸张的压合需求，

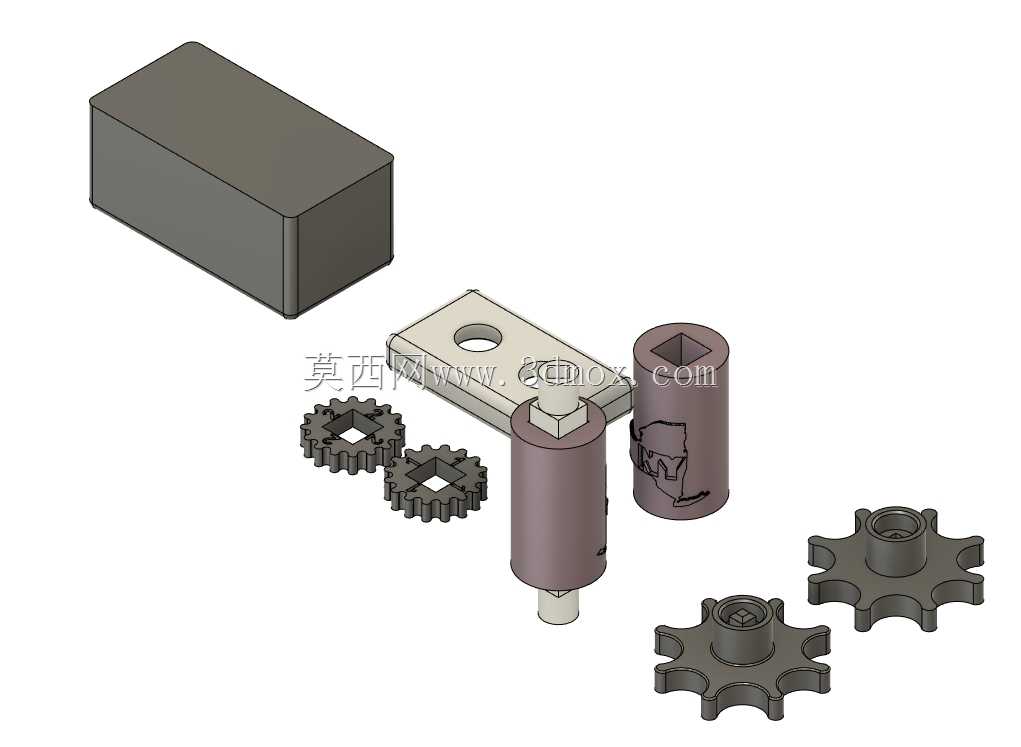

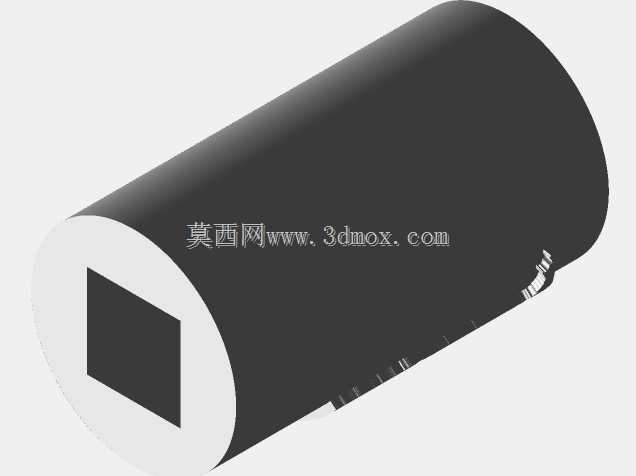

　　辊缝间隙可通过支撑座与底座之间的垫片进行微调，适配不同克重的纸张压印，不需要更换核心辊件即可实现多规格纸品的压纹作业。滚柱部分分为带定位孔与无定位孔两种结构，装配时可通过侧面的轴端标识快速区分，将带驱动结构的滚柱与驱动手柄侧对齐，无驱动端搭配光轴即可完成组装，装配容错率高，即使是非专业人员也可参照装配关系快速完成整机组装。装置的底座采用平面支撑结构，放置在桌面即可使用，不需要额外的固定安装，移动收纳都十分便捷，对于小批量定制化的名片压纹需求，相比大型工业压纹设备，这套装置的投入成本更低，操作更灵活，也可根据需求更换不同纹理的辊轴，实现不同图案的压印效果，拓展使用场景。
