小型龙门式数控木工雕刻加工设备

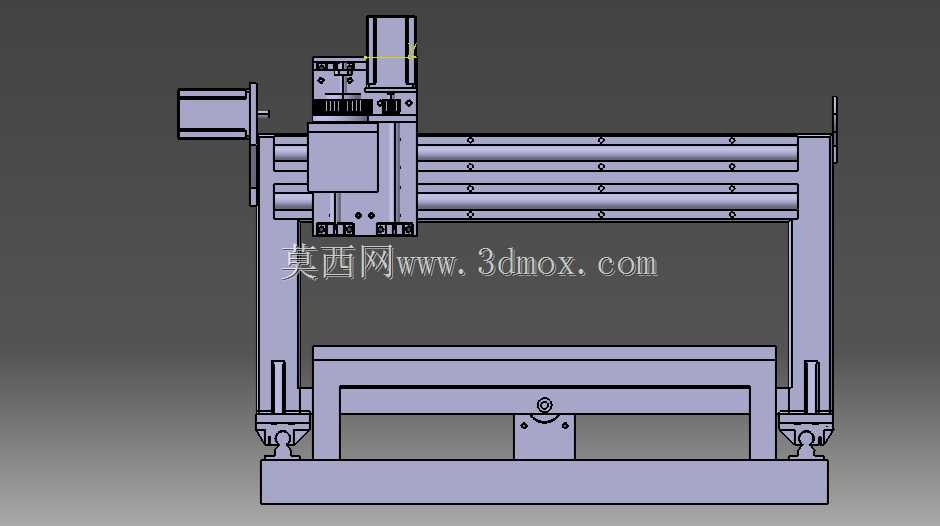

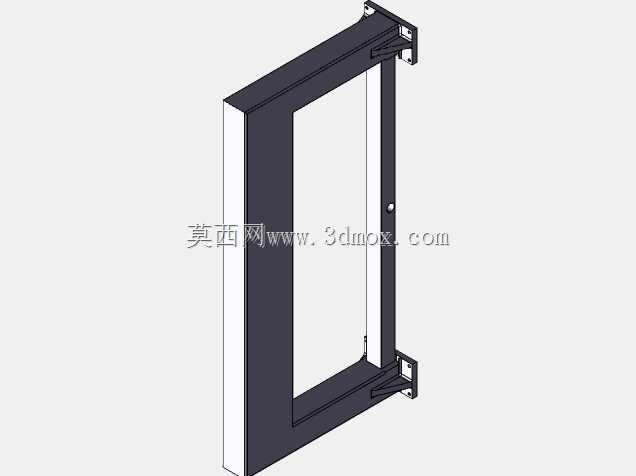

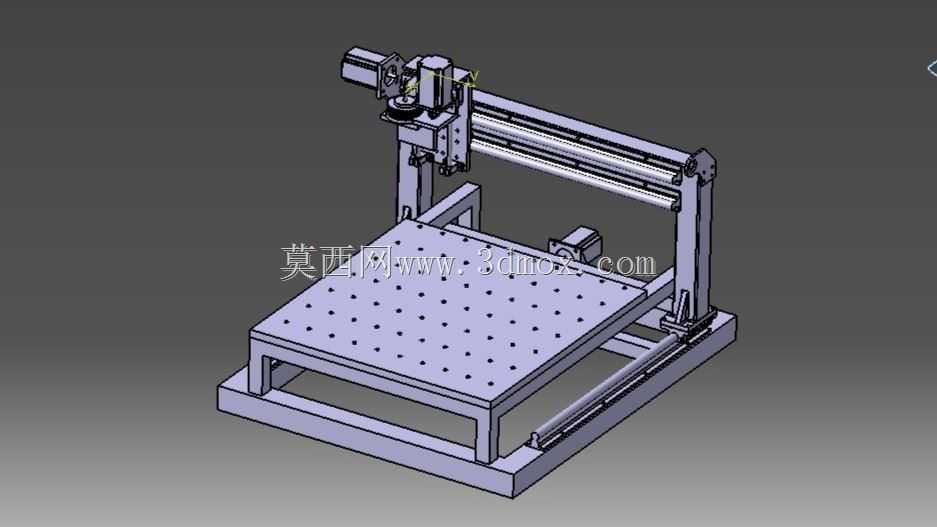

　　这款小型龙门架构的数控木工加工设备，主要面向小型木工工坊、定制化木作生产场景，可完成实木板材、密度板、亚克力等非金属材质的浮雕切割、轮廓铣削、打孔开槽等加工工序，适配小批量定制家具、文创木艺、广告标识制作等场景的加工需求，相比大型工业级木工加工中心，占地空间更小，部署灵活，适合场地有限的个体加工户或工作室使用。从结构设计来看，设备采用固定龙门+移动工作台的布局形式，龙门架两侧立柱与底部基座采用刚性连接，横梁搭载可沿X向移动的主轴滑座，主轴滑座自身可实现Z向的进给运动，加工工作台则沿Y向完成进给，三轴传动均采用直线导轨作为导向部件，配合丝杠传动结构保证进给过程的平稳性，避免加工过程中出现震颤导致的加工面毛刺、崩边问题。

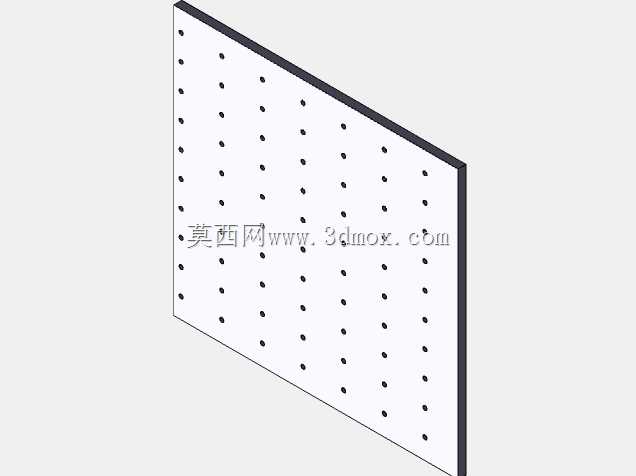

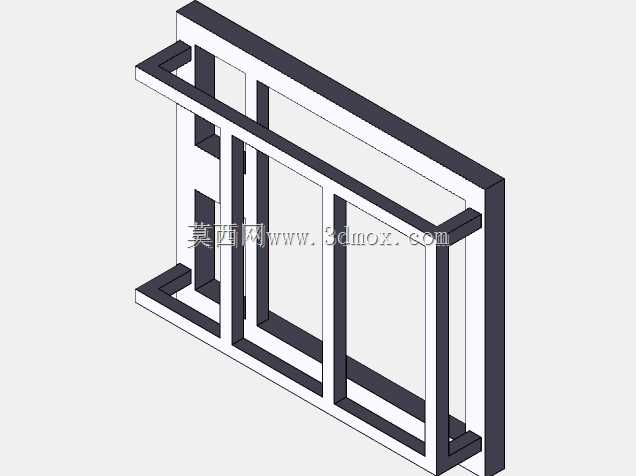

　　工作台面采用密集阵列孔设计，可配合真空吸附夹具或者手动压块完成待加工板材的固定，阵列孔的间距经过适配，可覆盖常规小尺寸板材的装夹需求，无需额外制作专用工装即可完成不同尺寸工件的装夹固定，减少加工前的准备耗时。主轴部分采用高速风冷电主轴，可适配不同直径的木工铣刀、雕刻刀，针对不同加工材质可调整对应转速参数，满足粗加工大进给切削与精加工高速雕刻的不同工况需求，主轴安装座预留了刀具冷却接口的安装位置，可根据加工需求加装风冷或者微量润滑装置，延长刀具使用寿命。设备的安装边界方面，整体长宽尺寸控制在1.2米1米范围内，高度约1.4米，对车间层高无特殊要求，普通民用层高的空间即可完成部署，基座底部预留了地脚调节螺栓的安装位置，

　　可在不平整的地面完成调平，保证设备运行时的水平度，避免长期运行导致的导轨磨损不均问题。设计过程中充分考虑了小型加工场景的维护便利性，所有传动部件的外侧均设置了可拆卸的防护盖板，日常清理木屑、加注润滑脂时无需拆解主体结构，电控部分采用集成式安装布局，将驱动模块、接线端子统一布置在基座侧面的电控仓内，排查线路故障时操作空间充足。设备的有效加工行程覆盖600mm400mm*150mm的区间，可满足绝大多数小型木工件的加工尺寸需求，龙门横梁的截面采用矩形钢结构设计，经过有限元校核，在主轴满负载进给时横梁形变量控制在0.02mm以内，可保证加工深度的一致性，避免出现深浅不一的加工痕迹。两侧Y向导轨采用平行度校准设计，

　　安装时通过工艺销保证两根导轨的平行度公差在0.01mm/m范围内，降低工作台移动时的阻尼，保证进给运动的顺畅性，同时减少导轨滑块的异常磨损。Z向滑台采用配重平衡设计，抵消主轴组件的自重，避免断电时Z轴下滑撞坏工件或者刀具，提升设备使用的安全性。走线部分采用拖链内置布局，所有动力线、信号线均布置在拖链内部，随轴运动时不会出现线缆拉扯、磨损的问题，降低线路故障的概率。针对木工加工木屑较多的工况，设备所有导轨副均配备了防尘刮片，可在滑块移动时自动刮除导轨表面附着的木屑粉尘，避免杂质进入滑块内部影响导轨精度，主轴下端也预留了除尘罩的安装位，可外接工业吸尘器将加工产生的木屑及时吸走，保持加工区域的整洁，同时减少粉尘堆积对传动部件的影响。
