F16战斗机整机结构三维数模设计

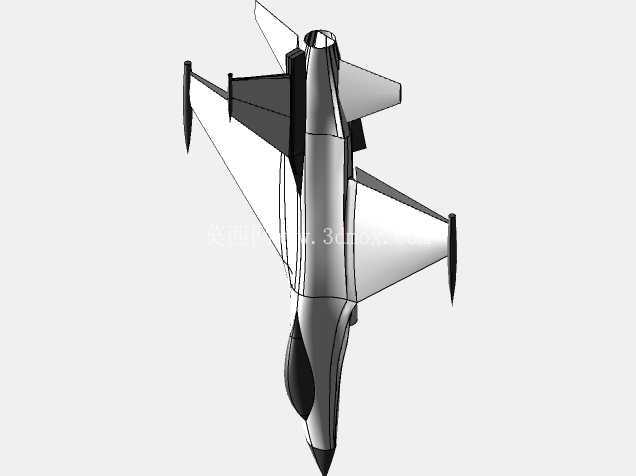

　　该三维数模还原了F16轻型战斗机的整机气动外形与核心结构布局，建模过程中严格参照实机的气动设计逻辑，优先保障机身截面的流线连续性，从机头雷达罩的圆锥过渡段开始，沿纵轴依次匹配座舱盖的水泡型曲面弧度、进气道的固定斜板角度、机身中段的翼身融合过渡曲面，全程控制曲面G2连续，避免出现气动干扰拐点。数模中单独拆分了机翼的前缘襟翼、后缘襟副翼、垂直尾翼与水平尾翼的可动舵面结构，预留了舵面偏转的转动副边界，可直接导入动力学仿真模块开展舵效验证，匹配飞行控制律的初步设计需求。在结构安装边界的处理上，数模预留了前起落架、主起落架的舱室空间，机身中段的载荷传递路径按照实机的翼梁-机身框连接逻辑做了简化示意，

　　机翼与机身的对接面预留了标准连接法兰的安装位置，可直接用于挂载副油箱、机载武器的接口适配设计。从实际应用场景来看，该数模可用于航空类专业的教学演示，帮助学员理解第三代战斗机的翼身融合设计优势，也可作为航模设计的基础参考框架，通过等比例缩放匹配不同级别航模的尺寸需求，调整尾翼力臂长度适配航模的重心配平要求。建模过程中对机身的维护口盖位置做了显性化标识，机头雷达罩的分离面、航电设备舱的检修口、发动机舱的维护舱门均按照实机的位置做了分块处理，方便后续开展维修性仿真验证，评估地勤作业的操作空间是否满足要求。整机的重心位置按照实机的静稳定度要求做了配平示意，燃油舱的分布位置在机身内部做了区域划分，可直接用于燃油系统的管路走向初步规划，

　　匹配燃油输送顺序的重心变化仿真。数模的曲面拆分逻辑兼顾了3D打印的工艺需求，大尺寸曲面做了合理的分块处理，避免打印过程中出现大面积支撑，降低后续模型制作的后处理工作量，机翼的翼型剖面严格采用NACA系列的高速翼型数据，保证缩比制作后的航模具备足够的升阻比特性，尾翼的后掠角度、垂尾的安定面面积均匹配实机的气动安定性设计参数，可直接用于低速风洞试验的标模使用。
