工业级箱式电源变压器壳体结构设计

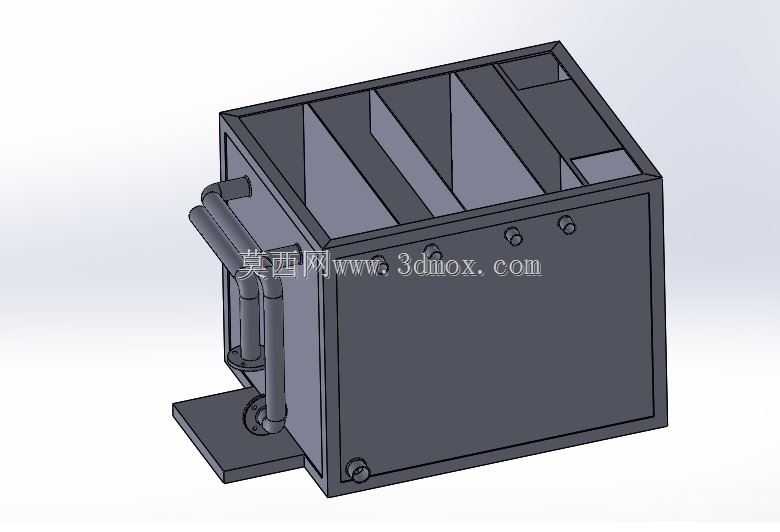

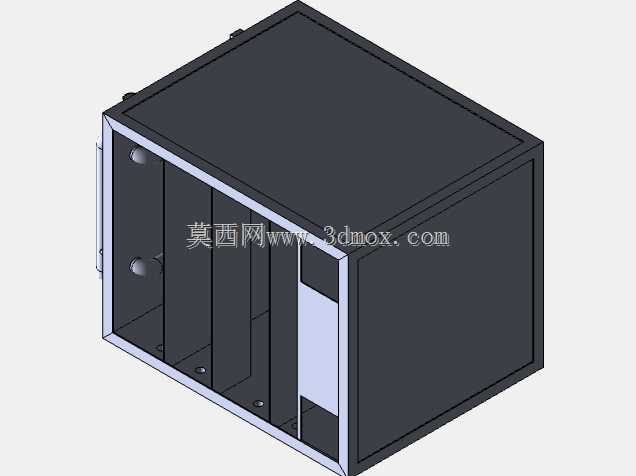

　　箱体侧面预留的两组侧装管路接口，可直接穿入高低压侧的进出线线缆，管路与箱体连接处采用翻边压合结构，配合密封垫圈可实现IP54级的防护效果，适配多粉尘、轻度潮湿的车间安装环境，避免外界杂物进入箱体内部堆积引发的绝缘下降问题。箱体正面预留的三个凸起安装位，是为接线端子排、接地端子以及温度监测探头预留的固定点位，点位排布遵循低压接线区、高压接线区、安全接地区分离的原则，现场接线时无需额外在箱体上开孔，减少现场施工的加工量，同时也避免现场开孔破坏箱体原有防护涂层引发的锈蚀问题。在工业供配电、设备内置电源转换场景中，这类箱式电源变压器的壳体结构直接决定了设备运行的防护等级、内部绕组排布合理性以及现场安装的适配性。从结构设计逻辑来看，该壳体采用整体折弯焊接的封闭式金属箱体作为主体，内部设置多道垂直分隔筋板，将箱体内部空间划分为多个独立腔体，可分别容纳不同电压等级的绕组、绝缘衬层以及接线组件，避免不同电位部件之间的爬电距离不足引发的绝缘故障，同时筋板也作为加强结构提升箱体整体的抗形变能力，减少设备运输、吊装过程中因外力冲击导致的壳体变形问题。

　　箱体底部延伸出的一体式安装底座，采用加厚钢板折弯成型，底座上预留两个对称的安装固定孔，可直接通过膨胀螺栓固定在混凝土基础或者设备机架的安装面上，底座与箱体主体之间设置三角加强筋，可承受变压器整体重量带来的静载荷，同时抵消设备运行时绕组振动产生的动载荷，避免长期运行后底座与箱体连接处出现焊缝开裂的问题。从安装边界来看，该壳体的整体外形为方正立方体结构，无外凸的尖锐棱角，侧面管路接口的伸出长度控制在合理范围内，安装时仅需预留底座固定的操作空间以及侧面接线的操作空间即可，无需额外预留过大的设备间隙，可适配机柜内部紧凑安装、车间墙面壁挂安装、设备内部集成安装等多种场景。

　　在设计过程中，壳体的板材厚度根据不同部位的受力情况做了差异化选型，箱体主体侧板采用厚度适中的冷轧钢板，兼顾结构强度与整体重量控制，安装底座、分隔筋板等受力部位采用更厚的板材，避免局部受力变形，所有板材的拼接处均采用连续满焊工艺，焊后做打磨平整处理，整体表面做喷塑绝缘处理，既提升壳体的耐腐蚀能力，也避免壳体带电引发的安全隐患。内部腔体的尺寸设计完全匹配常规电源变压器的绕组尺寸、绝缘骨架尺寸，腔体之间的分隔筋板上预留过线缺口，方便内部绕组之间的连线穿过，缺口边缘做卷边钝化处理，避免穿线时划伤线缆绝缘层。

　　箱体顶部的小尺寸独立腔体，是专门为放置温度传感器、过载保护模块预留的空间，该腔体与主绕组腔体之间设置隔热衬层，避免主绕组运行时的高温影响保护模块的测量精度与使用寿命。侧面的管路接口采用标准的工业管径尺寸，可直接匹配市面上常见的金属穿线管、防水线缆接头，无需额外做转接头适配，降低现场安装的配件成本。从实际使用场景来看，这类结构的变压器壳体既可以用于工业设备内置的控制电源变压器，为PLC、传感器、执行器提供稳定的低压供电，也可以用于小型车间的局部照明供电变压器，适配多尘、温湿度波动较大的工业环境，相比开放式的变压器结构，封闭式的壳体可有效减少日常维护的清洁工作量，避免车间内的金属粉尘、切削液雾进入变压器内部堆积引发的短路故障，同时金属壳体也可起到电磁屏蔽的作用，减少变压器工作时产生的电磁干扰对周边敏感电子设备的影响。在建模过程中，所有的安装孔位、配合尺寸均遵循通用机械设计的公差标准，固定孔的位置度公差控制在合理范围内，确保现场安装时可直接对位固定，无需二次扩孔调整，所有折弯处的内圆角半径匹配板材厚度的折弯工艺要求，避免折弯时出现板材开裂的问题，焊接处的焊缝高度满足结构强度要求，同时不会出现焊穿、虚焊等工艺缺陷。
