带菱形防滑纹理的燃烧器核心部件

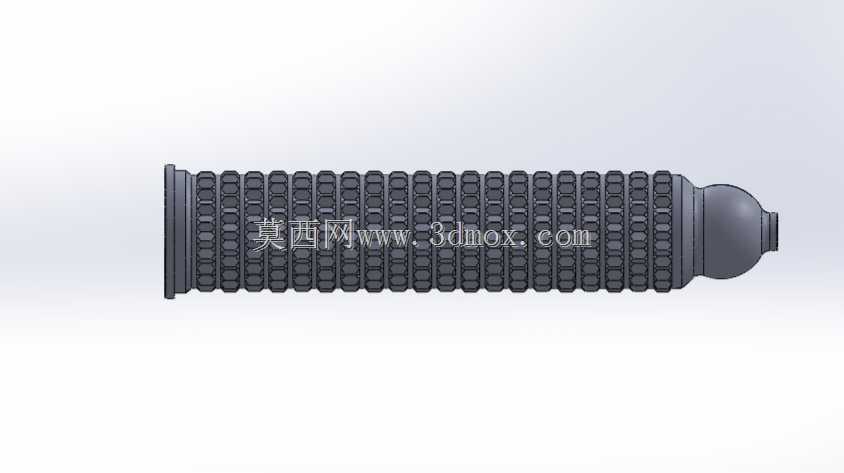

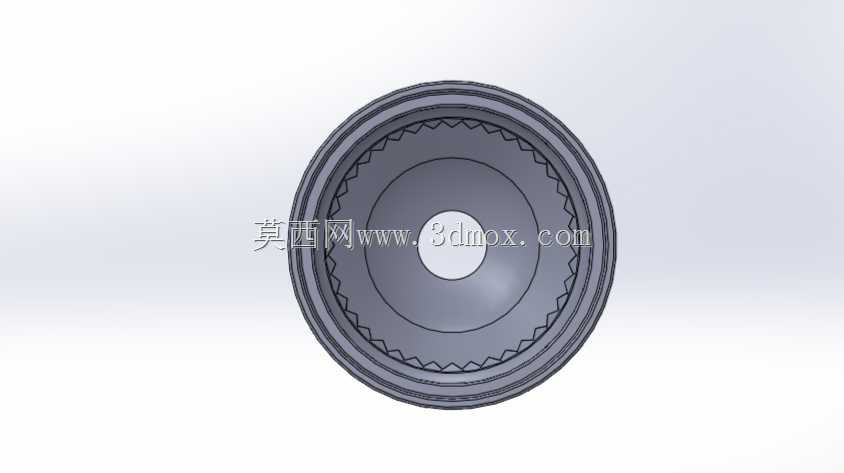

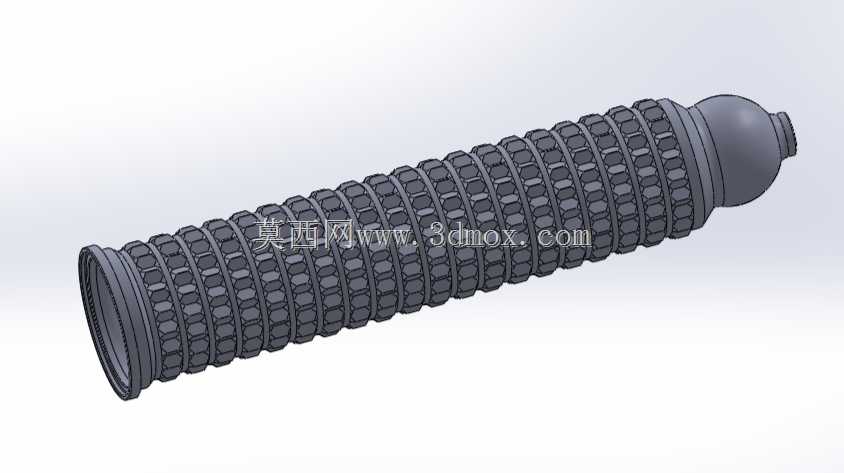

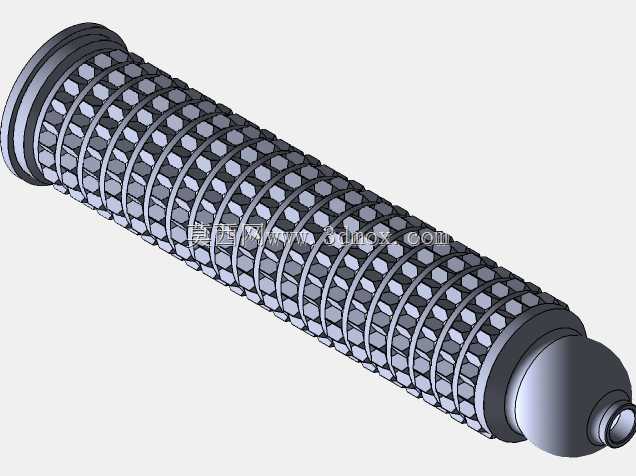

　　在工业燃烧系统的实际选型与结构设计环节，这类带菱形防滑纹理的柱形燃烧部件，是中小型燃油燃气燃烧器、工业热风炉、小型热处理炉燃烧段的核心配套组件，日常多承担燃烧介质匀流、前端阻火过滤、燃烧头结构支撑的复合功能，在涂装线烘干炉、食品烘焙热风炉、小型工业锅炉的燃烧端改造项目中应用频次极高。从结构设计逻辑来看，主体柱身采用等直径圆柱构型，两端设置阶梯式安装轴颈，一端为带限位凸台的密封配合端，另一端为缩径的介质输出端，安装时可直接嵌入燃烧器的预混腔前端，通过端部的轴肩与腔体内壁的定位槽实现轴向限位，配合耐高温密封垫即可完成端面密封，无需额外设计复杂的安装支架，适配多数现有同功率段燃烧器的安装腔体尺寸，柱身总长度与直径的比例控制在8:1左右，

　　既保证了介质流经时的匀流路径长度，又不会占用过多燃烧腔内部空间，避免影响火焰的初始成型角度。柱身表面的菱形凸起纹理并非装饰性设计，实际工程应用中承担三重作用：其一，增大部件外表面与预混气流的接触面积，当带压的燃气空气混合气流经柱身表面时，菱形凸起可以打散大尺度的气流涡团，让混合介质在进入燃烧口前分布更均匀，避免出现局部富燃或贫燃导致的火焰分层、回火风险；其二，菱形纹理形成的凹凸结构可以在部件拆装维护时提供足够的摩擦力，即便部件表面附着积碳、油污，运维人员佩戴耐高温手套也可以直接施力转动拆卸，无需额外设计拆装卡口；其三，凸起的菱形结构可以提升柱身的整体结构刚度，在高温燃烧环境下，长柱形部件容易因热应力出现径向形变，

　　连续排布的菱形凸起相当于在柱身表面设置了密集的加强筋结构，可有效降低高温下的形变量，延长部件的高温使用寿命。从安装边界来看，两端的轴颈直径公差控制在h7级别，与燃烧器腔体的配合间隙控制在0.02-0.05mm之间，既可以保证装配时的顺畅推入，又能避免间隙过大导致的介质旁流，端部的密封凸台高度为2mm，可适配厚度1.5-3mm的石墨密封垫或金属缠绕垫片，满足不同燃烧温度下的密封需求。在实际建模过程中，柱身的菱形纹理采用阵列特征生成，单个菱形凸起的边长为3mm，凸起高度1.2mm，相邻菱形单元的间距保持一致，阵列时沿柱身圆周方向与轴向同时进行参数化排布，后续修改纹理密度时只需调整阵列参数即可快速迭代，无需重新绘制基础特征；

　　两端的安装轴颈与主体柱身采用一体化建模，过渡位置设置R1.5的圆角，避免应力集中，在热胀冷缩过程中减少过渡位置的开裂风险。这类部件在实际运行时，长期处于300-800℃的高温环境，因此建模时预留了0.8%的热膨胀余量，安装时与腔体内壁的径向间隙可抵消高温下的膨胀量，避免出现部件卡死无法拆卸的问题。在燃烧系统的调试环节，该部件的存在可以让火焰形态更稳定，燃烧充分度提升4%-6%，有效降低烟气中的不完全燃烧产物含量，同时表面的菱形结构可以截留混合介质中的少量杂质，避免大颗粒杂质进入燃烧火孔造成堵塞，日常维护时只需抽出部件清理表面积碳即可，维护流程简单，适配多数现场运维的操作条件。
