适配MR-1排水盆的定制过滤排水装置

　　在小型数控加工设备的切削液循环与废液排放场景中，常规配套的简易屏幕镶嵌式排水结构往往存在过滤能力不足、维护操作繁琐、排屑路径适配性差等问题，这款定制排水装置正是针对MR-1系列排水盆的安装边界做的定向优化设计，完全匹配对应设备的排水工位安装需求，无需额外改动原有排水盆结构即可完成装配。

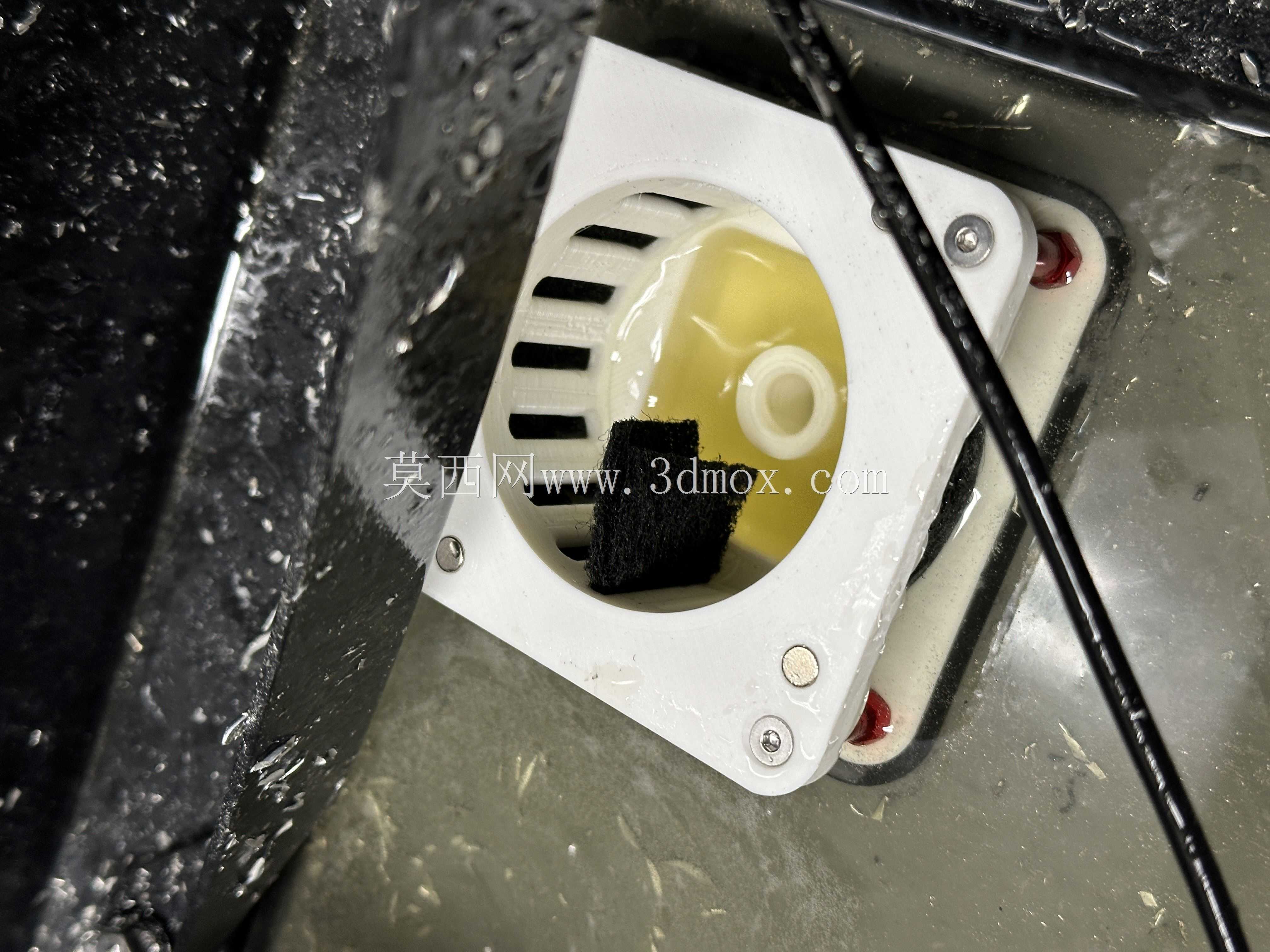

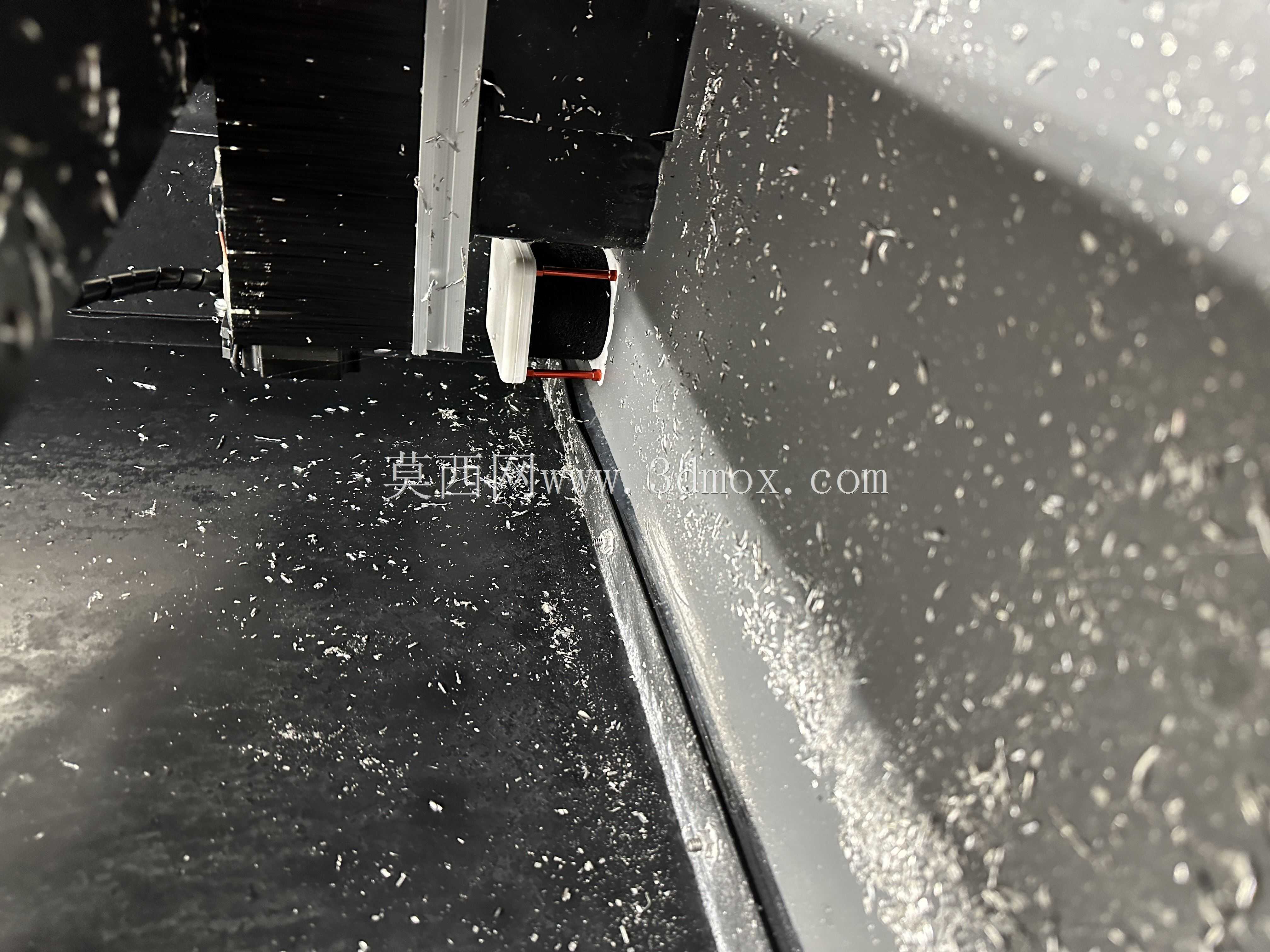

　　从实际使用场景出发，数控加工过程中产生的金属切屑、粉末残渣会随切削液一同流向排水位，常规排水结构多采用一体式滤网设计，每次清理都需要将整个排水组件从盆体上拆下，不仅操作步骤繁琐，还容易在拆卸过程中让残留的切屑掉落到排水管路中，造成管路堵塞。这款装置在过滤段设计了可拆卸的磁吸式端盖，无需将整个底座从排水盆上拆下，只需打开磁吸端盖即可直接观察内部过滤腔的积屑情况，日常清理时可以直接通过端盖开口取出过滤组件进行冲洗或更换，全程不需要拆卸排水连接管路，大幅降低日常维护的操作时长，也能避免拆卸过程中残渣掉入管路引发的堵塞风险。

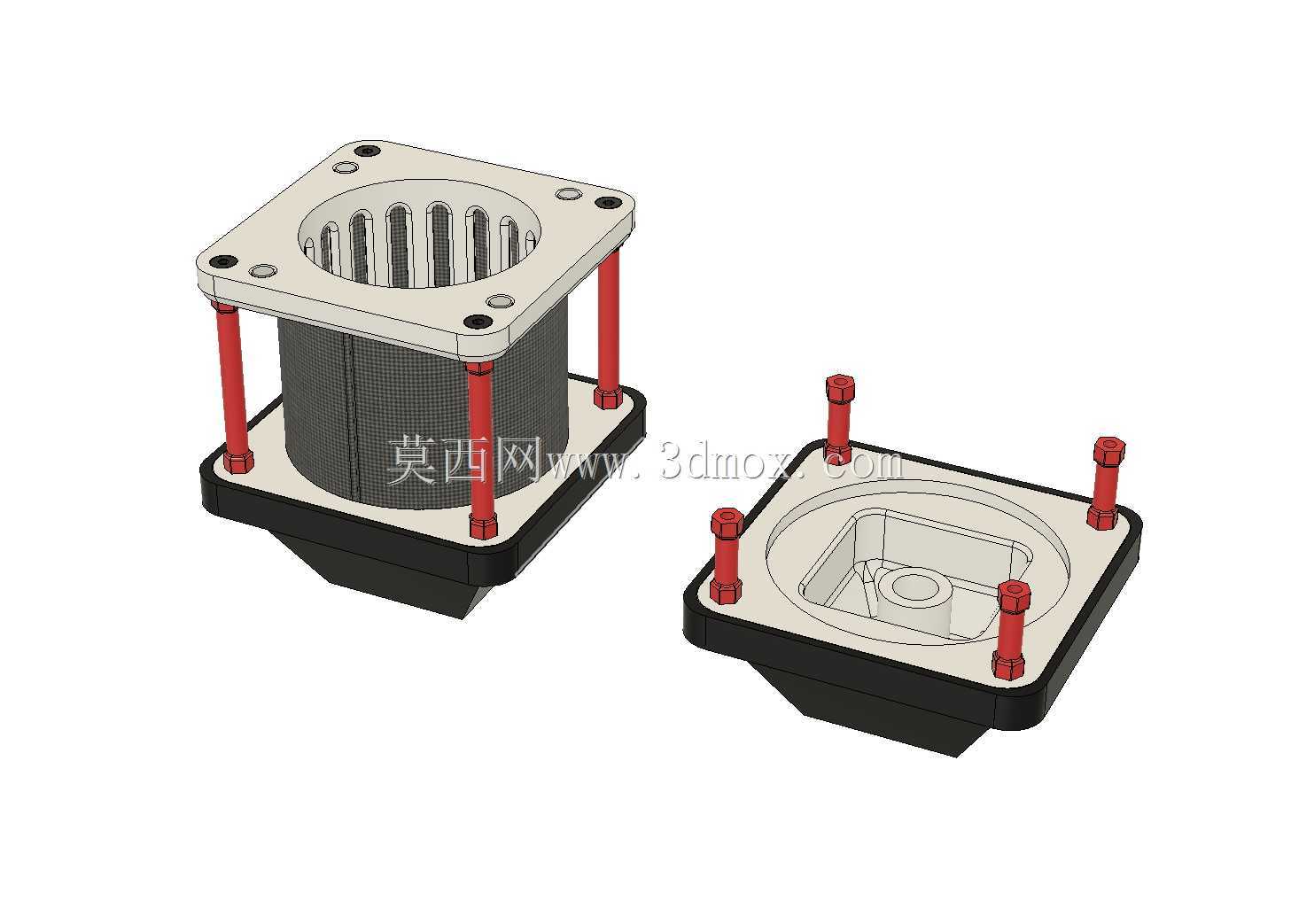

　　底座部分专门设计了两个不同高度的排水接口，低位接口对应设备排水沟的常规安装高度，可直接对接地面排水沟管路，满足常规重力排水的布局需求；高位接口则适配后排式排水管路布局，当设备排水位后方布置有集中排水主管路时，可直接将管路接在高位接口上，无需额外做管路弯折改道，适配不同车间的排水管路排布方案。底座内部集成了集屑口袋结构，切削液进入装置后首先经过扩容的集屑腔，密度较大的金属粉末、切屑会在重力作用下沉降到集屑口袋中，不会直接附着在过滤滤芯表面，能够有效延长滤芯的更换周期，减少过滤组件的耗材消耗。

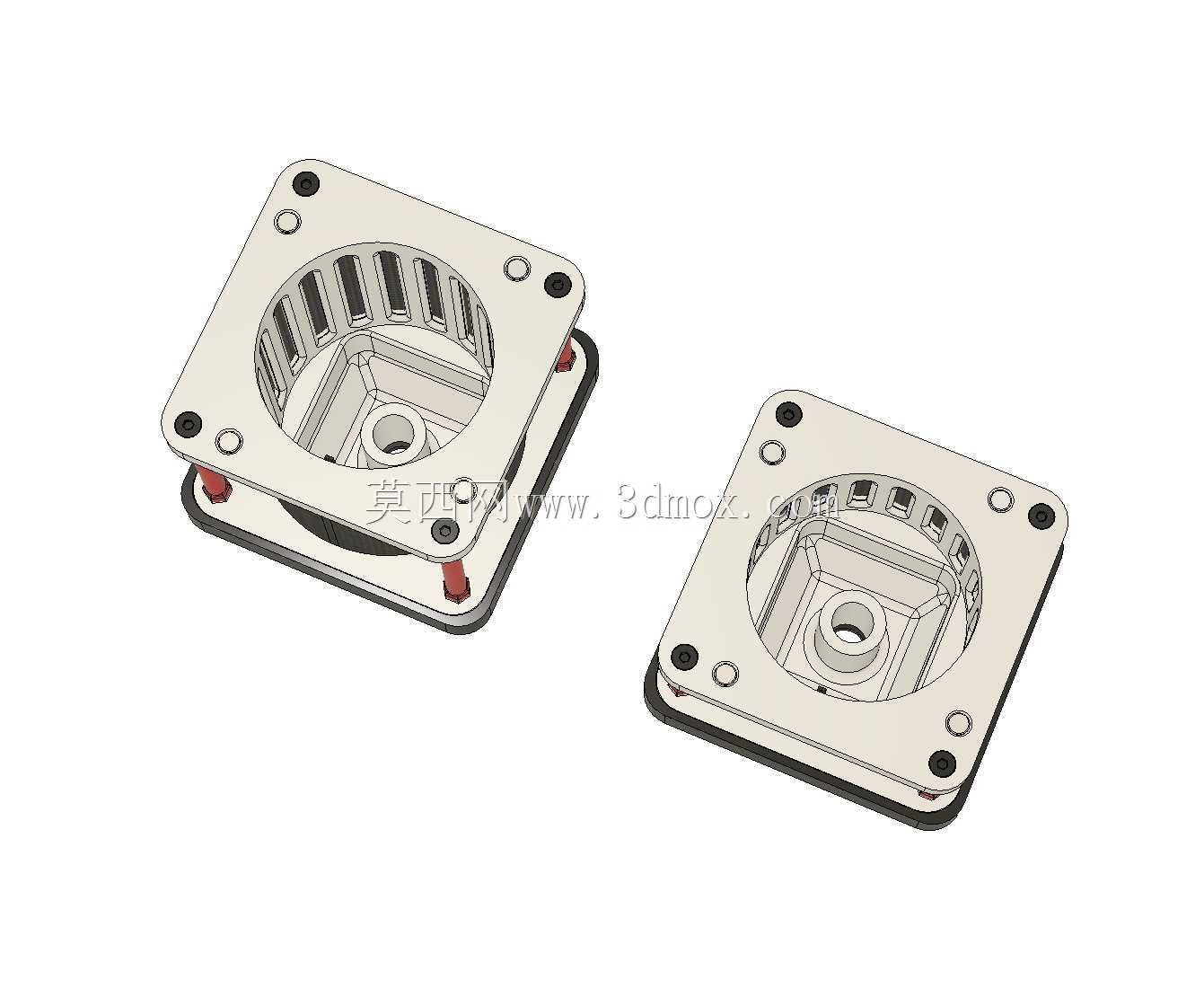

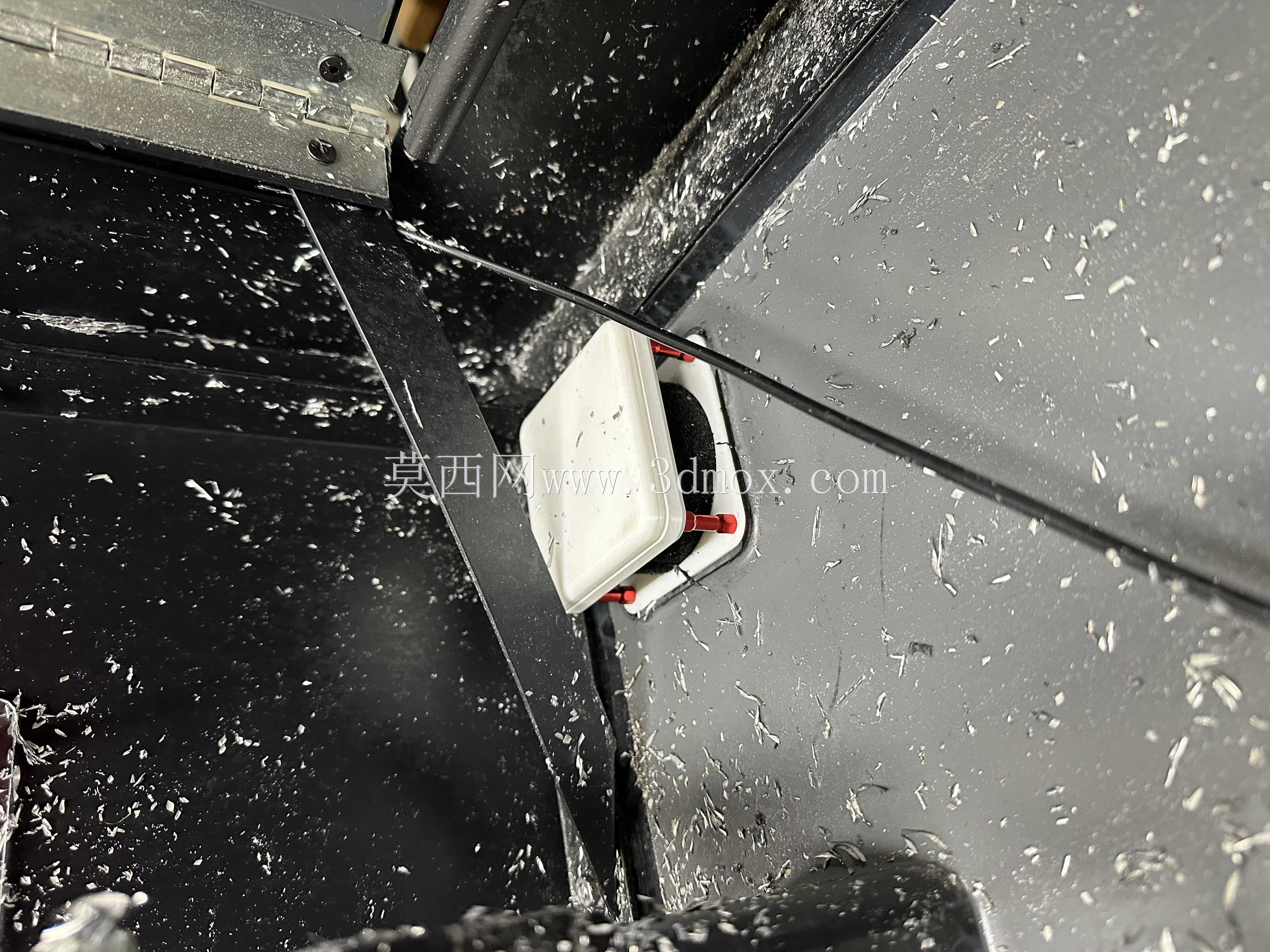

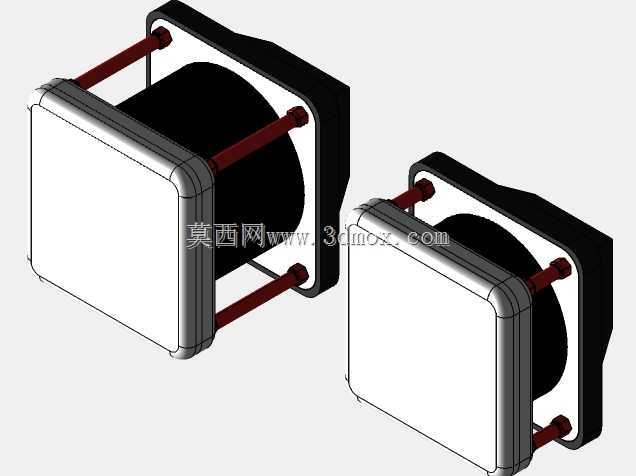

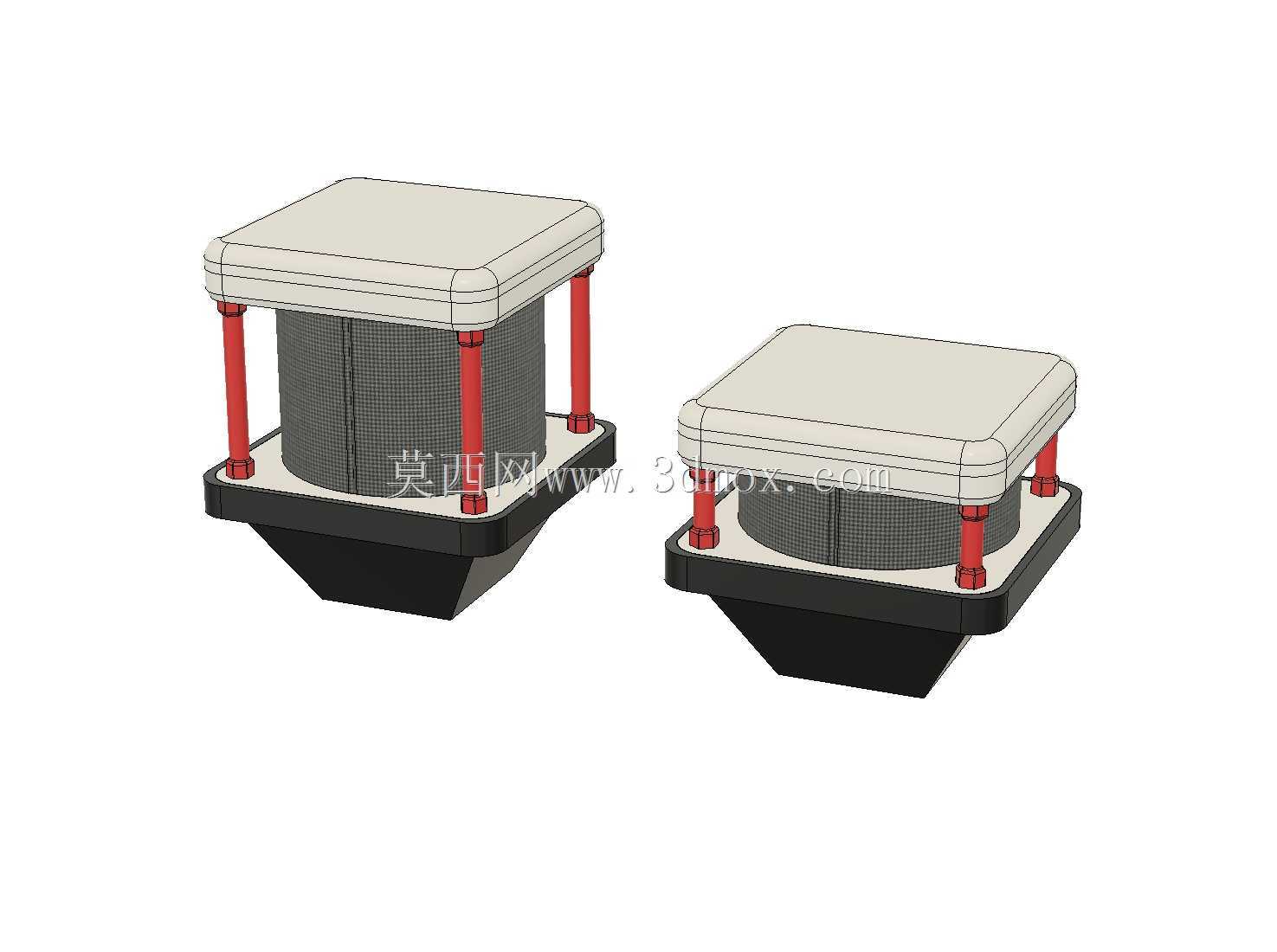

　　安装边界上，装置整体采用方形分层结构，上层端盖与下层底座之间通过四根均匀布置的支撑立柱连接，支撑立柱采用耐腐蚀的金属材质，既保证整体结构的刚性，避免长期浸泡在切削液中出现结构变形，也能让过滤段的滤芯完全暴露在可视范围内，日常巡检时不用拆解就能直接观察滤芯的污染程度。整体外形尺寸完全匹配MR-1排水盆的安装卡位，放入排水盆后边缘与盆体贴合紧密，不会出现切削液从安装缝隙渗漏的情况，连接部位采用标准管路接口尺寸，可直接对接车间常用的塑料排水软管或金属硬管，不需要额外加工转接头。

　　功能设计上，装置同时兼顾了切屑拦截、残渣沉降、管路适配三个核心需求，磁吸端盖采用强磁吸附结构，关闭时密封性能可靠，不会出现切削液从端盖缝隙渗漏的情况，开启时只需要施加较小的外力即可掀开，操作力度适中，不会因为吸附力过大导致日常开启困难。过滤滤芯采用适配的通用规格，更换时不需要采购定制专用滤芯，可直接选用市场上同尺寸的通用过滤元件，降低后期使用的维护成本。针对加工过程中产生的细粉末状切屑，集屑口袋的沉降空间做了扩容设计，能够容纳单次加工周期产生的全部粉末残渣，不会因为积屑过多导致排水流速下降，即使是长时间连续加工的工况，也能保证排水通畅。

　　在结构细节处理上，所有与切削液接触的边角都做了圆弧过渡处理，没有直角积屑死角，清理时可以直接用冲洗枪将内部残留的切屑冲净，不会出现残渣卡在结构缝隙中难以清理的问题。支撑立柱与上下底座的连接部位做了密封处理，避免切削液渗入连接缝隙造成立柱腐蚀，延长装置的整体使用寿命。不同高度的排水接口都做了标准的管螺纹设计，连接管路时可以通过生料带或密封胶实现可靠密封，不会出现接口漏水的问题。
