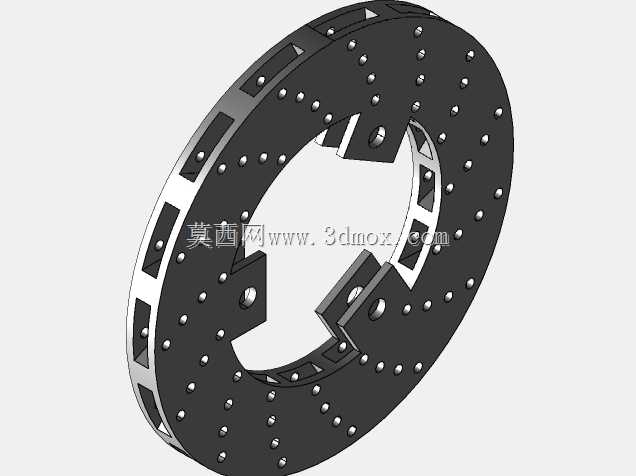

双通风结构带散热孔车用制动盘

　　在商用车、高性能乘用车辆的盘式制动系统中，制动盘作为直接承接摩擦制动力矩的核心部件，其散热性能、结构强度、安装适配性直接决定了连续制动工况下的制动稳定性与部件使用寿命。这款双通风结构的制动盘，在结构设计上打破了传统实心盘的热容量局限，通过盘体内部的径向通风道布局，配合盘面全域分布的圆形散热通孔，在车辆行驶过程中可借助轮辋处的自然气流形成贯穿盘体的冷却风道，将制动过程中摩擦片与盘面摩擦产生的大量热量快速带出，避免连续制动下盘面温度过高引发的热衰退、摩擦系数骤降问题，尤其适配山区路段频繁制动、赛道驾驶高强度制动这类极端工况。

　　从安装边界来看，这款制动盘的中心安装位采用了缺口式定位结构，区别于传统全圆孔位安装的设计，三个对称分布的卡合缺口可直接与轮毂轴头的定位凸台配合，安装时无需反复对位调整孔位，既能保证制动盘与轴头的同轴度，减少高速制动时的盘面跳动量，也能在大制动力矩输出时，通过缺口的面接触分担连接螺栓承受的剪切力，避免螺栓受剪断裂的风险。盘体的内外径比例经过匹配计算，摩擦环宽度适配常规大尺寸制动片的接触范围，既不会因为摩擦面过窄导致单位面积压力过大加剧磨损，也不会因为盘体尺寸冗余增加不必要的簧下质量，影响车辆的悬挂响应速度。

　　设计过程中，通风道的结构走向做了针对性优化，没有采用直连式的径向直通道，而是在通道内设置了分段式的导流凸台，气流进入通风道后会在凸台处形成小幅紊流，延长气流与盘体内壁的接触时间，提升热交换效率，同时凸台本身也作为盘体的内部加强筋，提升了盘体在高温下的抗形变能力，避免长时间高温工况下盘面出现翘曲变形，导致制动时方向盘抖动、制动踏板弹脚的问题。盘面分布的散热孔并非简单的垂直通孔，孔口边缘做了微小的倒角处理，一方面可以减少制动片与孔边接触时的切削效应，降低制动片的异常磨损，另一方面也能在制动过程中刮除摩擦片表面的磨屑，避免磨屑在盘面与摩擦片之间形成磨粒磨损，延长摩擦副的整体使用寿命。

　　在实际装车应用场景中，这类通风制动盘除了适配常规的民用改装车辆，也可配套在机床加工设备的主轴制动机构、起重设备的行走轮制动端等需要稳定制动力矩的工业场景，其双通风结构带来的热稳定性，可满足工业设备长时间高频次制动的需求，不会因为短时间内多次制动出现制动力矩衰减。结构建模过程中，对盘体的壁厚做了等强度设计，摩擦环区域的壁厚均匀一致，保证受热时的膨胀量均匀，避免局部应力集中；安装法兰区域的厚度做了加厚处理，承受轴头连接的预紧力与制动力矩的复合载荷，不会出现安装位开裂的问题。盘体的外边缘做了微小的倒角处理，避免安装、转运过程中边缘磕碰产生缺口，导致高速旋转时出现动不平衡量，影响制动平顺性。

　　从结构细节来看，盘面上的散热孔采用了交错排布的方式，相邻两圈的孔位互相错开，既保证了盘面的通风开孔率，提升散热效率，也不会因为孔位连续排布导致摩擦面的有效接触面积损失过大，保证制动时的摩擦力矩输出稳定。内部通风道的截面尺寸经过匹配，不会因为通道过窄导致气流阻力过大、通风量不足，也不会因为通道过宽导致盘体整体强度下降，在散热性能与结构强度之间找到了合理的平衡点。建模时对所有的棱边都做了圆角过渡处理，避免应力集中点的存在，提升部件的疲劳寿命，即使在反复冷热循环的工况下，也不会在棱边位置产生疲劳裂纹。
