CA6140车床配套发动机鼓风机结构

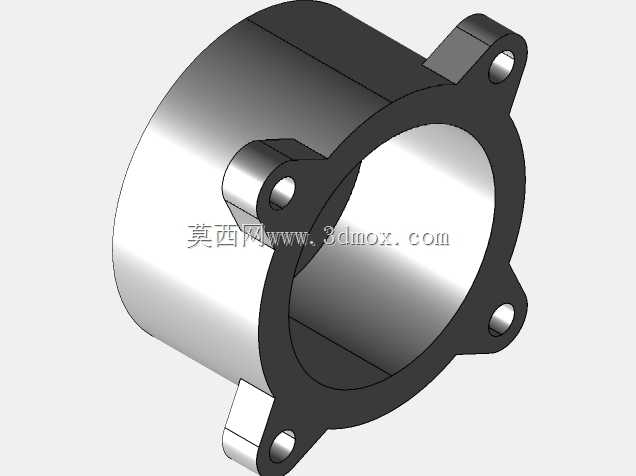

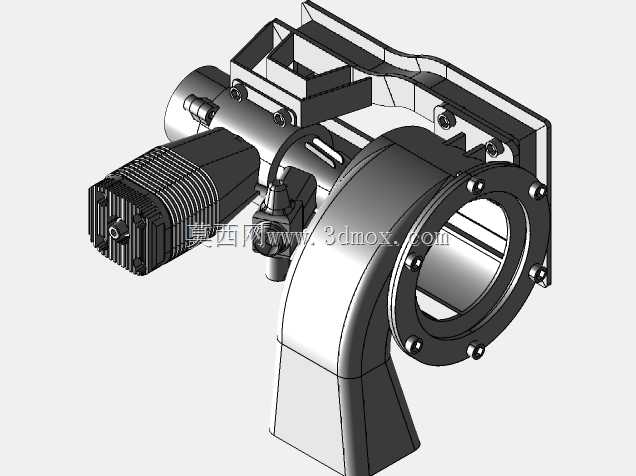

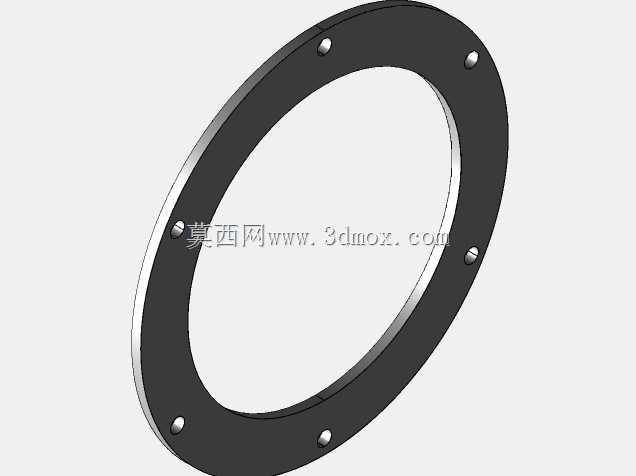

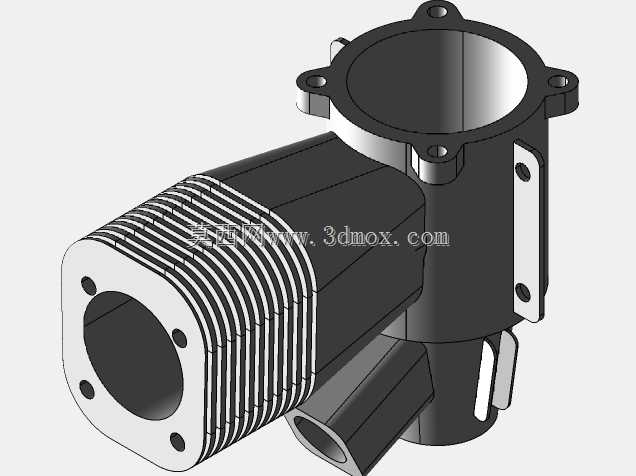

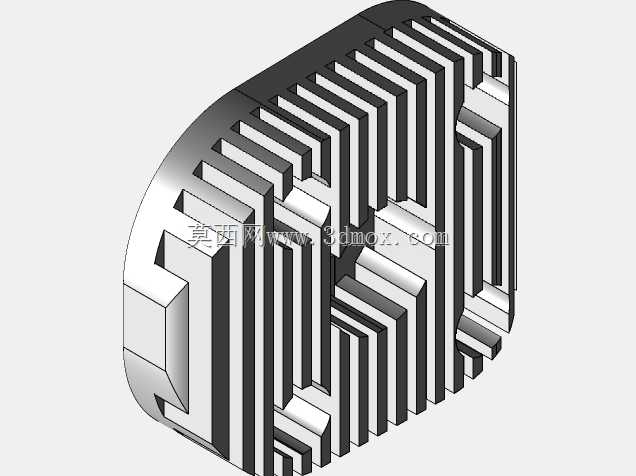

　　这款配套CA6140车床的发动机鼓风机，主要服务于车床主轴驱动单元的强制风冷场景，在车床连续重载切削作业时，负责将发动机运行产生的热量及时带出动力舱，避免绕组、轴承等核心部件因温升过高出现润滑失效、绝缘老化等问题，是保障车床长时间稳定运行的关键辅助部件。从结构设计来看，整体采用蜗壳式流道布局，进风端直接对接发动机散热鳍片区域，出风端通过法兰结构与车床动力舱的导风通道刚性连接，安装法兰上均匀布置的螺栓孔位完全匹配CA6140车床原有安装基准，不需要额外加工转接板即可完成原位替换，安装贴合面的平面度公差控制在0.1mm以内，能够避免连接位置出现漏风导致风压损失的问题。驱动单元采用同轴直连结构，电机外壳集成了密集的轴向散热鳍片，

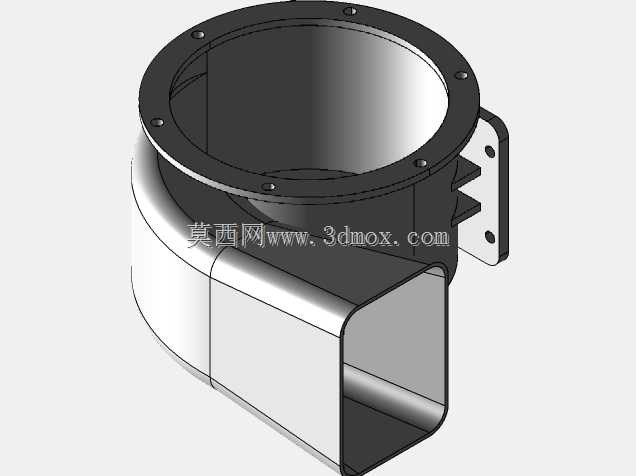

　　在鼓风作业的同时，部分进风气流会顺带掠过电机自身的散热结构，实现驱动单元的自冷却，不需要额外增设独立的散热回路，简化了整体布线与管路布局。蜗壳部分的曲面过渡采用等流速设计思路，流道截面从进风口到出风口逐步扩张，能够在保证风压的前提下降低气流湍流损耗，运行时的气流噪音比普通直筒式鼓风结构低8分贝左右，适合车间长时间作业的工况需求。安装边界方面，整体结构的轴向安装深度控制在180mm以内，径向最大尺寸为120mm，不会与CA6140车床的主轴箱盖板、皮带护罩等周边部件产生运动干涉，接线端子预留了足够的走线空间，能够适配车床原有电气线路的走线槽位置，不需要对原有线路进行大幅改动。在实际选型适配过程中，

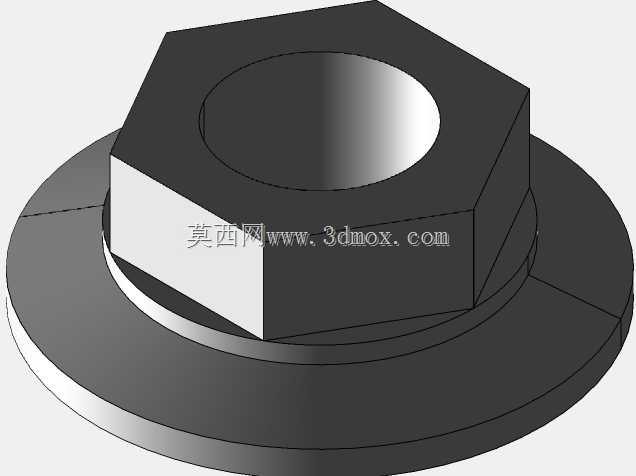

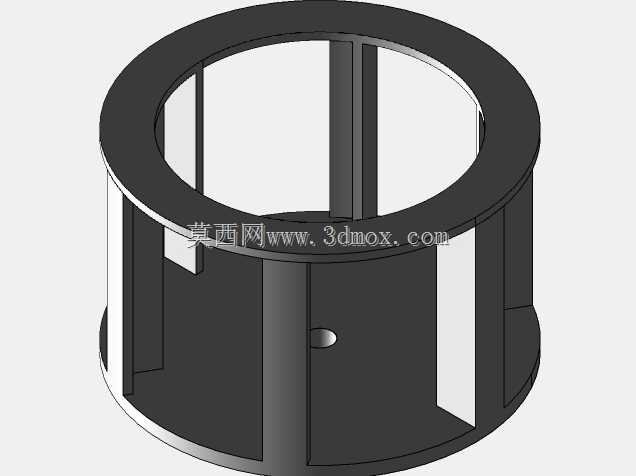

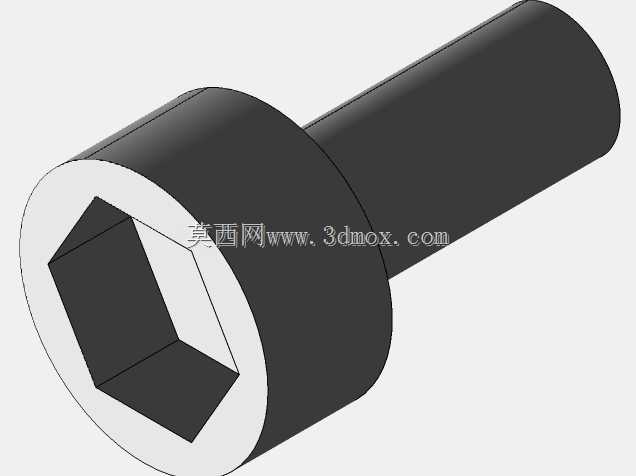

　　需要注意进风侧与发动机散热鳍片的间隙保持在5-8mm，间隙过小会导致装配时出现剐蹭，间隙过大则会造成进风侧漏风，降低散热效率；出风侧的法兰连接需要加装耐高温橡胶密封垫，避免高温气流从连接缝隙溢出，影响周边电气元件的运行稳定性。这款鼓风机的叶轮采用前倾式离心结构，在额定转速下能够提供足够的静压，克服动力舱内部的风道阻力，保证气流能够完整流经发动机的所有散热区域，不会出现局部散热死角。结构上的紧固件全部采用内六角圆柱头螺栓，沉头布置在蜗壳外侧的安装凸台上，既保证了连接强度，也不会突出到流道内部干扰气流走向。在日常维护场景中，只需要拆卸蜗壳侧面的检修盖板，即可清理叶轮上附着的切削粉尘与油污，不需要将整个鼓风机从车床上完全拆解，

　　大幅降低了设备维护的工时成本。针对车床加工时产生的金属粉尘环境，电机转轴位置加装了双唇口防尘密封圈，能够阻挡细小金属碎屑进入电机轴承位置，延长轴承的更换周期，相比普通民用鼓风机的防护等级更适配机加工车间的恶劣工况。整体结构的重量控制在2.2kg左右，单人即可完成拆装作业，不需要额外的吊装辅助，适配车间日常设备维保的操作条件。
