CA6140车床配套圆形编织结构铁网

　　这款圆形编织结构铁网是CA6140普通车床的配套防护构件，在车床实际运行场景中，主要承担主轴箱端部、冷却系统回流口或者操作区域防护挡板的功能，日常加工时，高速旋转的卡盘带动工件切削会产生大量飞溅的带状、颗粒状铁屑，同时切削液会顺着加工区域往床身下部回流，该铁网能够在不阻碍气流、切削液流通的前提下，阻挡大尺寸铁屑、加工崩碎的工件碎块飞溅到操作区域伤害操作人员，也能避免大块杂物掉入冷却回流槽造成管路堵塞。从结构设计来看，整体采用圆形平板式构型，外圈设置一圈实心环形安装边框，边框厚度大于网面编织结构的厚度，安装时边框可以直接贴合在车床对应的安装座面上，通过边框上预设的沉孔位用螺栓压紧固定，不需要额外设计压边结构，安装后网面保持平整，

　　不会因为切削液冲刷、铁屑撞击出现凸起变形。网面部分采用交错编织的金属丝咬合结构，每根金属丝的弯折角度、相邻丝条的搭接间隙都经过匹配设计，网孔的通透率控制在合理区间，既能够保证切削液快速透过网面回流到冷却水箱，又能拦截尺寸超过3mm的铁屑碎块，避免其进入冷却循环系统划伤水泵叶轮、堵塞冷却喷嘴。设计过程中需要重点考量网面的抗冲击性能，车床进行粗加工时，崩碎的铁屑飞出速度可达每秒十余米，编织丝的直径选择经过反复校核，既不会因为丝径过粗导致网面重量过大、通透率不足，也不会因为丝径过细被高速铁屑击穿，同时编织节点处的咬合紧密度足够，长期受铁屑撞击、切削液腐蚀也不会出现丝条松脱、网孔变大的问题。安装边界方面，

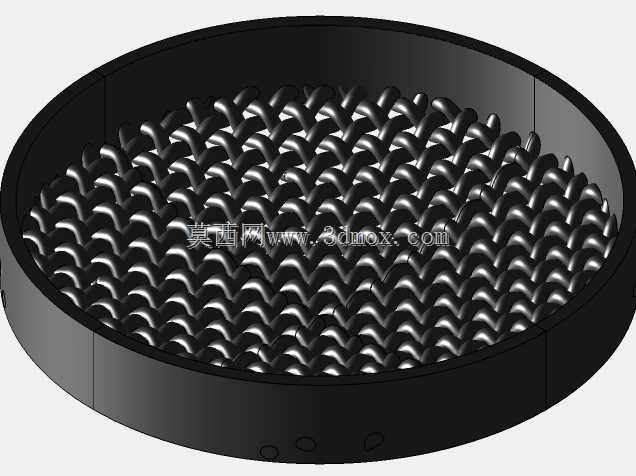

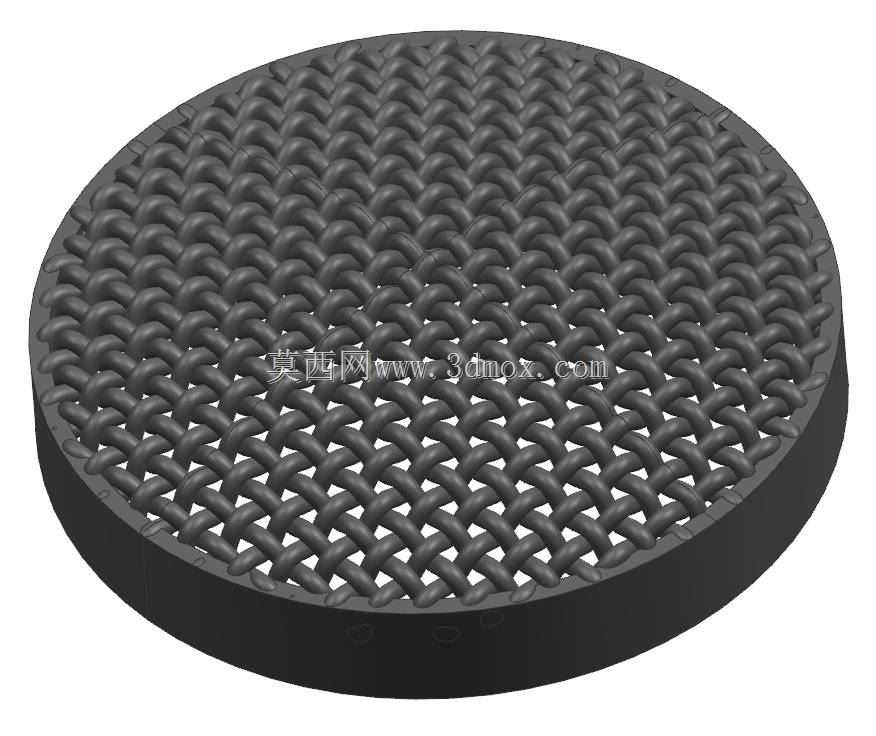

　　整体外圆尺寸与CA6140车床对应安装位的内嵌槽尺寸完全匹配，边框的厚度与安装槽的深度一致，安装后网面与周边护板表面齐平，不会出现突出的棱边勾挂操作人员的工作服、擦拭用的棉纱，也不会出现凹陷积留铁屑的问题。日常设备维护时，该铁网可以直接拆下清理，网面的编织结构没有清洁死角，用毛刷清扫或者高压气枪吹扫就可以去除嵌在网孔里的细碎铁屑，不需要额外的清洁工具。在实际建模过程中，编织结构的建模需要还原每根金属丝的螺旋弯折形态，相邻丝条的装配关系要完全贴合实际编织工艺，不能出现丝条之间的干涉间隙，保证模型导入工程软件后可以直接用于装配验证、防护性能仿真，外圈边框与网面的连接部分做了一体化的结构处理，还原实际生产中焊接固定的连接强度，

　　边框上的安装孔位尺寸、孔位间距完全匹配CA6140车床原厂安装尺寸，替换原厂配件时不需要对车床安装位进行二次加工。不同于普通的平面冲孔网，这种编织结构的铁网在受到外力撞击时可以通过丝条之间的微小形变吸收冲击能量，抗疲劳性能更好，长期受振动、冲击也不会出现网面开裂的问题，在车床的日常使用场景中，这类防护网属于易损配件，长期受铁屑磨损、切削液腐蚀后需要定期更换，精准的三维模型可以帮助配件生产厂家快速匹配生产参数，也能帮助设备维修人员提前确认配件适配性，避免采购的配件尺寸不符无法安装。
