马铃薯切割加工专用设备结构设计

　　在薯类初加工的生产场景中，马铃薯切割是净菜加工、薯类制品预处理环节的核心工序，传统人工切制不仅效率低下，切割规格一致性差，还容易因人工操作带来食材污染风险，这款马铃薯切割设备的结构设计，正是针对中小型薯类加工产线的连续作业需求开发，可适配净菜配送中心、小型食品加工厂、农产品合作社的日常加工场景，完成马铃薯的定向切条、切片作业，替代人工完成重复性的切割工序。

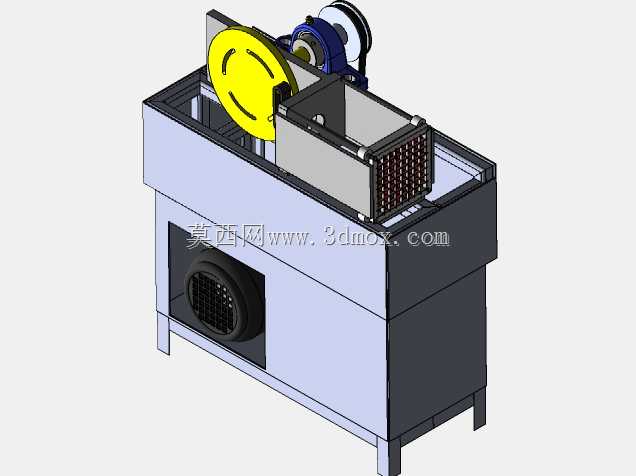

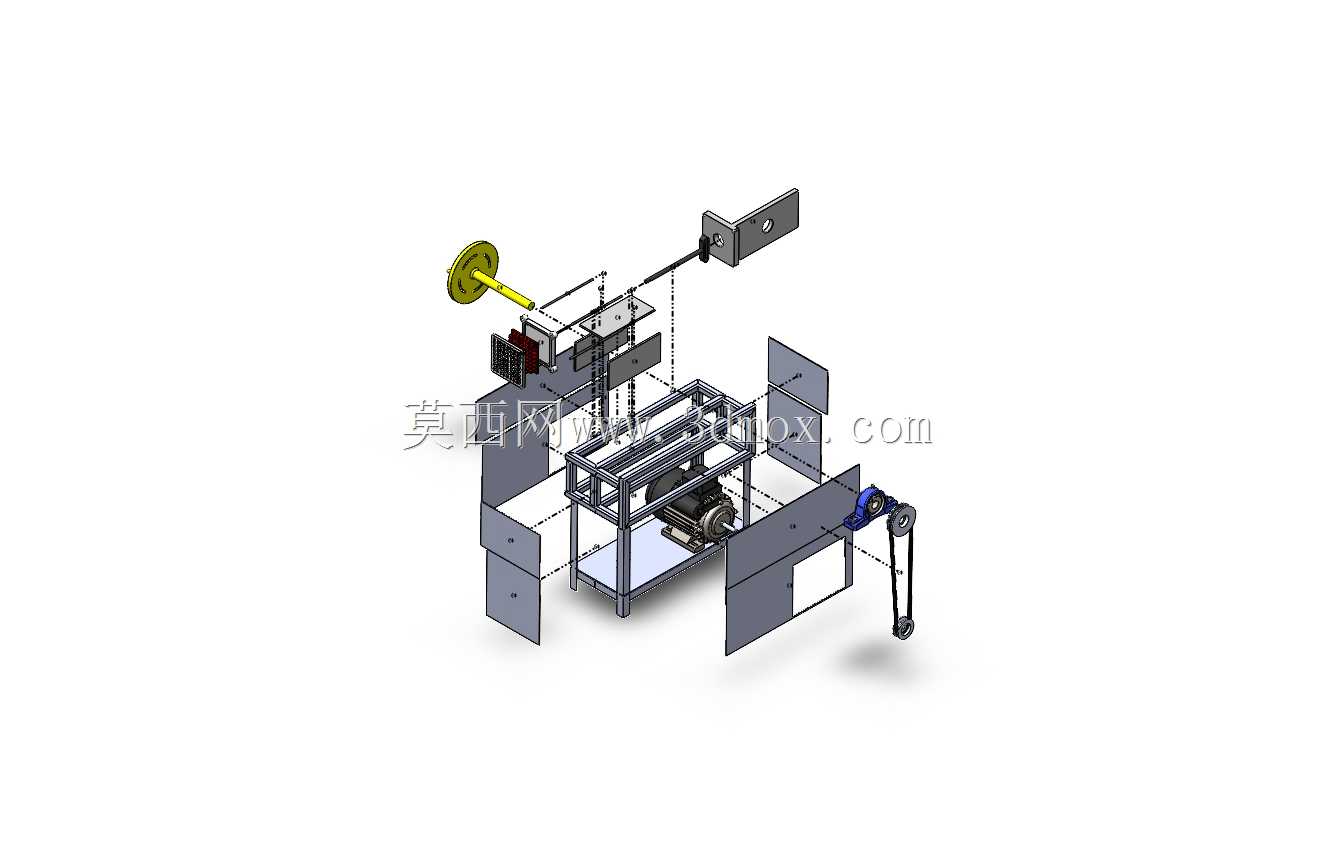

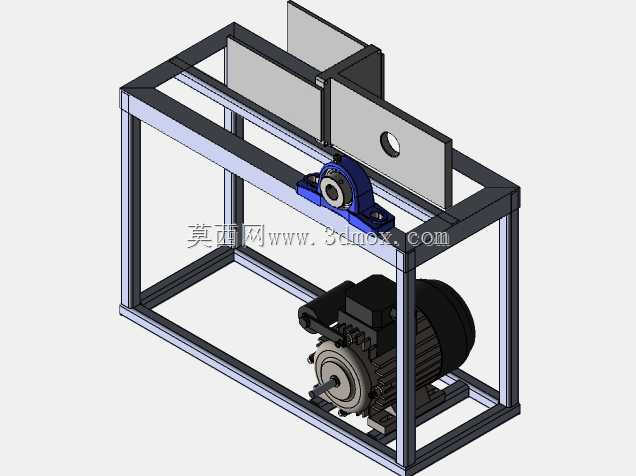

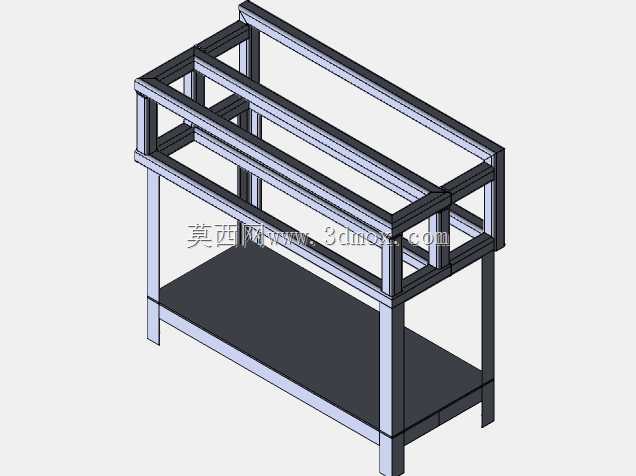

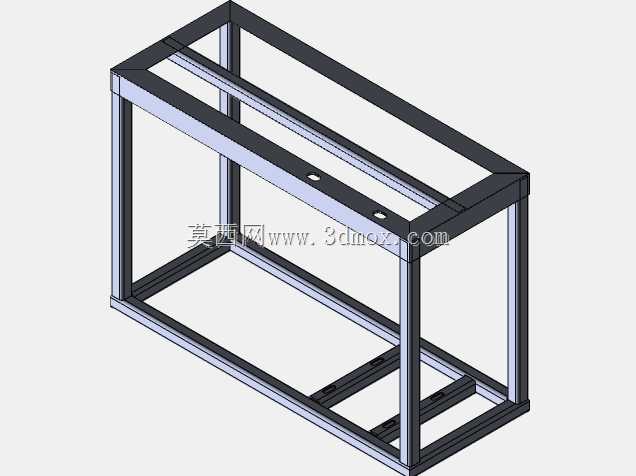

　　从整体结构布局来看，设备采用框架式方通焊接机架作为承载基础，机架底部预留了可调脚杯的安装位，可根据车间地面平整度调整设备水平度，避免作业过程中因传动机构运转产生的共振偏移，机架整体的安装边界控制在长1200mm、宽700mm、高1100mm范围内，可直接对接现有薯类清洗输送线的出料端，不需要对现有产线做大规模改造，设备进料端设置了倾斜导料槽，可承接上游清洗工序输出的马铃薯，依靠物料自重滑入夹持输送工位，不需要额外配置进料推送机构，简化了整体传动链路。

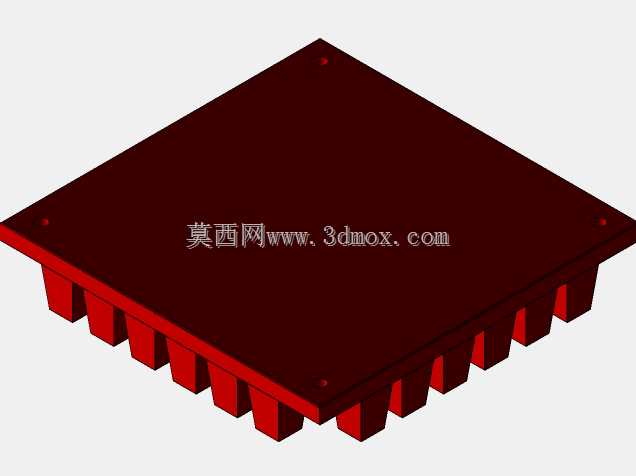

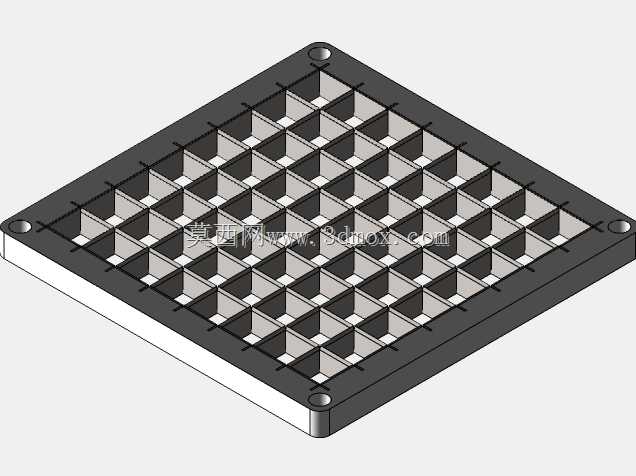

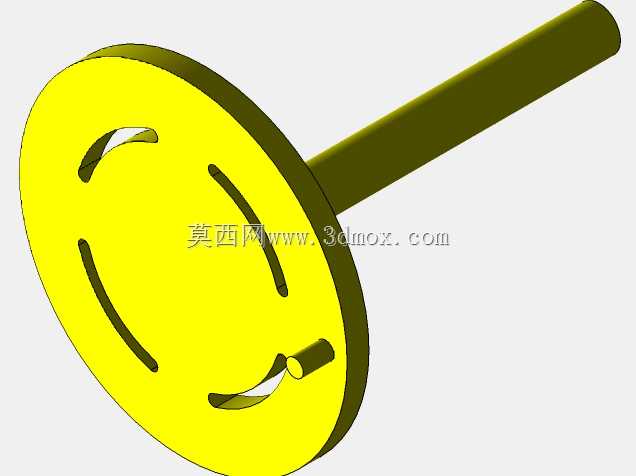

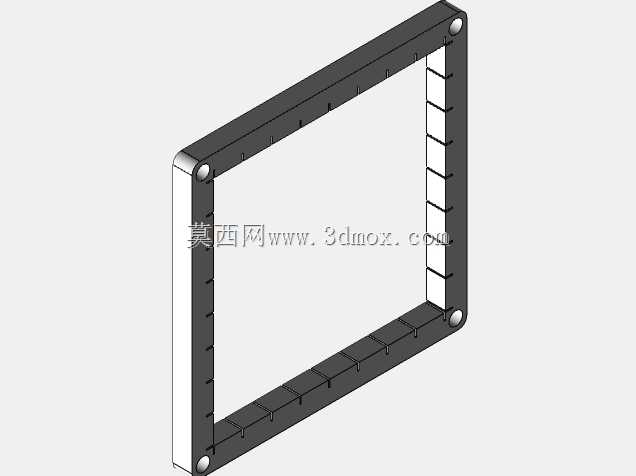

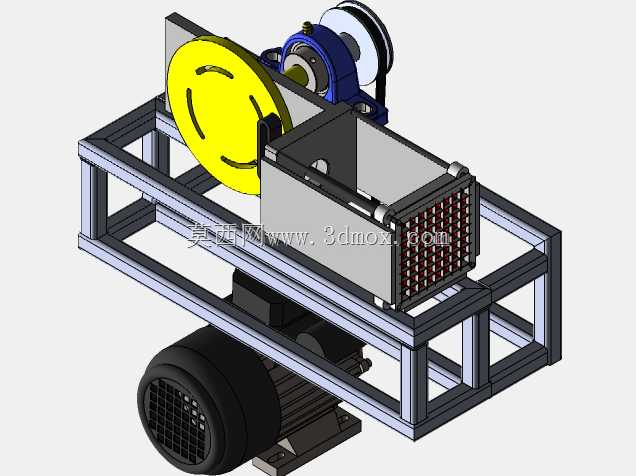

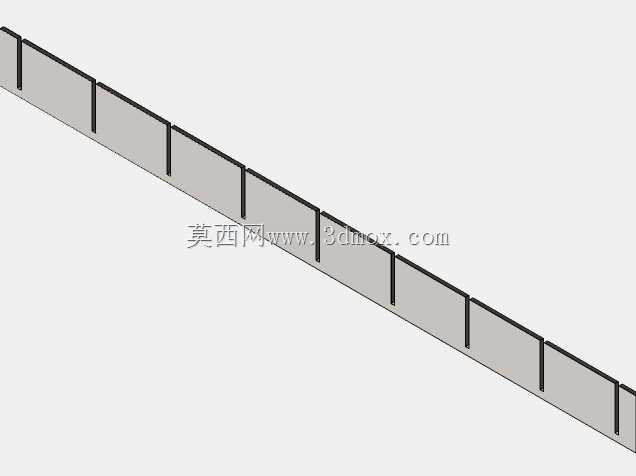

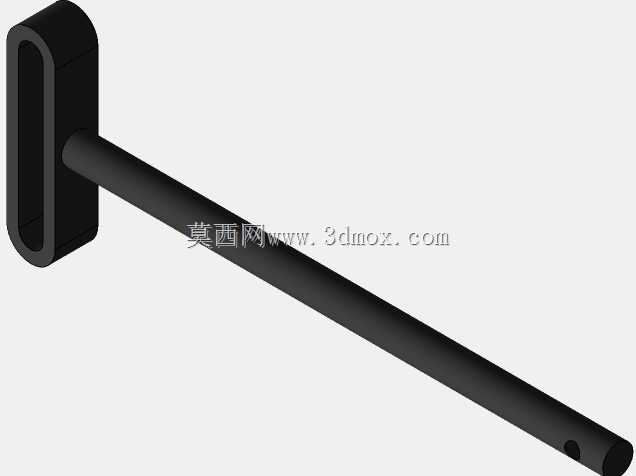

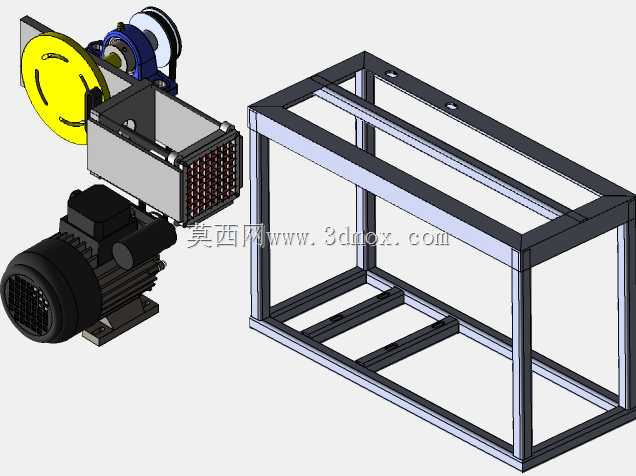

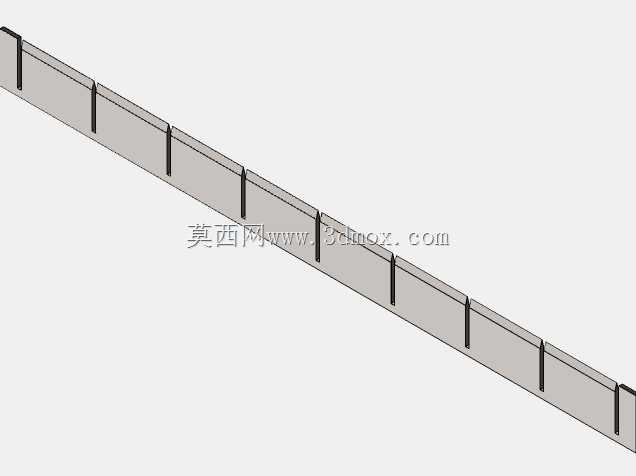

　　核心切割执行机构采用曲柄连杆驱动的往复式切刀结构，切刀安装座设置了可快速拆卸的锁紧结构，可根据加工需求更换不同规格的刀片组，实现10mm方条、5mm薄片等不同切割规格的快速切换，切刀的运动行程经过参数校核，往复运动过程中与下方输送链板的间隙控制在2mm以内，既避免了切刀与输送结构发生运动干涉，也能保证马铃薯被完全切断，不会出现连刀的情况。输送机构采用带定位挡板的不锈钢链板，链板上的定位凸台可对进入工位的马铃薯做初步姿态校正，保证物料在切割工位的摆放方向一致，提升切割成型后的规格统一率，链板的驱动端与切割机构的驱动轴通过链轮做同步传动，保证输送步进距离与切刀往复频率完全匹配，不会出现物料输送过位或者切割空程的情况。

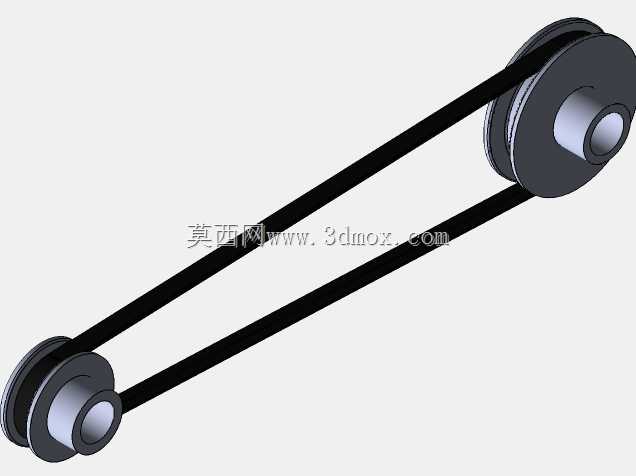

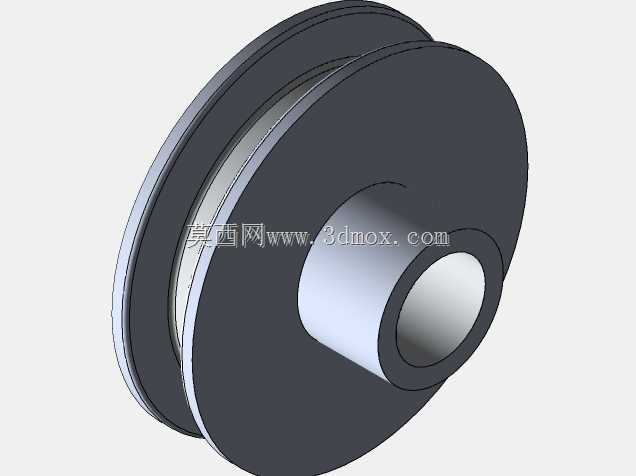

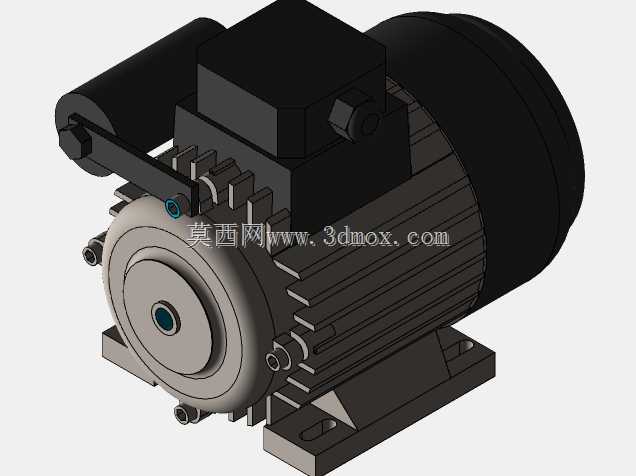

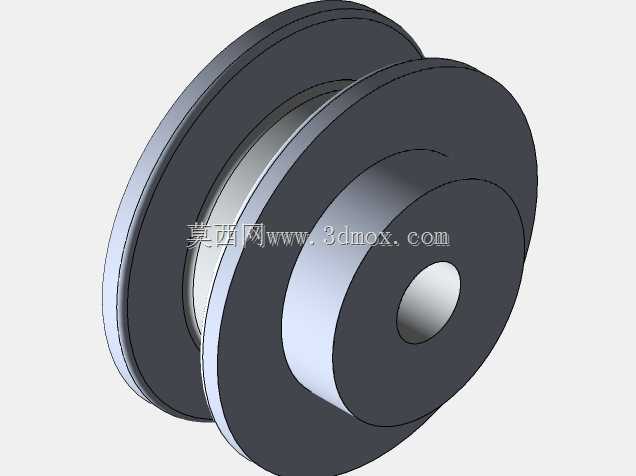

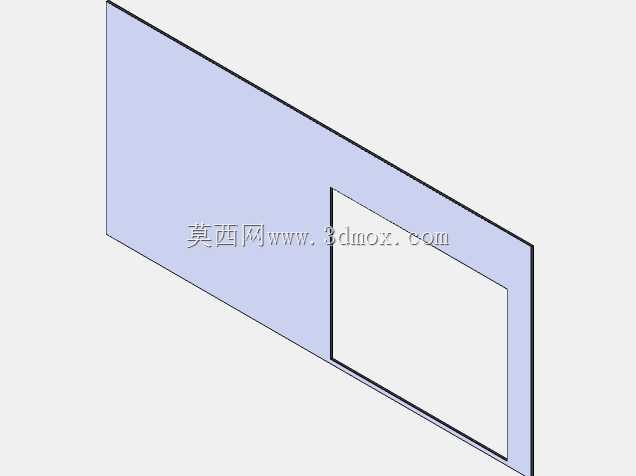

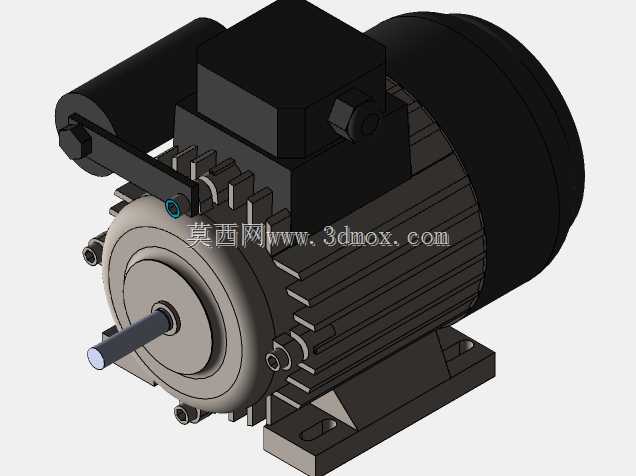

　　设备的动力输入端设置在机架侧方，采用皮带轮减速结构传递动力，皮带传动的结构形式可在切割过程中遇到硬质异物卡滞时，通过皮带打滑实现过载保护，避免硬冲击损坏切刀或者传动齿轮，侧方的手轮结构可用于设备调试阶段的手动盘车，方便操作人员检查切刀与链板的配合间隙，在设备维护、刀片更换时也可通过手动盘车将切刀调整到便于操作的位置，提升维护作业的安全性。设备的外围护板采用快拆式不锈钢薄板制作，所有护板均通过手拧螺丝与机架连接，日常清理设备内部残留的薯渣、淀粉时不需要借助专用工具即可快速拆卸护板，符合食品加工设备的日常清洁要求，护板上预留的观察槽可让操作人员在设备运行过程中直接观察内部切割工位的作业状态，及时发现卡料、切刀磨损等异常情况。

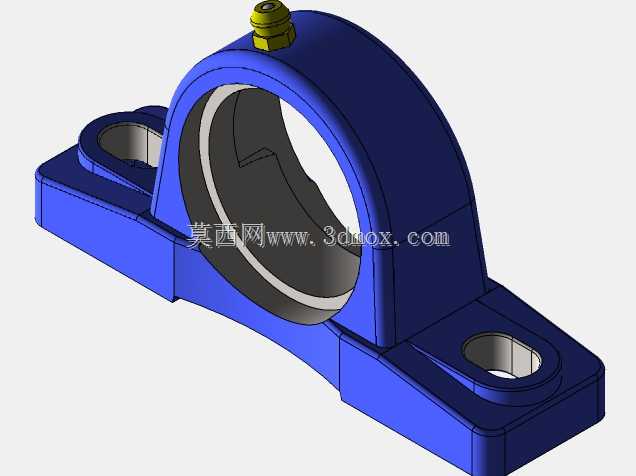

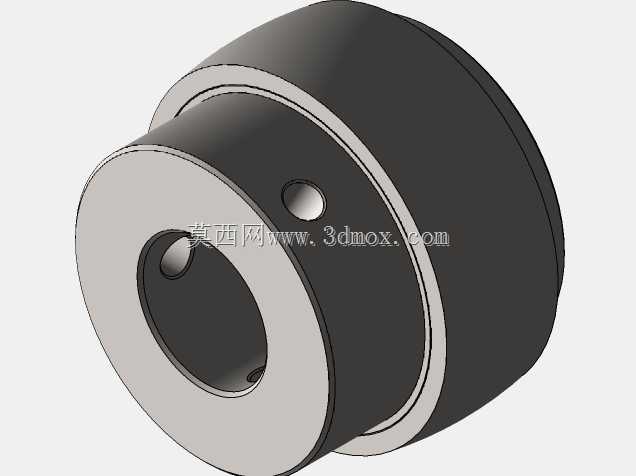

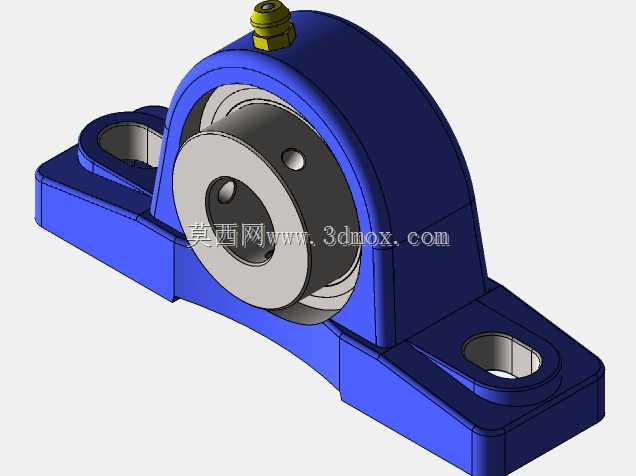

　　在设计过程中，所有与马铃薯接触的零部件均采用食品级304不锈钢材质，机架焊接位置全部做打磨圆角处理，不存在卫生清理的死角，避免长期使用过程中残留的物料发生霉变污染食材；传动部分的轴承座全部设置在机架外侧，与加工区域做物理隔离，防止润滑脂泄漏污染加工物料，同时也便于后期对轴承做定期注脂维护。设备的出料端设置了倾斜出料导板，切割完成的马铃薯料可顺着导板直接滑入下游的漂洗或者收集工位，不需要额外配置出料输送结构，整体结构紧凑，传动链路短，日常运行的故障率低，对操作人员的技能要求不高，经过简单培训即可完成设备的操作、日常清理与基础维护工作，非常适合中小型加工场景的使用需求。
