六边形镂空蜂窝结构环形饰件设计

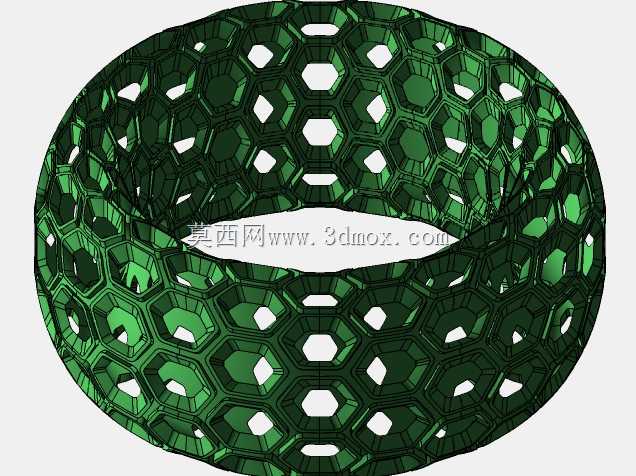

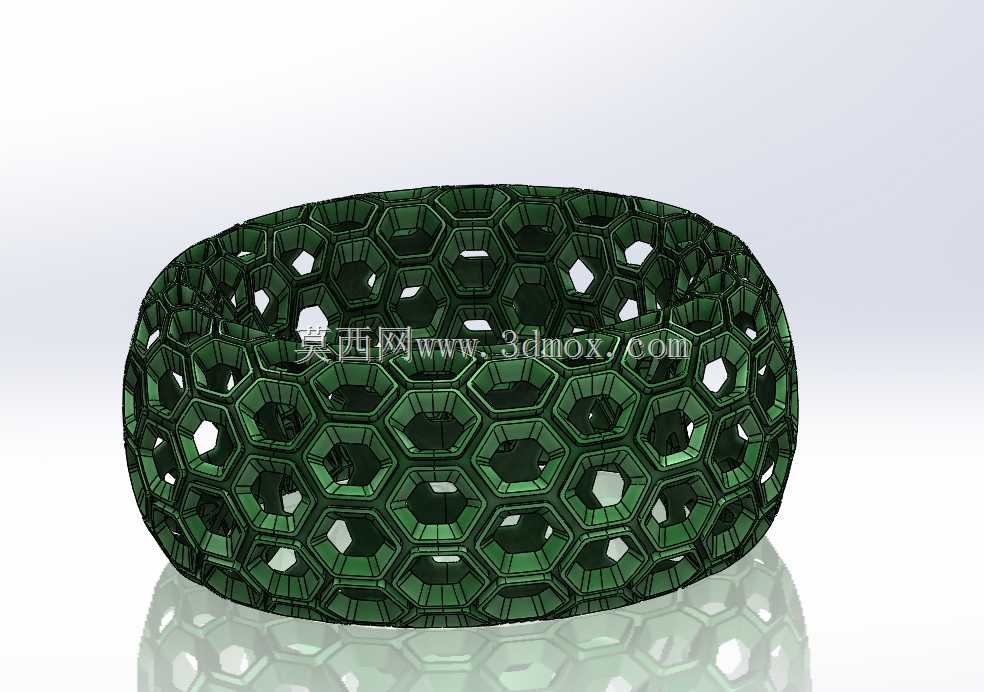

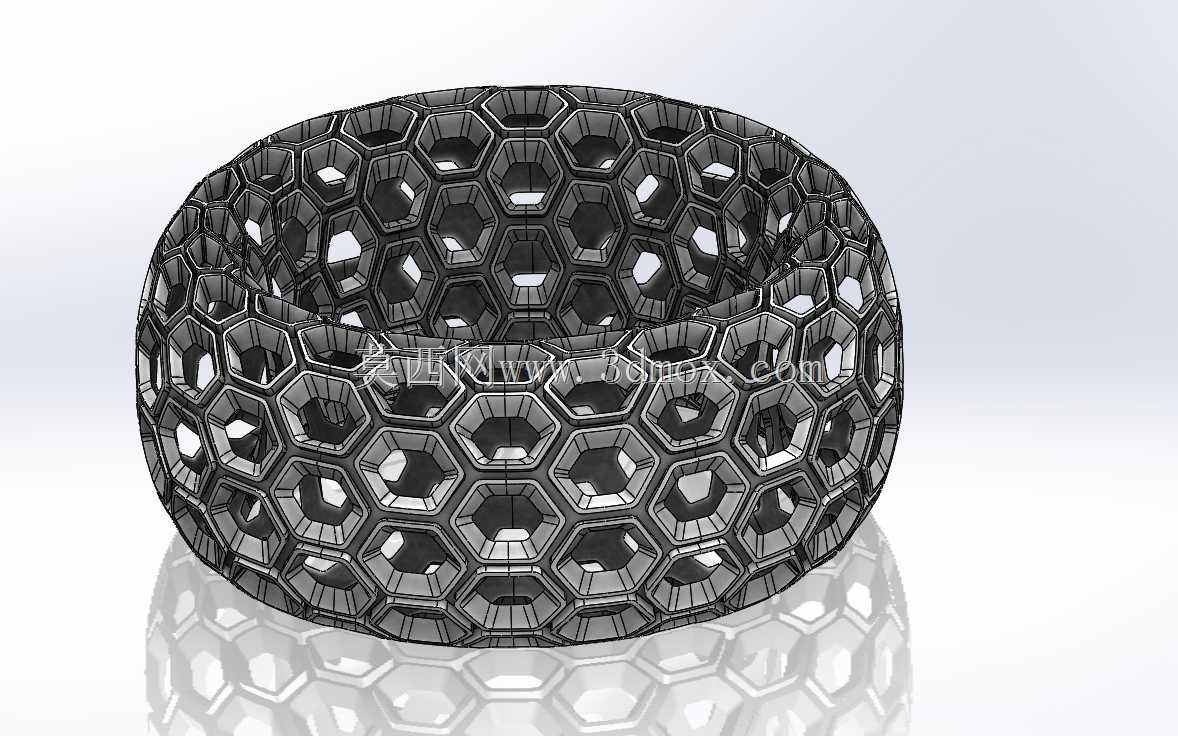

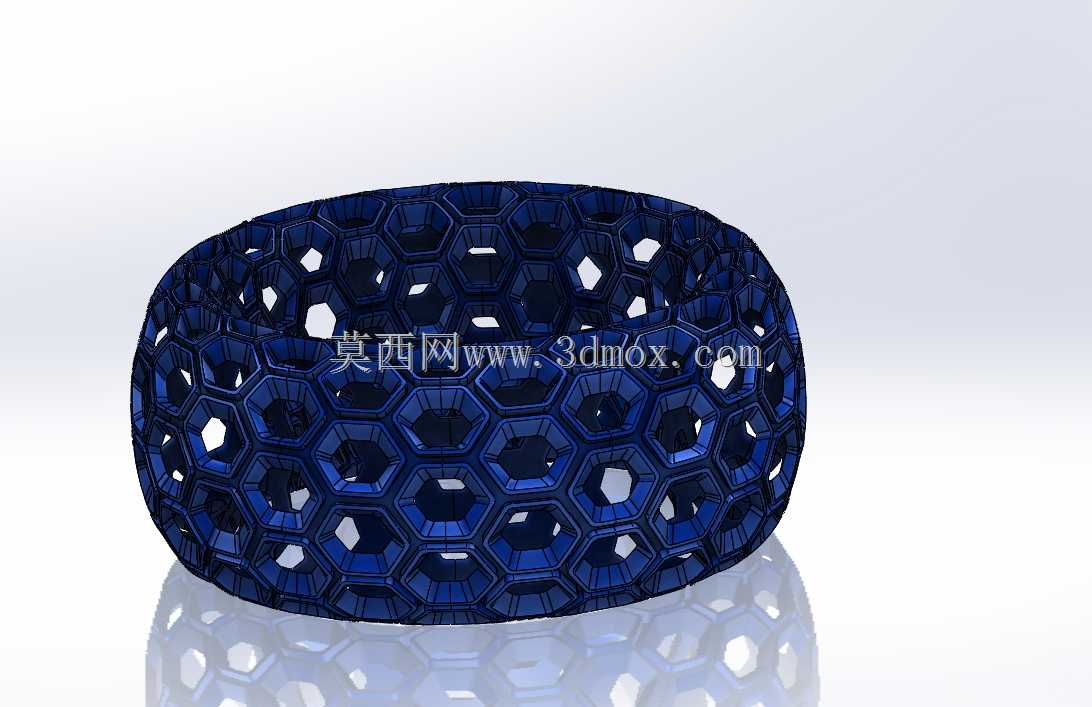

　　这类蜂窝镂空环形结构的设计，最初是从首饰定制领域的轻量化需求切入的，日常接触的贵金属饰件如果采用实心结构，不仅佩戴重量大造成指部压迫，材料成本也会居高不下，而蜂窝构型的力学特性刚好能解决这一矛盾——正六边形网格在同等用料下的面内刚度、抗形变能力远高于同厚度的实心薄壁环，日常佩戴过程中受到挤压、磕碰时，应力会沿着六边形的棱边均匀分散，不会出现局部应力集中导致的结构断裂。从结构设计的细节来看，整个环体的壁厚控制在0.8mm到1.2mm区间，六边形单元的内切圆直径根据环体的曲率做了渐变调整：环体外曲面的六边形单元尺寸略大于内曲面，避免曲面弯折处出现网格畸变，每个六边形的棱边都做了0.15mm的圆角过渡，一方面是消除加工后的锐边毛刺，

　　提升佩戴接触的舒适度，另一方面也能避免棱边应力集中，提升结构的抗疲劳性能。很多人会觉得这类结构只是装饰性的造型，实际上在工业领域类似的构型也有广泛的应用场景，比如航空航天领域的环形密封支撑件、轻量化轴承保持架，都会采用类似的蜂窝镂空结构，在保证结构强度的前提下最大限度降低零件自重，减少转动过程中的惯量。做这个结构的三维建模时，首先要确定环体的基础回转轮廓，根据适配的使用场景确定环的内径、外径与宽度：如果作为首饰使用，内径需要匹配常规的指围尺寸，宽度控制在6mm到8mm区间，避免过宽影响手指活动；如果作为工业支撑环使用，尺寸则要匹配安装位的轴径与腔体边界，预留0.02mm到0.05mm的安装配合间隙。

　　建模过程中最容易出问题的是曲面网格的投影环节，直接在平面上排列六边形再弯曲成环的话，会出现环体内侧网格挤压重叠、外侧网格拉伸变形的问题，正确的逻辑是先建立环体的UV曲面参数，在参数平面上按照等比例排布正六边形单元，再映射到环体的内外曲面上，之后通过加厚、布尔运算切除多余材料，最后对所有棱边做统一的圆角处理。从安装适配的角度来说，这类镂空环形件如果用于工业场景，两端的配合面需要保证0.02mm以内的平面度，避免安装后出现偏载；如果作为饰件使用，内外曲面的粗糙度要达到Ra0.8以下，接触皮肤的位置不能有任何凸起或锐边。结构的受力验证环节，需要模拟径向挤压、轴向扭转的工况：径向施加100N的挤压力时，环体的最大变形量要控制在0.

　　1mm以内，卸载后无塑性形变；轴向施加50N的扭转力时，六边形棱边的最大应力要低于材料的屈服强度，保证长期使用不会出现结构失效。另外这类蜂窝结构还有一个隐性的优势，就是镂空的孔隙可以在减重的同时，提升结构的透气性能，作为饰件使用时不会因为长期贴合皮肤造成闷汗，作为工业支撑件使用时，孔隙可以容纳润滑介质，提升配合位置的润滑效果，减少转动过程中的磨损。实际加工环节，如果采用金属3D打印工艺制作，需要对每个六边形的棱边做打印角度的优化，避免出现大于45度的悬垂结构，减少支撑材料的使用，降低后处理的工作量；如果采用精密铸造工艺，要注意蜡模的脱模角度，避免六边形的内角位置出现缺料或者飞边。很多初级建模者做这类结构时，容易出现单元尺寸统一不做曲率适配的问题，最后做出来的环体在曲面弯折位置的六边形歪扭，不仅视觉效果差，结构受力也会出现薄弱点，只有根据环体的曲率变化动态调整每个六边形的尺寸与角度，才能保证整个环体的网格均匀，受力性能一致。
