CA6140机床配套注塑模具结构设计

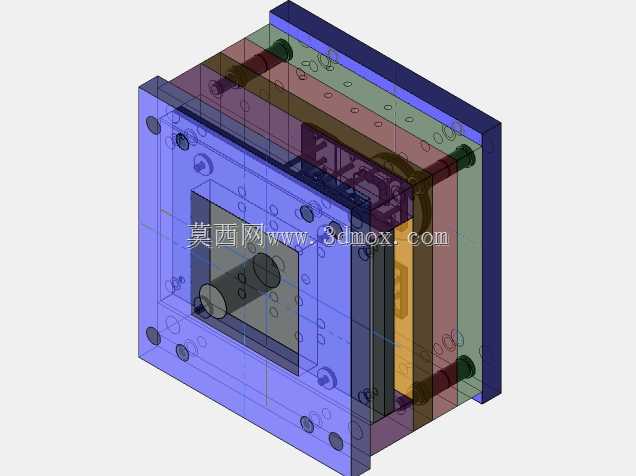

　　这套模具结构针对CA6140普通车床的配套塑料零部件成型需求开发，在机床辅件生产场景中，这类模具主要承担操作手柄护套、刻度盘防护盖、油窗密封座这类非金属零件的批量成型任务，相比金属切削加工同结构零件，注塑成型的生产效率更高，零件的一致性更好，也能满足机床部件耐油、减震、绝缘的使用要求。从结构布局来看，这套模具采用标准两板模模架基础结构，分型面设置在零件最大轮廓处，开模时动定模沿导柱导向方向分离，浇注系统采用侧浇口进料，熔体从型腔侧面填充，能避免浇口痕迹残留在零件外观面，适配机床外装塑料件的外观要求。冷却回路采用多层并联水路设计，分别在定模板、动模板、型芯内部开设循环水道，保证成型过程中型腔各区域温度均匀，减少零件翘曲变形，

　　毕竟机床配套塑料件很多有装配尺寸精度要求，冷却不均导致的变形会直接影响后续和金属部件的装配配合。导向定位系统除了四根主导柱外，在型腔周边额外设置了精定位锁块，合模时能抵消注塑压力带来的侧向力，避免型腔错位导致的零件飞边、壁厚不均问题，毕竟机床用塑料件很多有密封、滑动配合要求，分型面错位产生的飞边会直接导致零件报废。推出机构采用推杆加推件板组合结构，对于零件上的深腔结构，推件板能均匀施加推出力，避免推杆顶出导致的零件顶白、变形，保证零件成型后顺利脱离型芯，不会出现粘模情况。安装边界上，这套模架的外形尺寸适配常用的120吨卧式注塑机拉杆间距，模具总厚度符合注塑机的最小模厚要求，定位圈尺寸采用标准100mm直径，

　　能直接和注塑机定模板定位孔配合，浇口套球面半径和注塑机喷嘴尺寸匹配，安装时不需要额外做过渡配件。排气结构开设在分型面熔体最后填充的位置，深度控制在0.02mm以内，既能顺畅排出型腔内的空气，避免填充时出现困气烧焦，又不会让熔体溢出产生飞边。在实际生产场景中，这套模具成型的塑料零件直接装配到CA6140车床的对应工位，比如油窗密封座要和机床床头箱的安装孔过盈配合，还要耐受润滑油的长期浸泡，所以模具设计时对成型零件的尺寸公差严格控制，保证成型后的零件尺寸稳定，不需要二次加工就能直接装配。模具的成型零件采用镶拼式结构，对于容易磨损的浇口位置、型芯成型面，单独制作镶件，生产过程中出现磨损时只需要更换对应镶件，不需要整体报废模板，

　　能降低长期生产的维护成本。导柱导套采用带油槽的标准件，定期加注润滑脂就能保证长期开合模的导向精度，避免导柱拉伤导致的合模错位。整套结构没有采用复杂的抽芯机构，因为成型的零件没有侧向倒扣结构，结构简单可靠，生产过程中的故障点少，适合批量连续生产，在机床配件加工车间里，这类模具安装调试完成后，普通操作工就能完成日常生产操作，不需要专门的模具技术人员长期值守，能适配中小机加工企业的生产配置条件。
