多层抽屉式工业仓储物料存放架结构

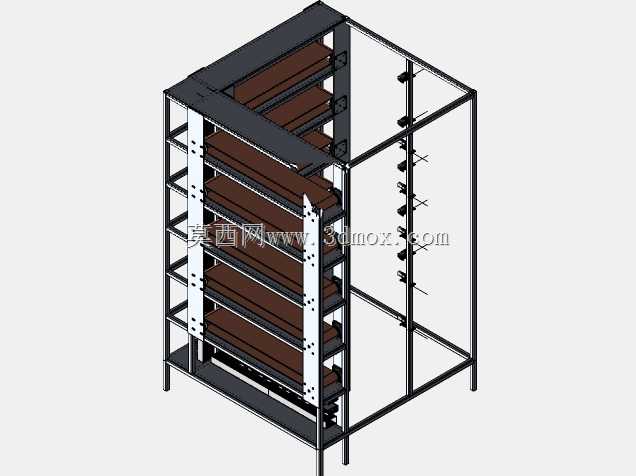

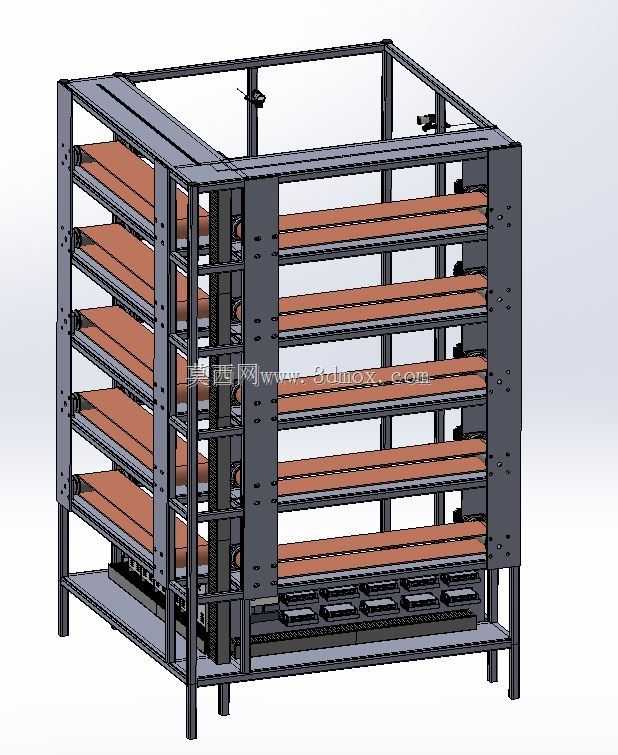

　　在离散制造车间的物料暂存、工装夹具存放、半成品周转环节，这类多层抽屉式存储结构的应用场景覆盖了从机加工车间刀具存放、电子元器件料盘存储到装配线旁零部件缓存的多个场景，区别于普通固定式层板货架，抽拉式的层板设计能让操作人员无需探身进入货架内部，即可取放最内侧的物料，大幅降低高位取货的坠落风险，同时减少货架纵深方向的物料存取盲区。从结构设计逻辑来看，整体框架采用矩形钢管拼焊成型，四根主立柱作为主要承载构件，立柱内侧预留了导轨安装位，每一层的承载托盘两侧都配套了线性导向结构，保证抽拉过程中托盘不会出现卡滞、侧偏的问题，托盘表面铺设的防滑垫层，能避免金属工件、料盒在抽拉过程中出现滑移掉落。设计阶段首先要核算单层层板的额定承载，

　　根据存放物料的单重上限，选择对应厚度的钢板折弯作为托盘主体，托盘下方设置的加强筋沿抽拉方向排布，将载荷均匀传递到两侧导轨上，导轨的选型要匹配托盘满载时的总重量，同时预留足够的安全系数，避免长期抽拉使用后出现导轨变形、滚珠脱落的问题。整体框架的底部设置了可调脚杯，能够适配车间地面不平整的安装场景，通过调整脚杯高度可以让整个货架保持水平，避免因货架倾斜导致抽拉阻力增大、层板自动滑出的安全隐患。货架的侧封板采用螺栓连接的方式固定在主立柱上，一方面可以提升整体框架的抗扭刚度，避免满载时框架出现平行四边形变形，另一方面也能防止物料从货架侧方掉落，适配通道较窄的车间布局。从安装边界来看，这类货架的整体宽度适配标准托盘的存放尺寸，

　　深度方向控制在抽拉后操作人员手臂可及的范围，不需要在货架后方预留额外的操作空间，相比传统双深位货架，不需要配套专用的伸缩叉具就能实现全仓位的物料存取，对于没有配置高位叉车的中小机加工车间来说，能够在有限的占地面积内实现更高的存储密度。每一层托盘的抽拉行程都做了限位设计，避免操作人员用力过猛将整个托盘拉出框架，托盘拉出后下方的支撑结构会承担主要载荷，不会因为托盘前端承重出现下倾。在实际使用场景中，这类结构还可以根据存放物料的类型调整层间距，通过改变立柱上导轨的安装孔位，就能灵活适配不同高度的工件、料箱存放需求，不需要对整体框架做切割、焊接改动，适配多品种小批量生产模式下的物料存储灵活调整需求。框架顶部预留的吊装孔位，

　　方便整体移位时通过行车进行吊装转运，不需要拆解结构就能完成车间内的位置调整，底部的脚杯在调平完成后可以选配地脚螺栓与地面固定，进一步提升高位满载时的结构稳定性，避免意外碰撞导致货架倾覆。导向结构的设计上，采用了侧装式的重型滑轨，滑轨的固定端与立柱侧方的安装板通过螺栓锁紧，活动端与托盘侧方的折弯边连接，安装时可以通过调整垫片来保证两侧滑轨的平行度，避免抽拉过程中出现卡顿。托盘前端设置的内嵌式拉手，不会突出货架外轮廓，避免通道内人员、转运小车通行时出现磕碰，整体结构没有突出的尖锐边角，所有焊接位置都做了打磨钝化处理，符合车间安全生产的防护要求。
