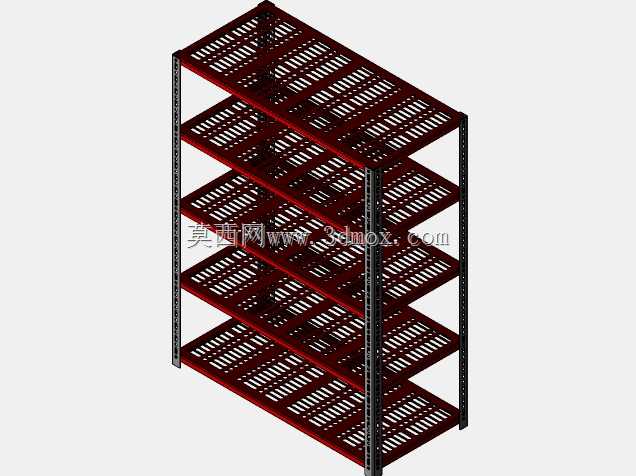

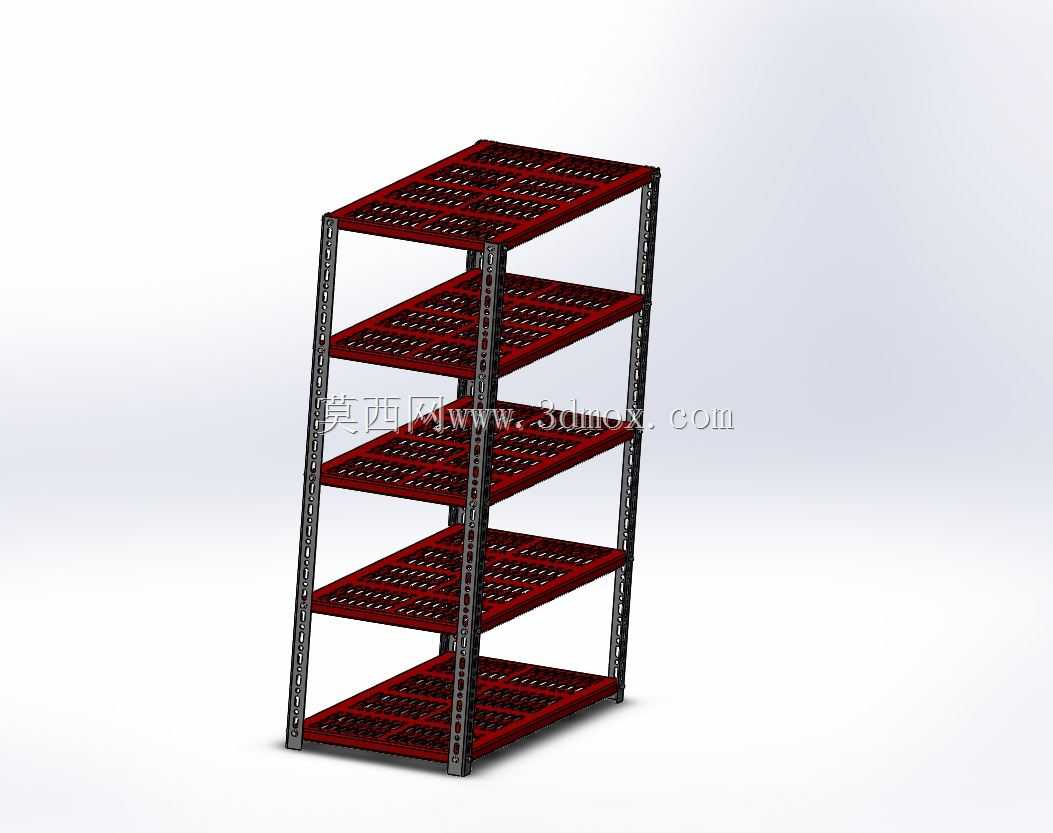

五层冲孔金属板仓储置物货架设计

　　这款五层冲孔金属板置物结构，主要面向生产车间小件物料周转存放、电商仓储轻型货品规整、五金门店配件陈列这类场景做适配设计，日常使用中可承载单层层板均布载荷80-120kg的轻型物料，完全能覆盖常规加工车间的刀具盒、标准件收纳盒、半成品小工件的存放需求，也可适配仓库中包装耗材、零散配件的分类摆放，避免物料直接落地造成的磕碰、积灰问题。

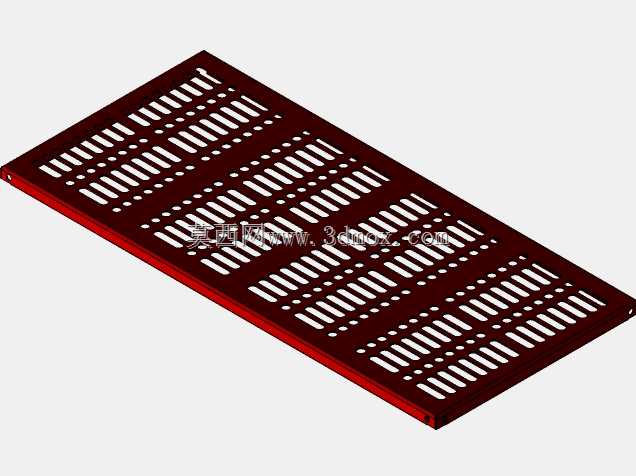

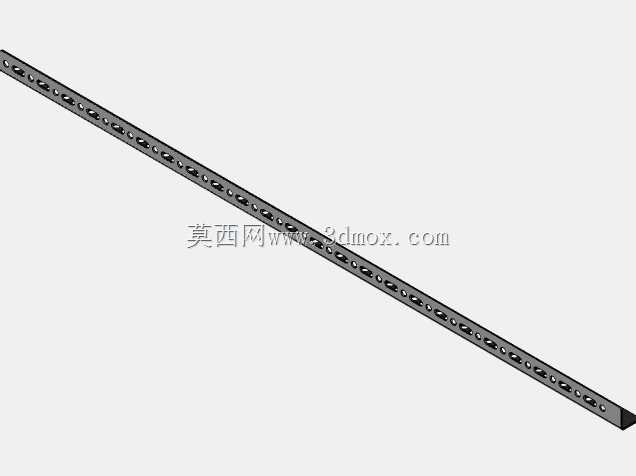

　　结构设计上采用了开放式无柜门的框架逻辑，四根竖向立柱采用等距冲孔的C型冷弯型材，孔位沿立柱高度方向均匀排布，层板支撑卡爪可直接卡入对应孔位，无需额外螺栓紧固就能完成层板高度调节，使用者可根据存放物料的实际高度灵活调整层间距，比如存放较高的工件包装盒时可拆掉一层板或者拉大层间距，存放小型螺丝盒、刀具座时可缩小层间距提升空间利用率。层板采用整面冲孔的冷轧钢板弯折成型，板面的密集冲孔一方面可以降低整体自重，减少立柱承载的冗余负荷，另一方面能避免层板表面积攒灰尘、切削液残留，日常车间清扫时碎屑、废液可直接从孔位落下，不会在层板表面堆积，同时冲孔结构也能提升层板的摩擦力，放置表面光滑的塑料零件盒、纸质包装箱时不易出现滑移掉落的问题。

　　安装边界方面，整体框架的长宽高尺寸适配常规车间通道的预留宽度，整体深度控制在400mm，既不会因为深度过深导致内侧物料取放困难，也不会因为深度过浅造成大尺寸包装盒无法平稳放置；整体宽度控制在1200mm，可并排摆放6-8个标准尺寸的零件收纳盒，适配多数仓储区域的立柱间距预留要求；整体高度控制在1800mm，符合成年操作者站立取放物料的舒适高度范围，最上层板高度不超过操作者抬手可及的1700mm位置，无需借助登高梯就能完成所有层位的物料取放，降低日常作业的登高风险。立柱底部设计有可调式橡胶脚杯，安装时可通过旋转脚杯调整整体水平度，适配车间地面存在的微小不平整问题，避免货架放置后出现晃动、层板倾斜的情况，脚杯底部的橡胶垫还能增大与地面的摩擦力，同时避免金属立柱直接接触环氧地坪造成地坪漆面刮伤。

　　细节设计上，层板四周做了20mm高度的向上翻边处理，一方面可以提升层板的整体抗弯强度，减少满载时层板中部的下挠变形量，另一方面翻边形成的围挡可以避免放置在层板边缘的小零件、工具从侧边滑落，尤其是存放零散的螺栓、螺母这类小标准件时，即使物料盒倾倒，零件也会被翻边挡住不会直接掉落砸伤下方作业人员。立柱的顶端和底端都做了塑胶封头处理，避免型材切割后的锋利毛边外露，减少安装和日常使用过程中剐蹭划伤的风险。整体框架的连接部位没有突出的螺栓头、尖锐边角，所有金属裁切边缘都做了钝化打磨处理，适配车间人员频繁走动的作业环境，降低磕碰造成的工伤概率。

　　实际选型适配时，这款结构可直接用于生产工位旁的在制品临时存放，也可多组并排拼接组成连续的仓储货架区，相邻货架之间可通过配套的连接片固定，提升多组拼接后的整体稳定性，避免单独货架受到碰撞时出现倾覆风险。层板的冲孔规格统一，后续如果需要加装分隔板、标签条等配件，可直接利用现有孔位安装，无需额外在层板上钻孔加工，降低后续改造的工作量。整体表面采用静电喷塑处理，涂层厚度控制在60-80μm，可耐受车间日常的轻微磕碰、油污泼溅，日常清洁时直接用湿抹布擦拭即可，不会出现涂层脱落、生锈的问题，适配多数工业生产场景的使用环境要求。
