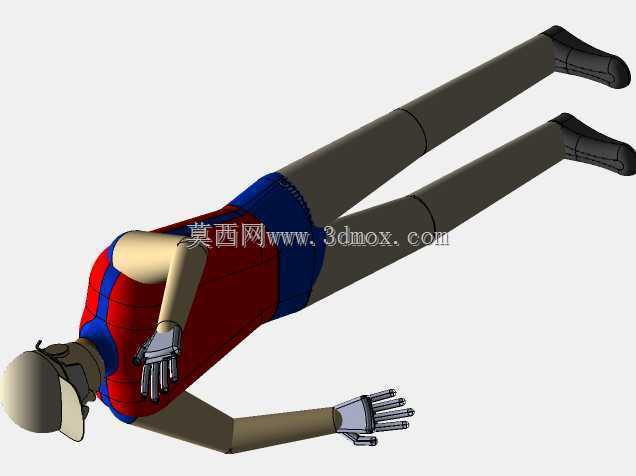

穿戴防护装备的俯卧姿态作业人员数字模型

　　在工业仿真、人机工程验证、产线布局校核的实际项目推进中，这类带完整防护穿戴的人体数字模型，是结构设计阶段绕不开的校核载体。很多刚接触产线设计的工程师容易忽略人机边界校核，等到设备加工完成进场安装，才发现操作位预留空间不足、检修姿态下肢体与设备结构干涉，或是防护装备穿戴后无法顺利通过设备预留的检修通道，造成现场整改的额外成本。这个模型还原的是俯卧姿态下的作业人员状态，对应实际生产里的设备底部检修、狭窄舱内作业、低位装配操作这类常见工况，建模时完整还原了安全帽、防护手套、紧身作业服与工作鞋的穿戴状态，没有做简化省略，能直接导入人机工程仿真模块做空间干涉校验。

　　从设计思路上看，模型的肢体分段完全贴合人体关节活动自由度，肩、肘、腕、髋、膝、踝的转动轴位置与实际人体骨骼活动范围匹配，不是那种肢体分段错位、关节转动角度违背人体工学的低质量模型，做姿态调整时不会出现肢体穿模、关节错位的问题，能快速调整出不同俯身角度、手臂前伸幅度的作业姿态，适配不同场景的校核需求。外形尺寸上，模型按照成年男性作业人员的平均人体尺寸构建，穿戴全套防护装备后的整体外轮廓边界，比净人体尺寸多出了安全帽的突出厚度、手套的掌部增厚量、工作鞋的鞋底高度，这些细节在做空间预留时非常关键——很多校核失误就是因为只参考了净人体尺寸，没算上防护装备的额外占用量，比如戴厚防护手套时手部的操作所需空间比裸手大出近30mm，安全帽在俯身时会比头顶净尺寸高出25mm左右，这些细节模型都做了准确还原。实际应用场景里，这类模型可以用在自动化产线的低位操作位设计校核，验证作业人员俯卧操作设备底部按钮、拆装底部零部件时，肢体活动范围是否足够，设备的突出结构会不会磕碰作业人员的头部、手臂；也可以用在特种车辆、工程机械的底部检修空间校核，模拟维修人员俯卧进入车底作业时，通道的预留宽度、高度是否满足穿戴防护装备后的通行需求，检修工具的操作空间是否充足；还可以用在VR安全培训的场景搭建里，作为标准化的作业人员数字资产，还原不同作业姿态下的人员状态，让培训场景的真实度更高。

　　模型的肢体表面做了连续的曲面处理，防护装备的贴合度符合实际穿戴状态，作业服的褶皱、手套的指节分段、安全帽的帽檐弧度、工作鞋的鞋底纹理都做了对应还原，不是那种表面凹凸不平、装备与肢体穿模的粗糙模型，导入渲染模块做方案展示时，不需要再花大量时间修补曲面、调整装备位置。做安装边界校核时，要注意俯卧姿态下人体的最大外轮廓边界：水平方向上，手臂前伸时的指尖到脚部末端的总长度，垂直方向上背部最高点到俯卧支撑面的高度，宽度方向上两臂自然分开时的最大宽度，这些尺寸都可以直接通过模型测量获取，作为设备布局、通道预留、操作位设计的尺寸依据，避免出现设计尺寸与实际作业需求不匹配的问题。

　　另外，模型的各部件是分层构建的，安全帽、手套、作业服、工作鞋都可以单独隐藏或者替换，比如需要验证不同厚度防护手套的操作空间时，可以替换对应的手套模型，不需要重新构建整个人体；需要验证不同类型安全帽的头部碰撞边界时，也可以单独替换头部防护装备部件，适配不同行业的作业防护要求。在做流水线的低位工位设计时，用这个模型可以快速校核作业人员俯卧取件、装配时，工位的物料摆放位置是否在手臂可达范围内，工位的边缘结构会不会硌压作业人员的胸腹部，长时间作业的姿态舒适度是否符合人机工程要求，这些细节的校核能大幅降低后期产线调试时的人机适配问题，减少现场的整改工作量。
