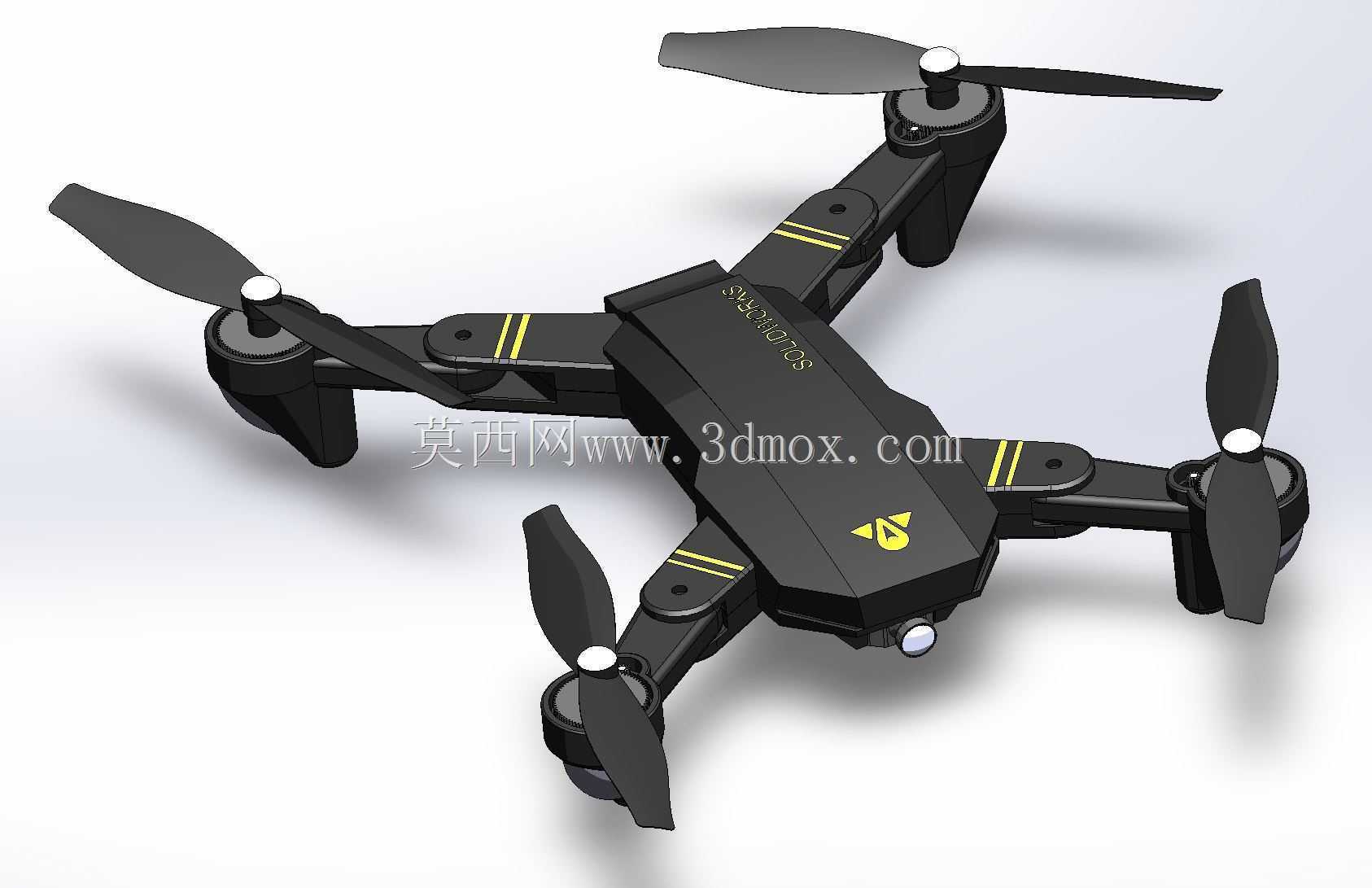

折叠式四旋翼航拍无人机结构设计

　　这款折叠式四旋翼飞行器的结构设计，首先围绕消费级航拍场景的便携需求展开，日常户外拍摄、短途出行采风时，用户对设备收纳体积的敏感度远高于专业测绘类无人机，因此机臂采用转轴式折叠结构，折叠状态下四个机臂可完全收合贴合主机身侧面，收纳后整体轮廓接近长方体，可直接放入常规双肩包的隔层中，无需搭配专用硬壳防护箱，大幅降低外出携带的负担。展开状态下机臂通过转轴处的定位卡扣实现刚性锁止，锁止结构采用过盈配合的凸台卡槽设计，飞行过程中机臂不会出现晃动或松脱，保证旋翼转动时的动平衡稳定性。

　　从功能特性来看，机身前端集成的视觉采集模块预留了标准安装位，可适配不同尺寸的轻量化航拍相机，模块与机身主框架之间预留了减震球安装空间，能够过滤旋翼高速转动产生的高频振动，避免拍摄画面出现果冻效应。机身顶部预留了GPS模块的安装槽位，槽位周边做了电磁屏蔽结构设计，减少动力电路对卫星信号的干扰，保证飞行过程中的定位精度。机身底部设置了电池仓，采用抽拉式安装结构，电池插入后通过弹性卡扣自动锁止，更换电池时只需按压卡扣即可抽出电池，单块电池的安装边界与仓体间隙控制在0.2mm以内，既保证插拔顺畅，又避免飞行过程中电池出现窜动。

　　动力布局方面，四个旋翼分别布置在机臂末端，相邻旋翼的转动方向相反，抵消旋翼转动产生的反扭矩，机臂末端的电机安装座采用一体化注塑成型结构，安装面的平面度公差控制在0.05mm以内，保证电机安装后输出轴与机臂平面垂直，减少旋翼转动时的偏摆量。旋翼采用快拆结构，桨叶根部的卡扣与电机输出轴的卡槽配合，安装时只需按压桨叶即可卡紧，拆卸时向外拉动卡扣即可取下桨叶，无需额外工具，方便日常维护更换。

　　设计过程中对整机的重量分布做了多次优化，电池、飞控板、电调等重量较大的部件全部布置在机身中心的几何中心位置，降低整机的转动惯量，提升飞行时的姿态响应速度，机臂采用碳纤维复合材质的等强度设计，靠近机身的位置截面尺寸更大，向末端逐渐收窄，在保证结构强度的前提下尽可能降低机臂自重，减少飞行时的动力消耗。机身外壳采用上下分壳结构，合模面设置在机身侧面中线上，上下壳通过螺丝柱连接，接缝处预留了密封胶条的安装槽，可实现日常小雨环境下的防水能力，避免户外突发降雨时电路部分进水短路。

　　安装边界方面，整机展开后对角旋翼的轴距控制在250mm级别，属于小型消费级无人机范畴，折叠后长度仅为展开状态轴距的二分之一左右，机身底部的起落架采用一体化弧形设计，既可以在降落时起到缓冲作用，又不会遮挡底部视觉定位模块的探测视野，起落架的高度预留了30mm的空间，保证搭载相机时镜头不会接触地面。机身内部的电路走线全部预留了专用走线槽，动力线与信号线分开布置，避免信号干扰，飞控板的安装位设置了四个减震柱，过滤机身传递的振动，保证飞控传感器的采样精度。

　　实际使用场景中，这款结构的无人机除了日常航拍之外，也可通过更换挂载模块实现小物件短途投送、低空环境监测等功能，机身顶部的扩展接口预留了通用安装孔位，可适配不同的功能挂载，扩展接口的通讯协议采用通用标准，方便用户自行开发扩展功能。机臂折叠转轴的阻尼经过调校，展开和折叠时的力度适中，既不会因为阻尼过小导致机臂自行松脱，也不会因为阻尼过大导致展开操作费力，转轴的寿命经过反复折叠测试，可满足数千次折叠展开的使用需求，不会出现松动或阻尼衰减的问题。
