尼奇康UFG直插铝电解电容三维结构

　　在消费类电源板卡、工业控制驱动板、小型信号滤波回路的PCB布局设计阶段，直插式铝电解电容的占位与干涉校验是结构评审环节不可跳过的步骤，这类带引脚的通孔元件往往决定了板卡边缘到壳体的最小安全距离，也影响着波峰焊工序的治具开孔定位精度。本次还原的尼奇康UFG系列0.22μF 50V规格电容，属于小容量高压直插电解品类，日常多用于高频信号去耦、低压直流母线的尖峰吸收回路，在开关电源次级输出侧、单片机供电引脚旁、继电器驱动线圈的续流回路中都能见到同规格产品的应用。

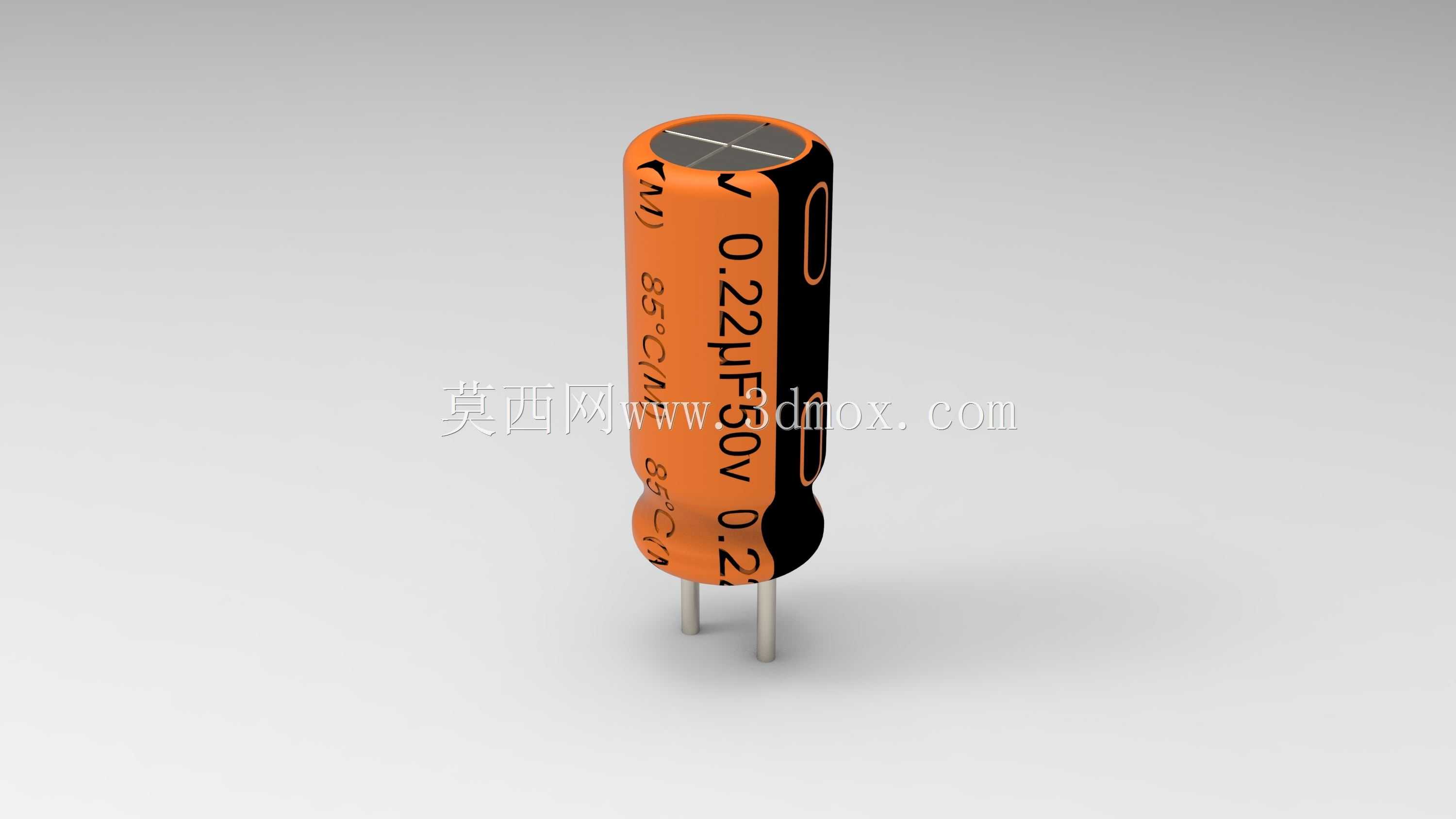

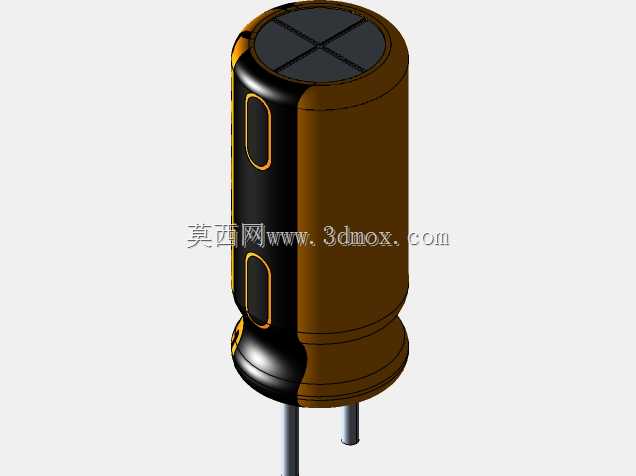

　　从结构设计逻辑来看，这类小体积直插电解的外壳采用带缩腰结构的铝质套筒，顶部预留的十字防爆压痕是核心安全设计，当电容内部因过温、过压产生电解液气化压力时，压痕会优先开裂释放压力，避免外壳爆裂波及周边板上元件。外壳表面的印字区域除了标注容值、耐压、耐温参数外，侧面的黑色负极标识条是装配防错的关键，对应PCB丝印上的负极阴影标记，可避免手工插件或自动插装时出现极性反接的问题——电解电容极性反接会直接导致漏液、鼓包甚至短路烧板，是电子装联中需要重点防控的工艺风险。

　　外形尺寸与安装边界方面，该款电容本体直径为5mm，本体总高度11mm，引脚采用直径0.5mm的镀锡铜包钢线，引脚中心距为2.4mm，也就是行业内常说的P2.4引脚间距，这个尺寸刚好适配标准2.54mm网格PCB的孔位设计，插件后引脚露出板面的长度控制在1.5-2mm即可满足波峰焊的吃锡要求。建模过程中需要注意本体底部的缩腰结构与PCB板面的间隙，这个位置不能贴板过紧，要预留0.3-0.5mm的空隙，避免电容底部的密封橡胶圈受压变形影响密封性能，同时也能给焊盘位置的助焊剂挥发预留空间，减少焊盘虚焊的概率。

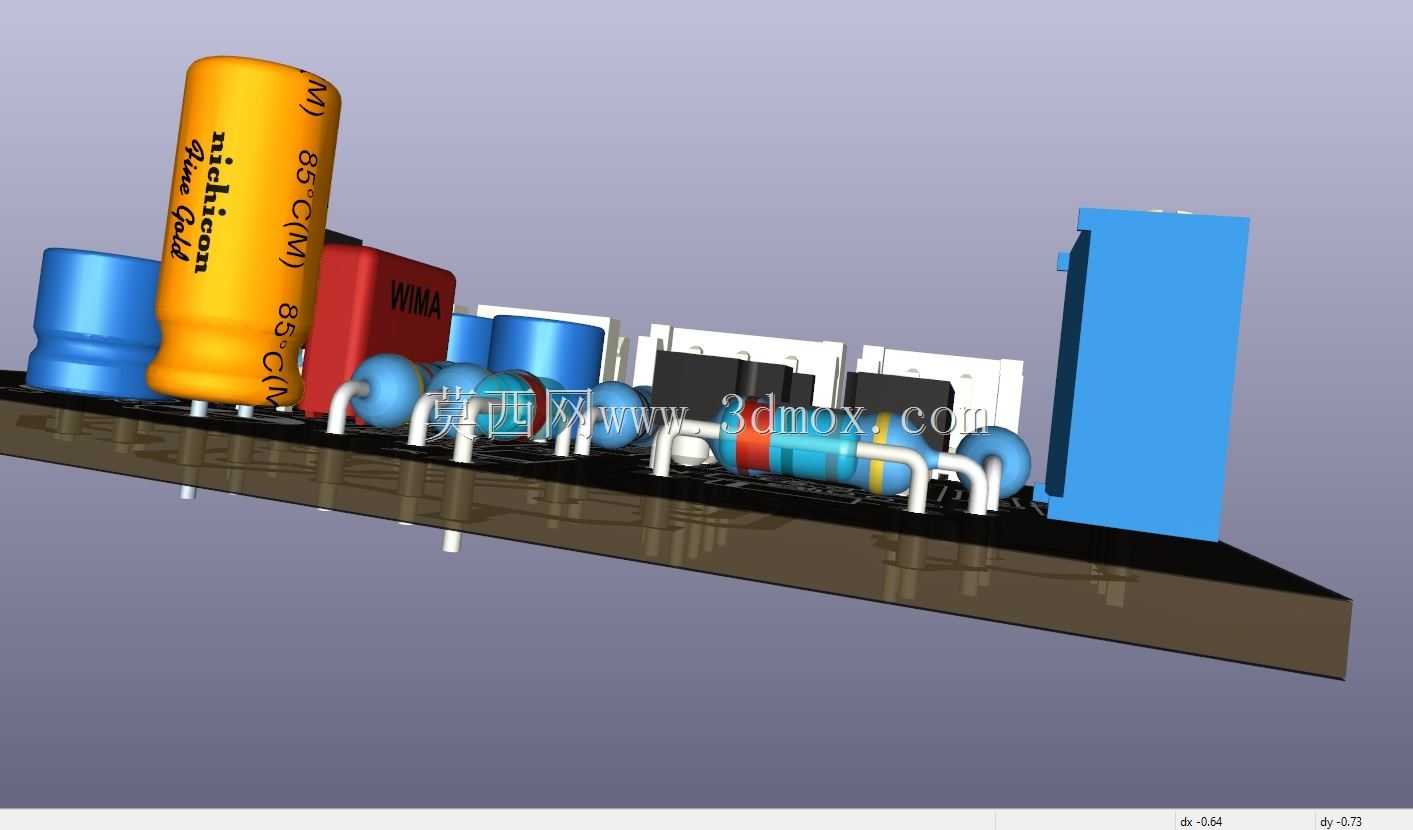

　　在三维布局校验时，除了本体的静态占位，还要考虑电容本体的安装公差：自动插装时电容本体的倾斜角度最大可能达到5°，需要给周边的贴片电阻、接线端子等元件预留至少1mm的安全间隙，避免装配后出现元件顶碰的问题。另外这类电容的耐温上限为85℃，在布局时要尽量远离板上的功率电阻、整流桥等发热元件，若无法避开热源则需要在建模时同步评估热辐射对电容寿命的影响，必要时调整元件位置或增加隔热挡片。引脚的建模要还原真实的折弯特性，直插引脚在过波峰焊后会进行剪脚作业，建模时不要将引脚建为完全垂直的刚性结构，要预留剪脚后的长度余量，方便结构工程师做板卡整体的高度校验，避免电容顶部触碰设备外壳的内壁加强筋。

　　从功能特性上看，0.22μF的小容量高压电解相比同耐压的陶瓷电容，拥有更好的低频阻抗特性，能够吸收回路中持续时间更长的电压尖峰，在存在电机启停、继电器吸合的工业控制板卡中，这类小电解往往和0.1μF的陶瓷电容并联使用，分别覆盖不同频段的噪声滤波需求。建模时还原的外壳橙色塑封层、顶部黑色绝缘封盖、引脚的金属光泽质感，能够帮助结构工程师在做整机BOM可视化展示时，更直观地识别元件类型，减少评审阶段的元件错认问题，也能为装配作业指导书的制作提供精准的三维可视化素材。
