尼基康UFG直插铝电解电容三维结构

　　在消费类电源板卡、工业控制辅助电源、小功率驱动板的PCB布局阶段，直插铝电解电容的占位与干涉校验是结构设计环节不可跳过的步骤，这款尼基康UFG系列0.22μF 50V规格的直插电容，主要承担板级高频退耦、局部纹波滤除的作用，常布置在芯片供电引脚近端、信号回路接地端附近，用来抵消线路寄生电感带来的电压尖峰，避免敏感芯片受电源波动干扰出现工作异常。从实际选型适配的角度看，这类小容量直插电解电容的适用场景覆盖很广，小到手持便携设备的辅助供电回路，大到工业控制柜内的信号调理板，都能见到同封装规格元件的身影，设计时如果没有精准的三维模型做参考，很容易在元件布局时出现引脚孔位偏移、本体与周边接插件干涉、爬电距离不足等问题，拖慢整板打样验证的进度。

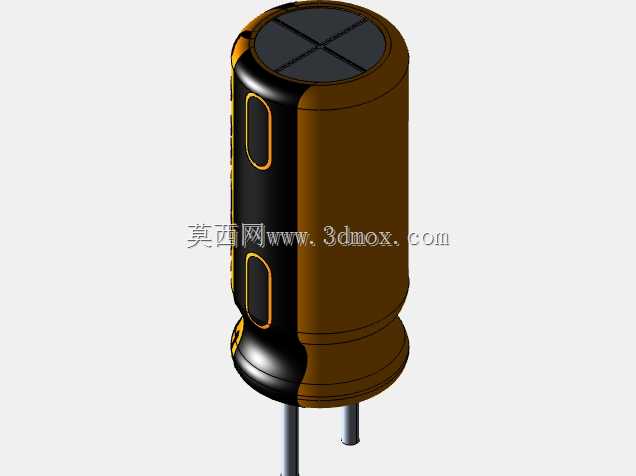

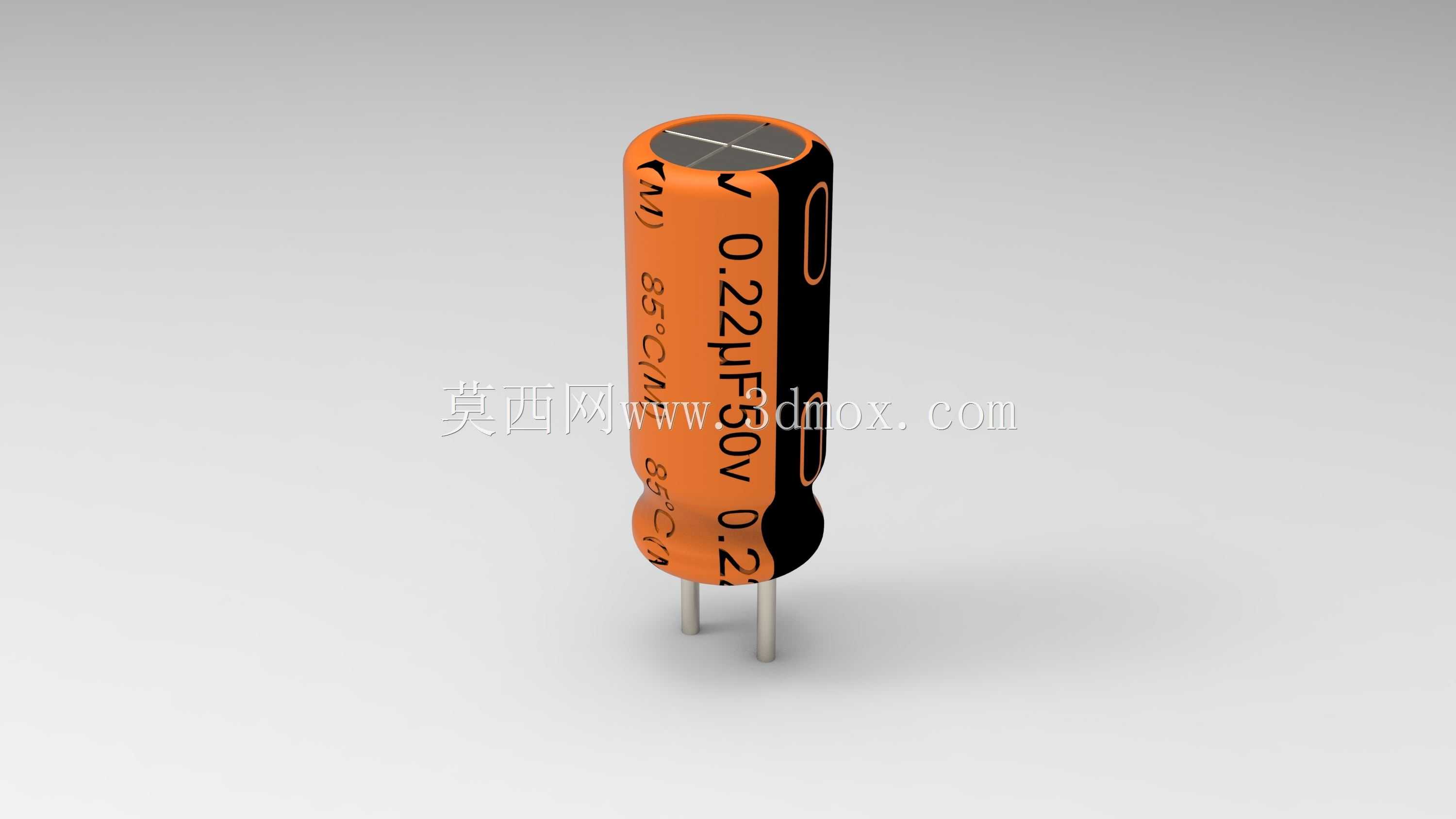

　　这款模型的设计完全还原了实物的结构特征：本体采用圆柱形卷绕结构封装，外层橙色热缩套管上清晰标注了容值、耐压、温度等级参数，顶部预留了十字型防爆压痕，当电容内部因过温、过压出现电解液气化膨胀时，压痕会优先开裂释放内部压力，避免本体爆裂波及板上其他元件；本体侧面设置了负极标识条，生产插件时可以快速识别极性，防止反接导致元件失效。引脚采用镀锡铜包钢线材质，引脚间距严格匹配5x11 P2.4的封装标准，引脚直径适配常规PCB板的0.8mm钻孔尺寸，插件后波峰焊的吃锡高度、引脚留长都符合常规电子装联的工艺要求，不会出现引脚过粗插不进孔、引脚过细焊接后机械强度不足的问题。

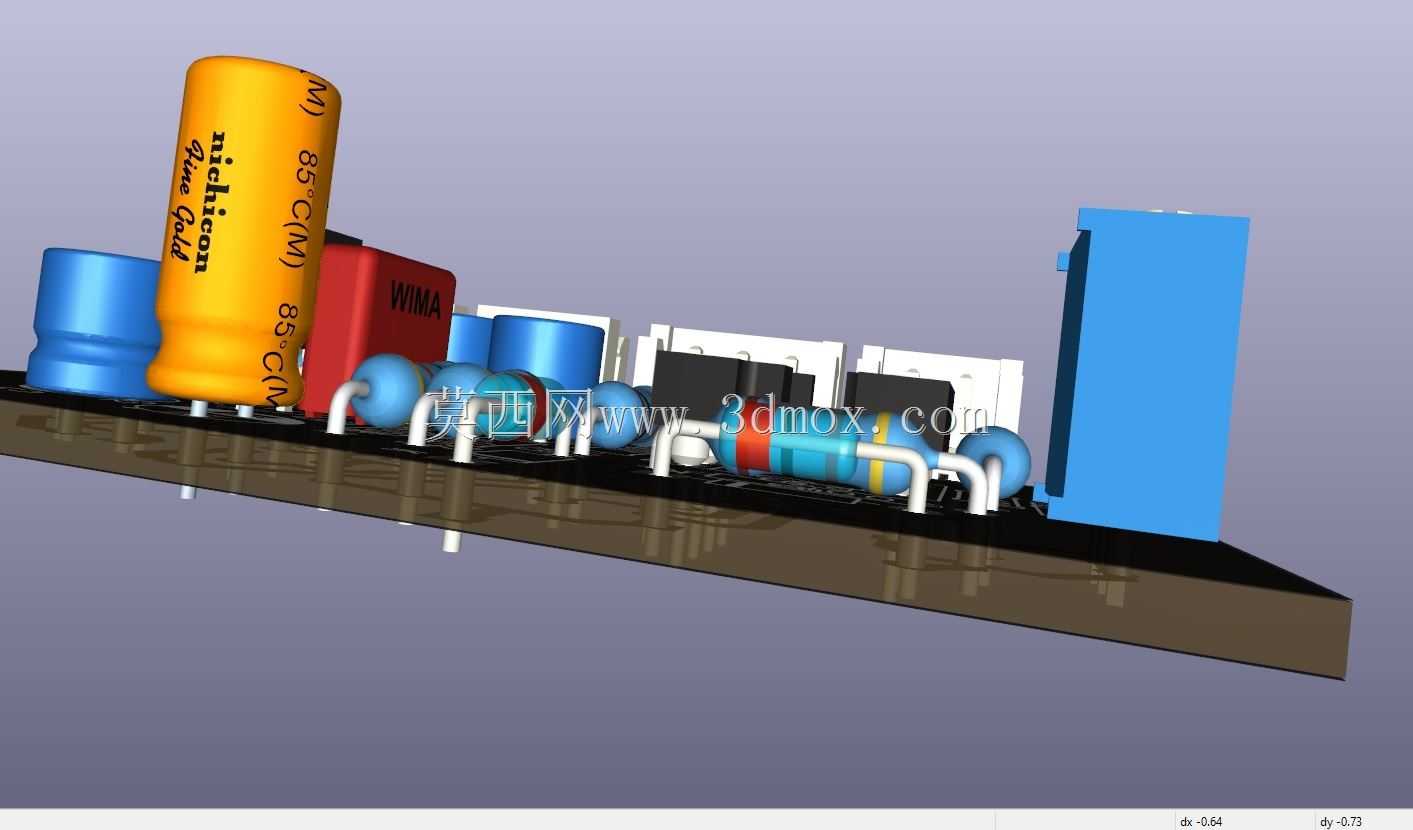

　　从安装边界维度考量，这款电容的本体直径、本体高度都做了1:1还原，布局时除了要预留本体的占位空间，还要考虑电容顶部与外壳内壁的安全间隙，以及引脚弯折后的应力释放空间——直插电解电容的引脚不能直接在根部弯折，必须预留1.5mm以上的直段距离，避免弯折应力导致密封胶层开裂，电解液泄漏影响板卡寿命。建模过程中对细节的还原也充分考虑了生产装配的实际需求：本体底部的密封胶台高度、引脚伸出胶台的长度都和实物一致，做PCB板的3D装配校验时，可以直接模拟插件后的实际状态，检查电容本体是否会和板上的贴片电阻、芯片散热片、接线端子等周边元件产生空间冲突；同时模型还原了套管表面的极性标识位置，在做整机装配的可视化校验时，可以直观检查插件方向是否符合工艺要求，避免生产时出现极性反接的低级错误。

　　对于开关电源的输出滤波回路、音频放大电路的信号耦合回路来说，这类小容量高压电解电容的布局位置直接影响电路的工作稳定性，精准的三维模型可以帮助结构工程师在设计阶段就完成空间排布的优化，不需要等实物打样后再反复调整元件位置，大幅缩短板卡的开发周期。另外在做整机的抗震性能仿真时，准确的电容本体重量、引脚固定位置参数也能提升仿真结果的准确性，提前预判振动环境下引脚是否会出现疲劳断裂的风险，提升产品的环境适应性。
