带径段转换结构的29mm口径火箭

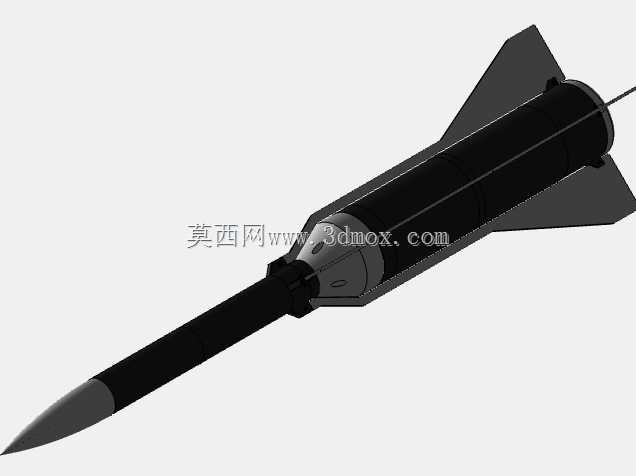

　　这款变径结构火箭的三维建模，核心围绕小口径试验火箭的动力段适配需求展开，日常在高校航空航天专业的模型火箭试验、小型探空火箭原理验证场景中使用频次较高。不同于常规等径模型火箭的设计，该结构专门解决了大直径发动机段与小直径载荷段的衔接问题，无需额外定制变径过渡舱段，就能直接适配100mm直径的固体火箭发动机与50mm直径的头部载荷舱，大幅降低了试验件的加工装配难度。

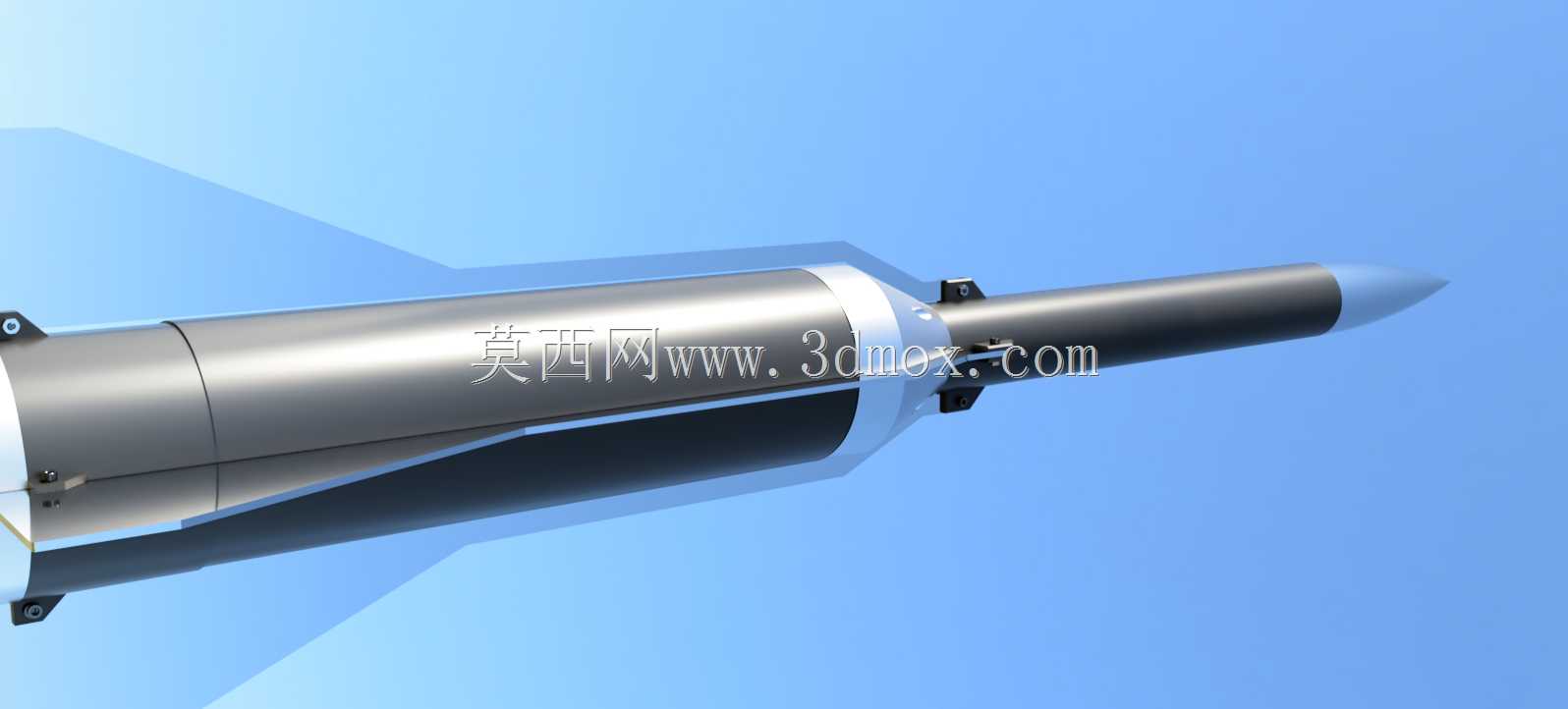

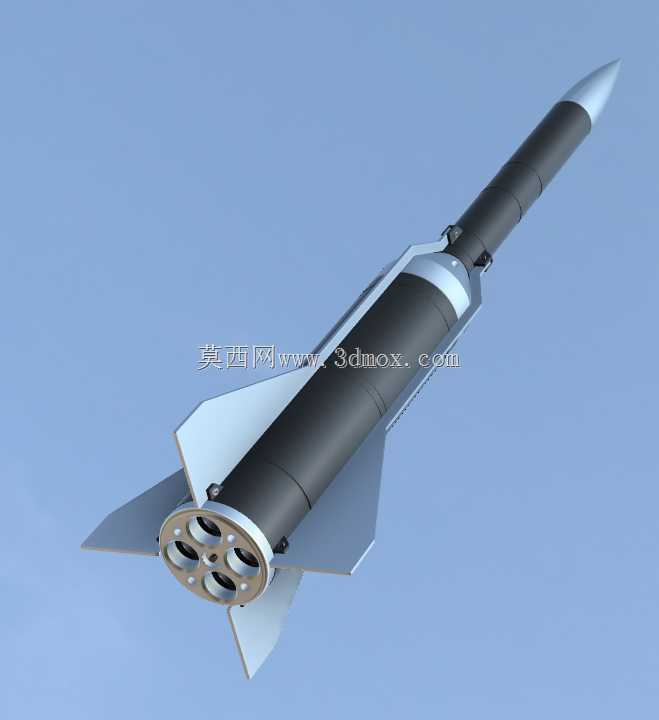

　　从结构功能来看，弹体尾部设置了四片对称切尖三角翼，翼面与弹体轴线呈0度安装角，主要为弹体飞行过程提供稳定的静稳定力矩，避免发射后出现滚转发散或者姿态失稳的问题；尾端采用多孔喷口集成端盖，端盖上均匀分布6个圆形喷流孔，既可以固定发动机尾部的定位结构，也能通过多孔布局调整发动机喷流的初始扰动，降低单喷口带来的推力偏心影响。弹体中部的变径段采用锥形过渡结构，过渡段母线斜率经过反复校核，既保证了100mm直径段到50mm直径段的气动平滑过渡，减少跨音速段的压差阻力，也预留了足够的内部走线空间，可容纳飞控模块、气压高度计、点火线路等小型试验元器件。

　　设计过程中优先考虑了加工装配的工艺性，所有翼面均采用平板翼型，可直接通过铝板线切割加工后与弹体套接，不需要复杂的曲面铣削工序；弹体各段之间采用止口定位加径向紧定螺钉的连接方式，装配时不需要专用工装，徒手配合六角扳手即可完成全弹组装，拆卸后可重复更换发动机段进行多次试验。尺寸边界上，弹体总长度控制在适配常规发射架的范围内，100mm直径的发动机段长度可兼容市面主流的商用模型火箭发动机，50mm直径的头部段可根据试验需求更换配重头、载荷舱或者降落伞舱，尾翼翼展不超过弹体最大直径的1.2倍，可适配内径110mm的标准发射管，不需要定制大尺寸发射装置。

　　结构细节上，变径段与上下舱段的连接位置均设置了密封槽，可加装O型密封圈应对雨天发射或者高湿环境下的防水需求；尾翼与弹体的连接座采用嵌入式设计，翼根插入弹体预设的安装槽后用环氧胶固定，连接强度可承受20g以内的发射过载，不会出现飞行过程中翼面脱落的问题。尾端的多孔端盖采用铝合金材质加工，既可以承受发动机工作时的高温冲刷，也能通过端盖上的定位孔快速完成发动机与弹体的同轴度校准，避免因推力偏心导致发射轨迹偏移。在实际试验场景中，该结构可快速更换不同推力的发动机段，调整头部配重后就能完成不同射高的试验任务，不需要重新设计加工整弹结构，能有效缩短试验准备周期，降低模型火箭的研发试制成本。
