天然气炉钣金结构件三维设计

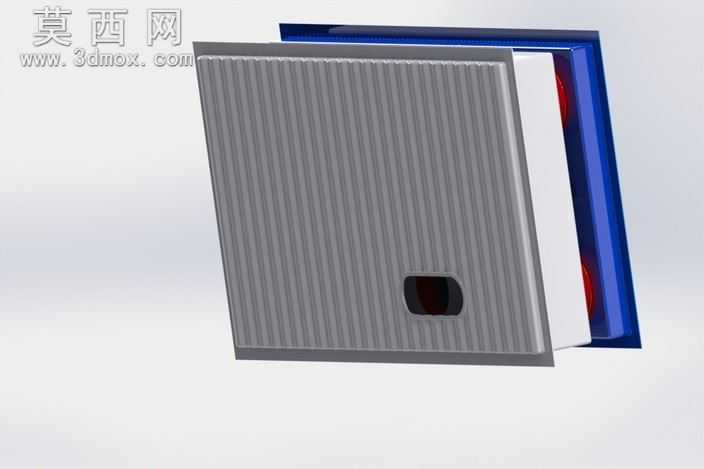

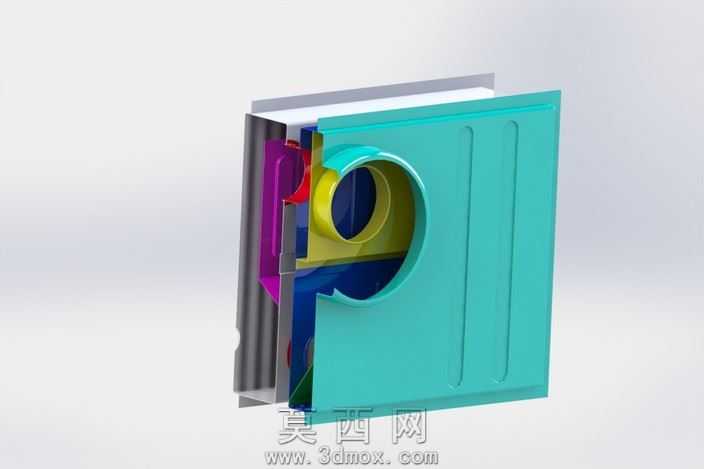

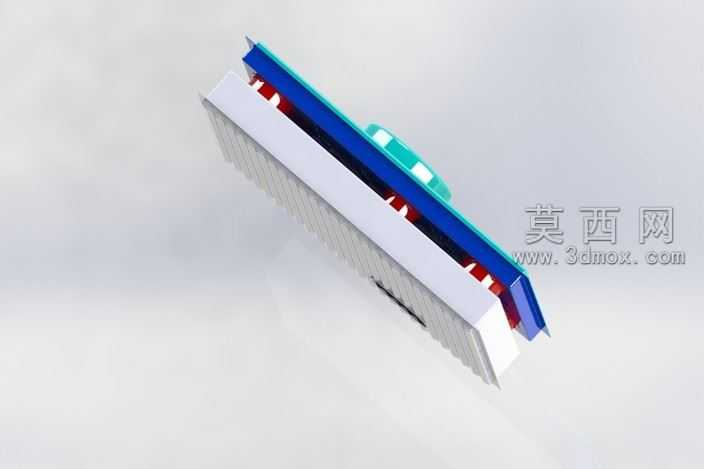

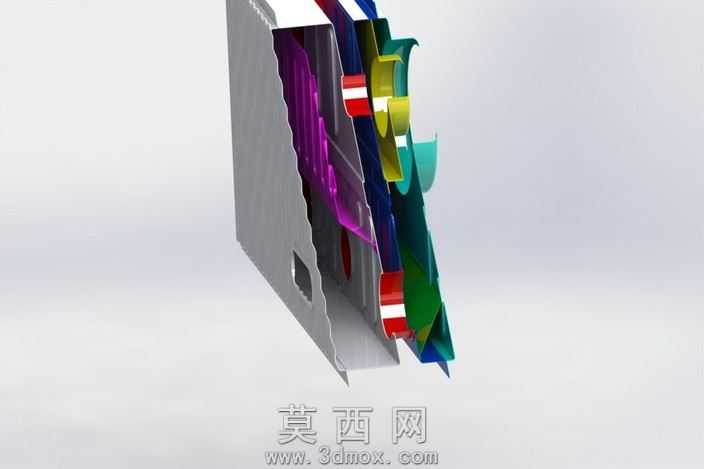

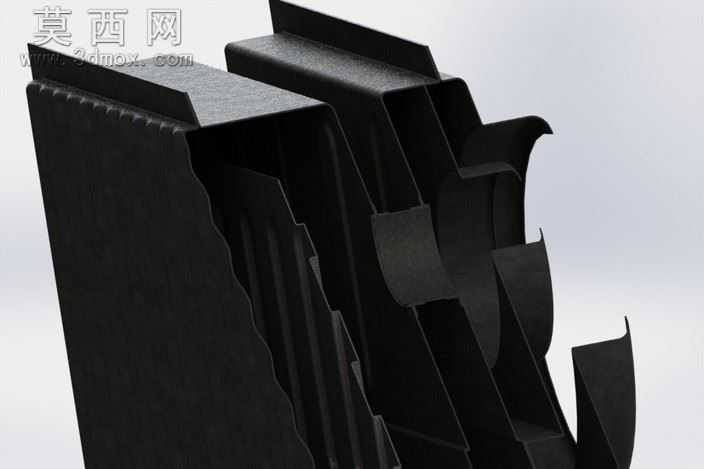

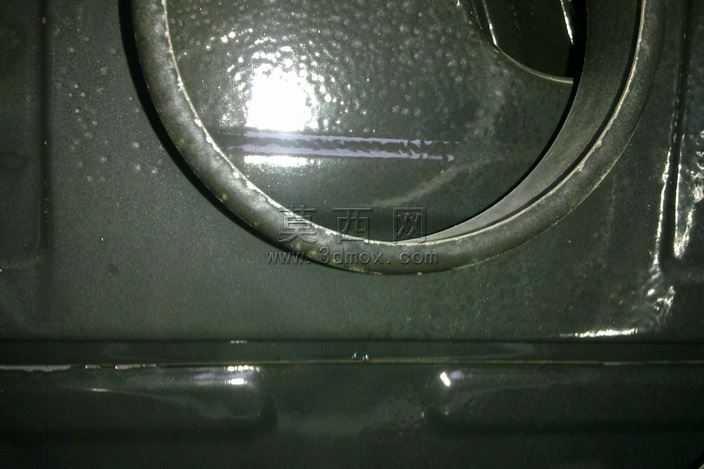

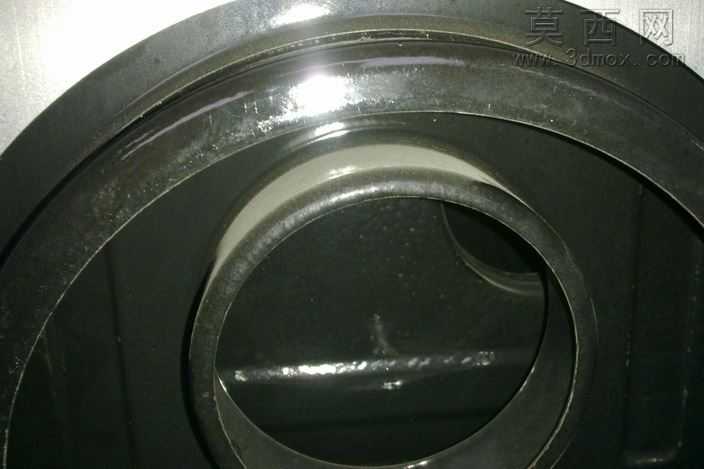

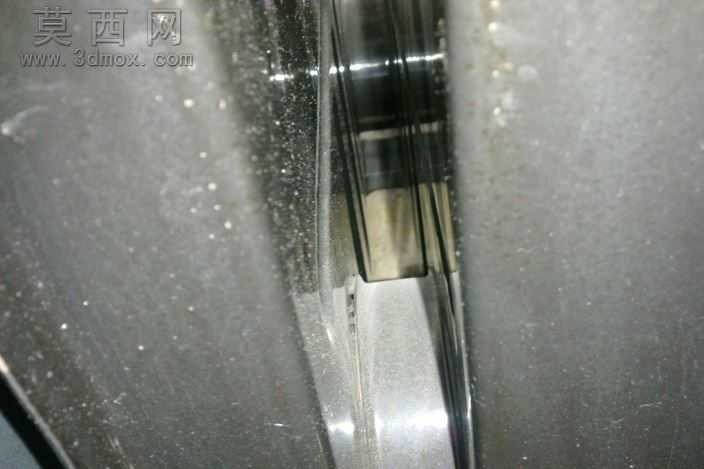

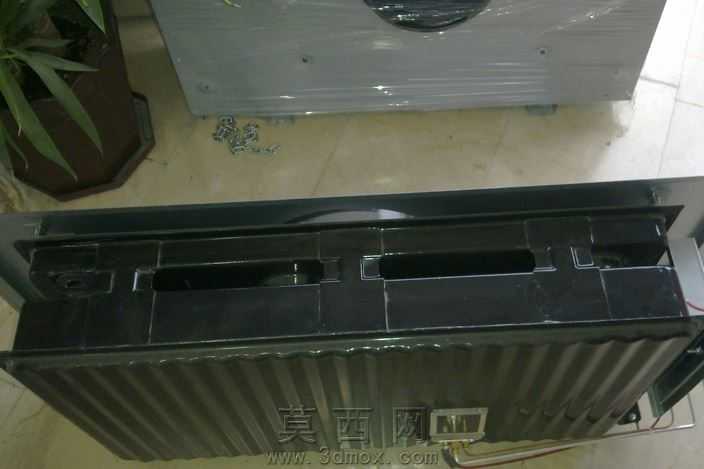

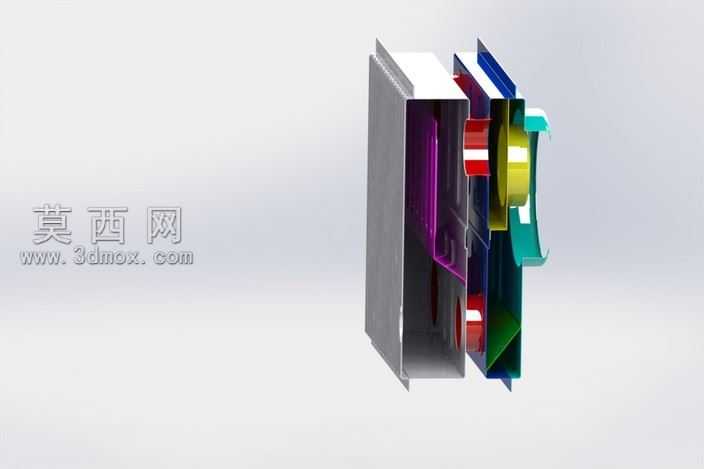

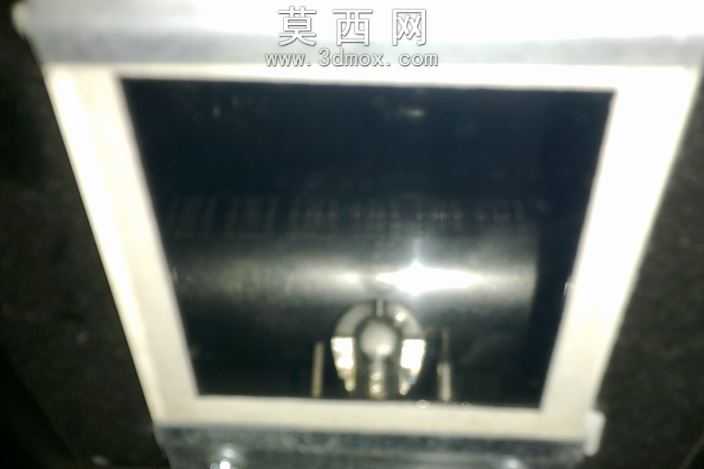

本作品为天然气炉配套钣金结构组件的三维建模成果，建模过程围绕钣金加工的工艺特性展开，全程遵循钣金设计的折弯系数、止裂槽、展开余量等行业规范，确保模型可直接对接生产下料环节。建模阶段先完成整体轮廓的草绘定位，依据天然气炉的装配空间需求确定各构件的外形尺寸，针对不同部位的承重、耐热、安装定位需求，对板材厚度做差异化设定，主体承力部位选用较厚板材，导流、围挡部位选用适配厚度的板材，兼顾结构强度与材料成本控制。模型的折弯工序做了精准还原，每一处折弯角都匹配实际冲压加工的折弯半径，避免出现加工干涉或成型后应力集中的问题，相邻构件的拼接处设计了对应的定位折边与卡扣结构，减少装配时的焊接工作量，提升组装效率。材质渲染阶段选用哑光耐高温黑色金属材质，还原钣金件经表面喷涂耐高温涂层后的真实质感，对板材边缘的裁切断面、折弯处的轻微形变做了细节刻画，让渲染效果更贴近实际生产出的实物状态。结构设计上，构件表面的凹凸压型结构既提升了钣金件的整体刚性，减少薄板材受热后的变形量，也能对炉内气流起到导流作用，优化天然气燃烧时的空气混合效果，边缘的波浪形折边设计既可以避免尖锐边角带来的安装划伤风险，也能提升构件与炉体其他部位装配时的贴合度。整个建模过程同步完成了构件的可展开性验证，每一个钣金件都可以直接生成展开下料图，对接激光切割、数控冲压等加工设备，无需二次调整模型，设计过程充分考虑了钣金加工的常见工艺难点，在折弯弯序、避让结构上做了优化，避免出现无法一次成型的结构，降低生产加工的难度与废品率。
