平台构件生产用篮式注塑成型模具

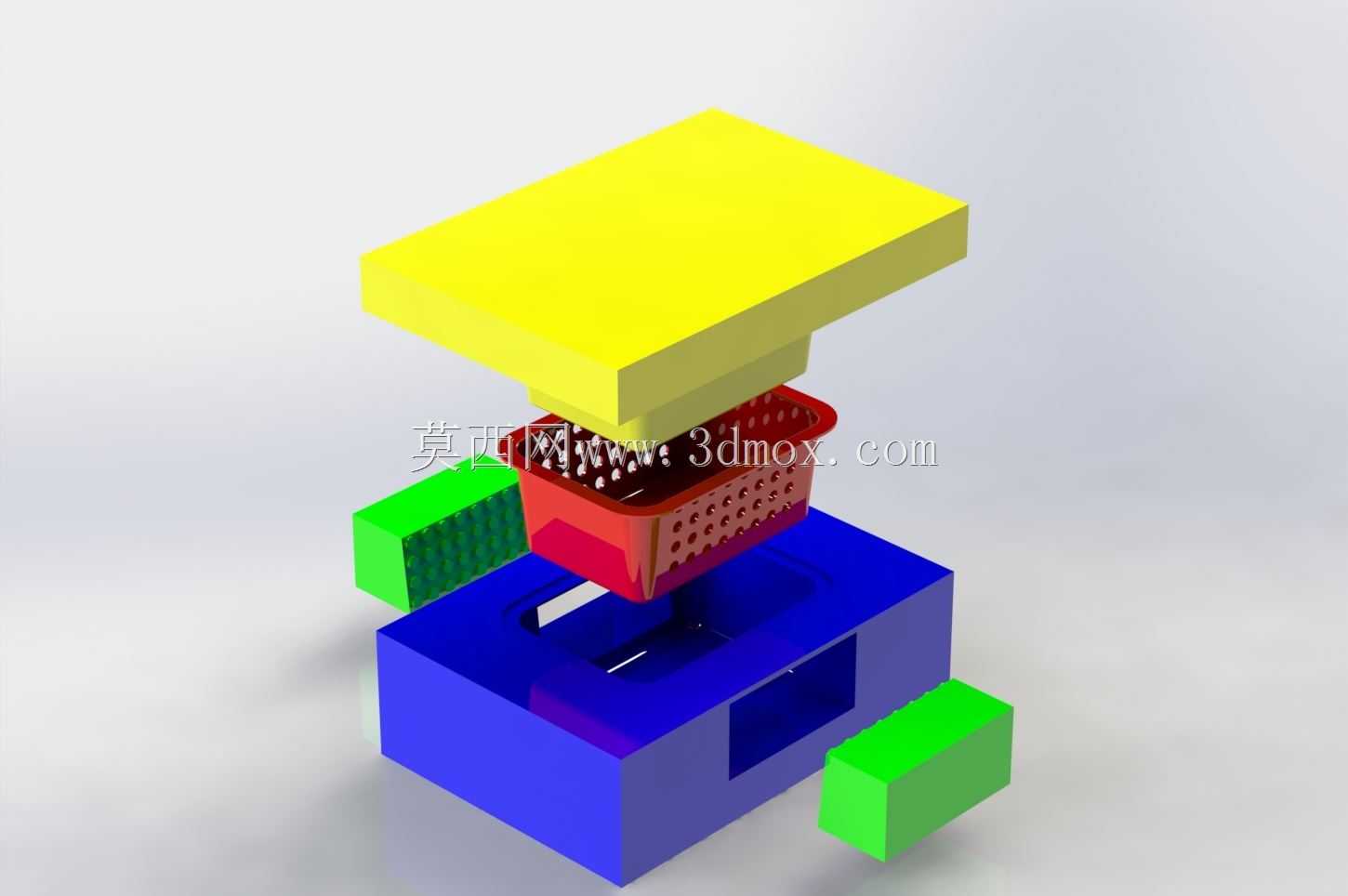

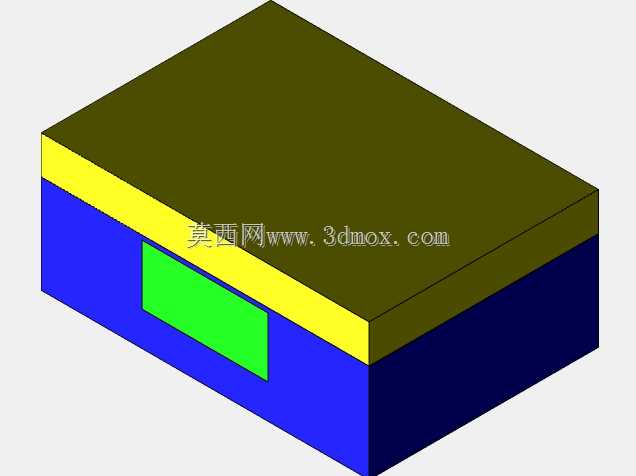

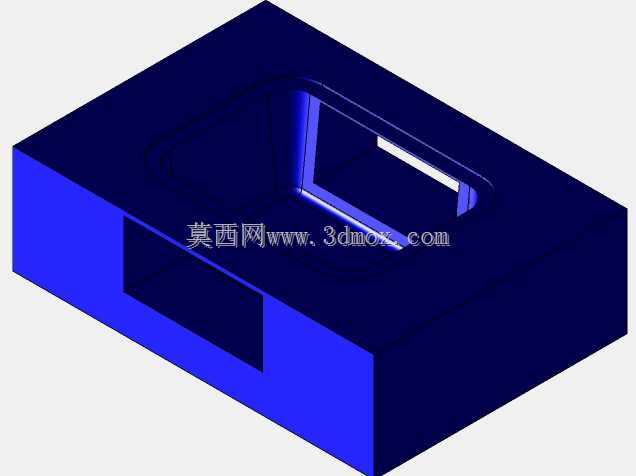

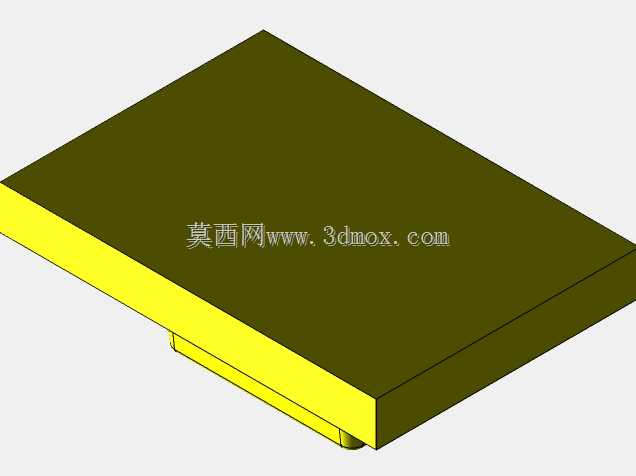

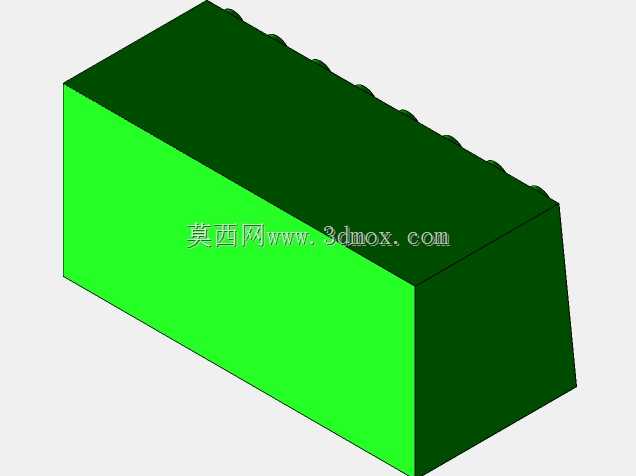

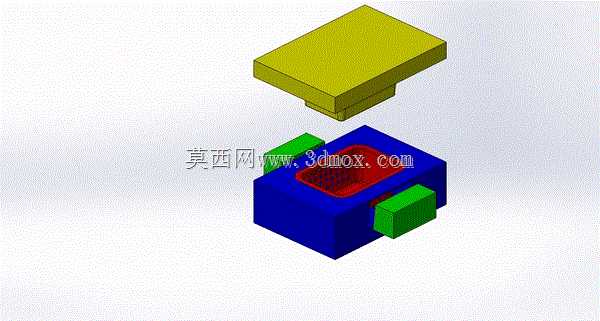

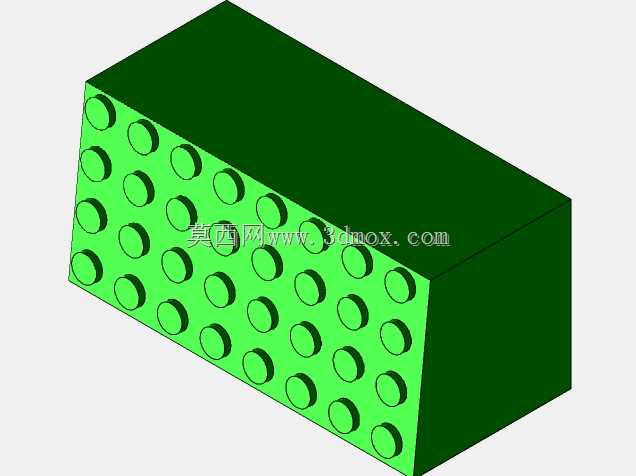

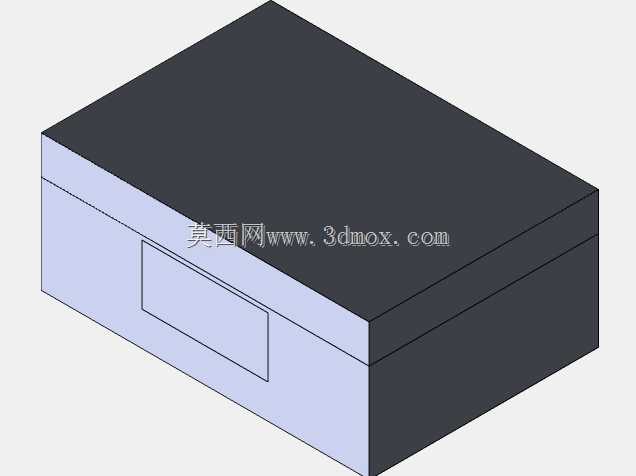

　　这套篮式成型模具主要面向工业平台类塑料构件的批量生产场景，适配常规卧式注塑机的安装接口，模架整体采用方正叠层结构，上下模合模导向通过边角的定位结构实现精准对位，避免合模错位导致的成型件飞边、壁厚不均问题。从结构拆分来看，上模部分为整体式凸模结构，下端成型面与下模型腔精准匹配，安装端采用标准模架适配的台阶式固定结构，可直接锁紧在注塑机的动模安装板上，无需额外加工定制连接位，能缩短模具上机调试的准备周期。下模部分为型腔主体结构，型腔内部设置的红色成型区域对应篮式构件的内腔成型面，两侧伸出的绿色滑块结构为侧向抽芯机构，针对构件侧面的凹槽、卡扣类结构设计，开模过程中滑块会在斜导柱驱动下先行侧向退出，避免成型件顶出时出现结构拉伤、卡滞的问题。

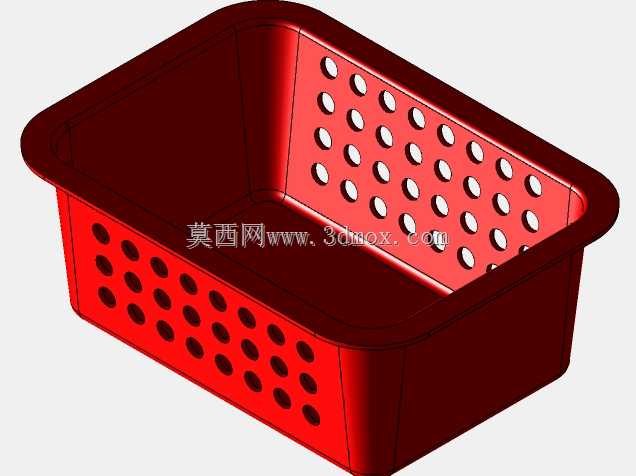

　　在实际生产应用中，这类模具主要用来成型平台配套的篮式收纳、承载类塑料构件，这类构件广泛用在工业操作平台的工具收纳、物料临时存放工位，要求成型件具备足够的结构强度，表面无明显缩痕、熔接痕，因此模具在型腔进料口位置选择了侧浇口进料，进料流道开设在分型面位置，开模后流道凝料可随成型件一同顶出，后续修剪处理难度低，不会在构件外观面留下明显浇口痕迹。模具的冷却水路围绕型腔、凸模的成型面均匀排布，进出水接口设置在模架的侧端标准位置，可直接对接注塑机的冷却系统，通过控制冷却水流速与温度，将成型周期控制在合理区间，避免冷却不均导致的构件变形问题。顶出机构采用均匀分布的顶杆布局，顶杆位置避开构件的外观面与受力结构位，顶出过程中受力均匀，不会出现顶白、

　　顶穿的成型缺陷。从安装边界来看，模具整体长宽尺寸适配200吨级以内的卧式注塑机拉杆间距，合模行程满足开模后取件的空间要求，侧向抽芯的行程刚好覆盖构件侧凹结构的脱模距离，不会出现抽芯不足导致的脱模卡滞，也不会因为抽芯行程过大造成模具结构冗余、整体尺寸超差。在设计思路上，这套模具优先考虑了量产过程中的稳定性与维护便捷性，所有易磨损的导套、滑块摩擦面都采用了标准嵌件结构，长期生产出现磨损后可直接更换标准配件，无需对模架主体进行二次加工，降低模具的维护成本与停机维护时间。型腔部分的成型面采用整体式加工，减少了镶件拼接带来的拼接痕迹，提升成型构件的外观质量，同时也避免了镶件缝隙溢料产生的飞边问题，减少后续成型件的修整工作量。

　　针对篮式构件的底部镂空或者网格类结构，模具对应位置的成型镶件采用了分体式加工，保证加工精度的同时，也方便后续排气槽的清理，避免长期生产过程中排气槽堵塞导致的填充不足、烧焦等成型缺陷。在实际试模验证阶段，这套模具的合模精度可控制在0.02mm以内，成型件的尺寸公差能满足IT7级的精度要求，完全适配平台构件的装配需求，不需要后续进行二次机加工修正尺寸。模具的锁紧结构采用模架自带的锁紧块配合斜面锁紧，在注塑填充过程中可承受足够的锁模力，避免型腔受注塑压力涨开导致的飞边问题，适配常用的PP、ABS等通用工程塑料的成型参数范围，不需要对模具结构做额外修改即可切换不同材质的生产需求。
