工业抽吸用文丘里管结构设计方案

　　在工业气动系统的负压获取环节，文丘里管是无需额外运动部件就能实现稳定抽吸的核心元件，这套结构的设计完全围绕现场工况的实际安装与使用需求展开，没有冗余的装饰性结构，所有几何特征都服务于功能实现与装配适配。从实际应用场景来看，这类元件常被集成在小型物料拾取工位、焊装工位的焊烟抽吸支路、机加工区域的切屑清理点位，以及小型真空吸附工装的气源端，相比大型真空泵组，它不需要独立的动力布线，直接接入车间现有压缩空气管路就能产出负压，适配工位分散、单点抽吸流量需求不大的作业场景，不会占用过多设备安装空间，也不需要复杂的日常维护。

　　设计之初首先要敲定的是流体通道的核心尺寸，也就是收缩段、喉道与扩散段的锥角与通径配比，收缩段采用大锥角快速收束气流，让压缩空气进入喉道时能达到临界流速，在喉道位置形成稳定的低压区，外接的抽吸口就设置在喉道对应的壳体侧壁，这个位置的负压值最稳定，不会因为进气压力的小幅波动出现抽吸能力骤降的问题；扩散段采用小锥角逐步扩压，让高速气流在流出时能平缓降低流速，减少不必要的气流噪音，同时避免出口处出现紊流反灌影响负压稳定性。

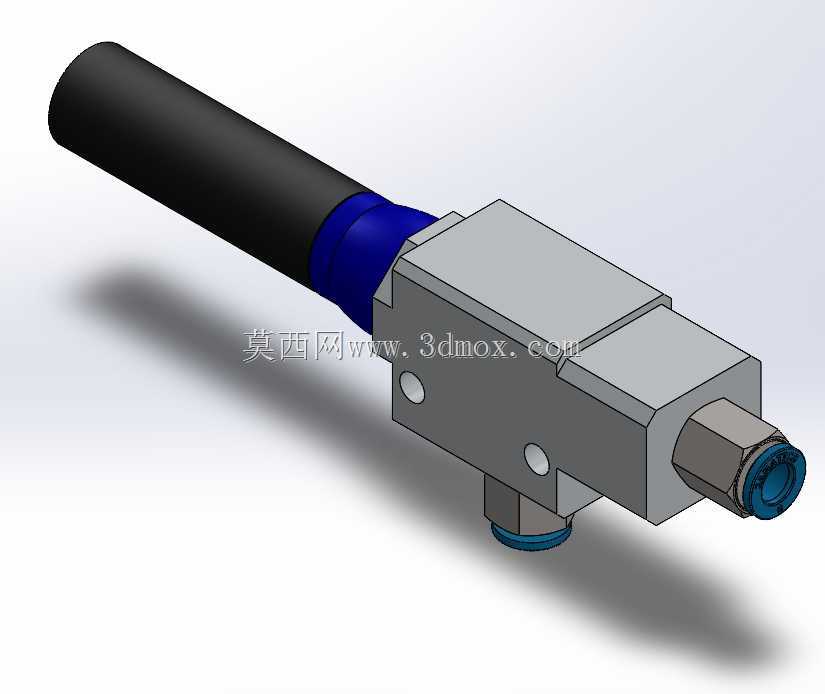

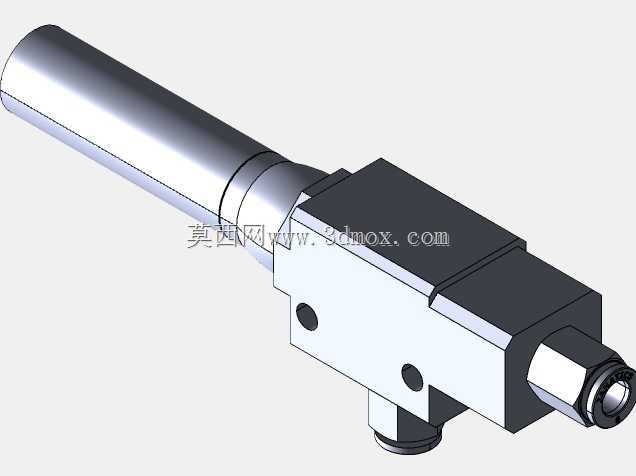

　　外形结构上，主体采用方形铣削壳体设计，而非传统的圆柱形结构，这是考虑到现场安装时的固定需求，方形壳体的平面可以直接贴合安装基板，不需要额外设计定制化的安装抱箍，壳体上预留的两个沉头安装孔位置经过受力校核，安装后不会因为管路插拔的外力出现壳体偏转，两个接口的位置分别设置在壳体轴向两端与侧壁下方，轴向一端为压缩空气进气端，搭配快插式接头适配常见的气动软管，另一端为正压排气端，侧壁下方的接口为负压抽吸端，三个接口的密封都采用端面O型圈密封结构，相比螺纹密封，它的装配效率更高，也不会因为螺纹旋合深度的差异出现密封失效的问题，长期在0.4-0.6MPa的常规车间供气压力下工作不会出现漏气。

　　安装边界的设计上，整体轴向长度控制在适配小型工装的尺寸范围内，最大径向尺寸不会超过常规气动阀件的安装宽度，不管是集成在机械手臂末端的小型拾取工装上，还是固定在设备机架的旁侧支路，都不会和周边的管线、结构件发生运动干涉；进气端搭配的黑色柔性防护套可以缓冲管路插拔时的冲击力，也能避免接头位置因为长期落尘出现密封面磨损，两端接头的蓝色标识环可以帮助现场运维人员快速区分气路流向，避免接反管路导致功能失效。

　　从功能特性来看，这套结构没有活动磨损部件，只要接入的压缩空气经过常规过滤干燥处理，就能长期稳定工作，不会出现像机械式真空泵那样的叶片磨损、密封件老化需要定期大修的问题；抽吸流量的匹配上，针对小型电子元件拾取、轻质切屑抽吸这类常见工况做了通径优化，在常规供气压力下就能满足单点抽吸的流量需求，不需要搭配额外的真空储气罐，简化了整个气路的设计复杂度。在建模过程中，所有的密封槽尺寸、接头配合公差都按照气动元件的通用行业标准设定，壳体的壁厚经过强度校核，在1MPa的耐压测试下不会出现变形，各个过渡位置的圆角处理既可以减少机加工时的应力集中，也能避免装配时划伤操作人员的手部，所有棱角位置都做了小倒角处理，没有尖锐的加工毛刺残留。

　　实际选型适配时，设计人员可以直接根据现有工装的安装空间调整接口的朝向，不需要重新改动核心的流体通道结构，因为核心的喉道尺寸、锥角参数都是经过流体仿真验证的最优配比，只要保证三个接口的相对位置不发生偏移，就能稳定输出设计要求的负压值；如果需要更大的抽吸流量，只需要等比例放大核心通道的尺寸，对应的壳体安装孔位置可以同步调整适配不同的安装基板，整个结构的拓展性很强，不需要从零开始重新做流体仿真验证，能大幅缩短非标工位的气路设计周期。
