机械传动用法兰端连杆结构设计

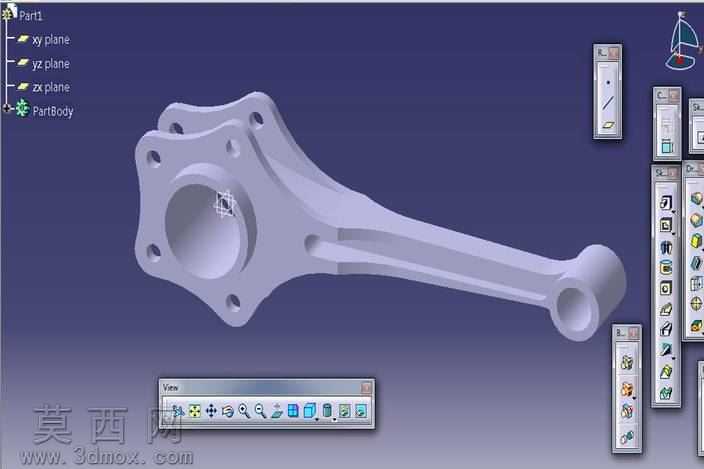

本作品为机械传动场景使用的连杆结构，采用三维建模软件完成全参数化设计，建模过程遵循机械零件设计规范，从基础草图绘制开始逐步完成实体构建。建模初始阶段先绘制连杆两端的截面轮廓，一端为带均布安装孔的法兰盘结构，另一端为带铰接通孔的圆柱端，中间为过渡连接的杆身部分，通过凸台拉伸、切除、孔特征等基础建模命令完成主体结构搭建，过程中对各特征参数进行约束，保证尺寸的关联性，方便后续修改调整。模型结构设计充分考虑传动受力需求，法兰端设置六个均匀分布的螺栓安装孔，可实现与配套部件的牢固连接，铰接端的通孔用于安装销轴完成转动配合，中间杆身采用变截面过渡设计，在保证整体结构强度的同时尽可能降低零件自重，减少传动过程中的惯性负载。材质设定为常用的45号结构钢，渲染阶段采用金属哑光材质效果，还原钢制机加工零件的真实质感，对法兰端面、铰接孔内壁等加工面设置略高的反光度，区分加工面与非加工面的视觉差异，模型的倒角、圆角细节均按照机械加工工艺要求添加，避免出现尖锐棱角，既符合实际加工的工艺合理性，也提升了模型的真实感。设计过程中重点校核了杆身与两端连接位置的过渡结构，采用大圆弧过渡避免应力集中，保证连杆在承受往复推拉载荷时的结构可靠性，各安装孔的位置度、孔径尺寸均按照通用机械传动的配合公差要求设定，可直接用于后续的装配模拟、工程图导出以及加工参考，整体模型结构完整，特征树清晰，无冗余几何元素，可兼容多数主流三维设计软件打开使用。
