乘用车铝合金轮毂轮圈结构设计

项目分类:汽车 发布时间:2024-10-08 ID:779837
  • 乘用车铝合金轮毂轮圈结构设计
  • 乘用车铝合金轮毂轮圈结构设计

  日常做整车底盘行走系统匹配时,轮圈作为直接连接轮胎与车轴的核心承载部件,其结构合理性直接影响整车行驶安全性、操稳表现与NVH性能,绝非简单的外观装饰件。这款轮圈的设计首先围绕乘用车日常行驶的全场景工况展开,覆盖城市铺装路面巡航、减速带冲击、弯道侧向载荷、紧急制动扭矩传递等实际使用需求,在结构布局上做了多轮迭代优化。

  从安装边界来看,这款轮圈适配常规家用乘用车的五孔轮毂轴承安装位,中心孔直径匹配主流A级车的轴头尺寸,PCD节圆直径符合对应车型的装配公差要求,轮辋宽度适配16-17英寸区间的民用子午线轮胎,ET偏距设置兼顾了轮拱齐平度与转向拉杆、减震器的运动间隙,装车后满打方向时不会与翼子板内衬、刹车卡钳发生运动干涉,轮缘的高度与厚度符合轮胎装配的国标要求,能保证轮胎充气后与轮辋贴合紧密,高速行驶时不会出现轮胎脱圈的风险。

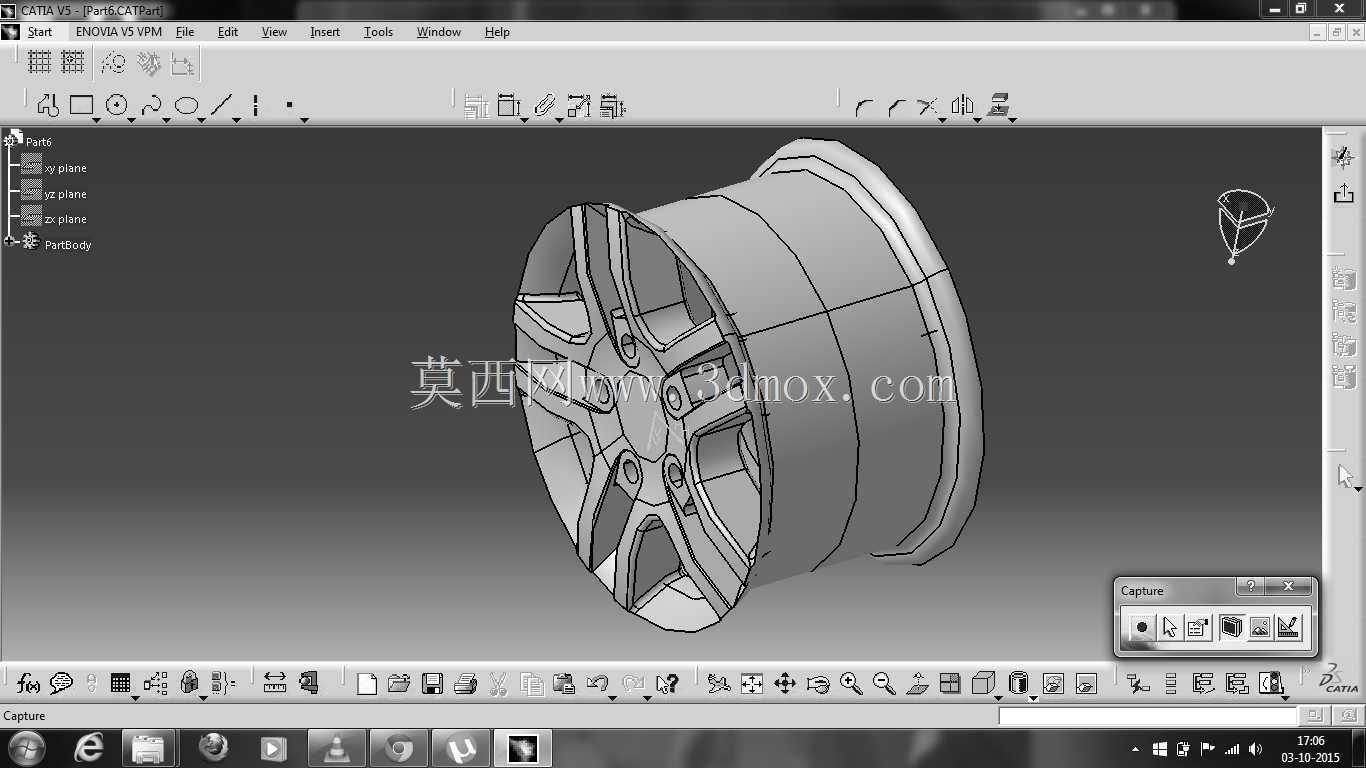

  设计思路上,这款轮圈采用了多辐条式的承载结构,辐条的走向并非单纯追求外观造型,而是经过受力路径优化:从中心安装盘位置向外辐射到轮辋的承载区域,每根辐条的截面厚度从根部到端部做渐变处理,靠近安装盘的根部位置厚度更大,对应螺栓预紧力、行驶冲击的最大应力集中区,通过增加截面模量降低应力峰值,避免长期交变载荷下出现疲劳裂纹;辐条靠近轮辋的端部做了圆滑过渡,减少应力集中点,同时在辐条背面预留了刹车系统的散热通道,车辆连续制动时,轮圈转动带来的气流可以顺着辐条间隙流过刹车卡钳与刹车盘表面,带走制动产生的热量,避免制动系统热衰减。

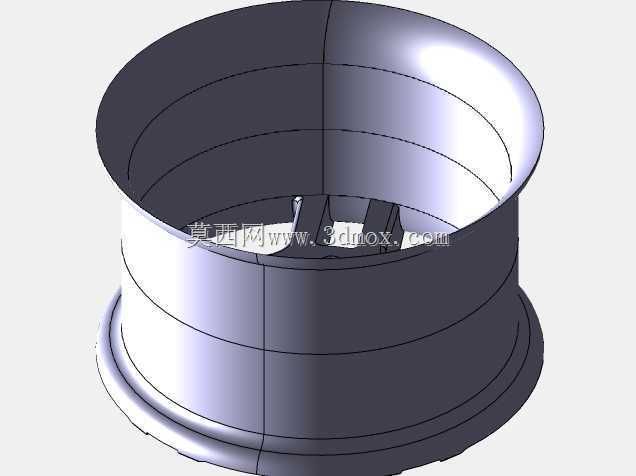

  功能特性层面,这款轮圈的轮辋部分采用了深槽式结构,方便轮胎的拆装与维护,轮缘位置做了加厚的防擦设计,日常路边停车时即使轻微蹭到路肩,也不会轻易损伤轮辋的密封面,避免轮胎漏气;中心安装面的平面度公差控制在0.05mm以内,保证装车后轮圈与轴头贴合紧密,高速行驶时不会出现车轮抖动的问题,螺栓孔的位置度公差严格控制,避免装配时出现螺栓偏载,导致行驶过程中螺栓断裂的风险。轮圈的气门嘴安装位设置在两辐条之间的凹陷区域,既方便充气操作,也能避免气门嘴被外力磕碰损坏。

  实际应用场景中,这类轮圈除了满足原厂装车的需求,也可作为售后改装替换件使用,其承载能力经过校核,单轮额定载荷满足对应整备质量车型的满载使用要求,静态抗压、径向疲劳、弯曲疲劳测试的性能指标都能满足民用车辆的使用标准。在建模过程中,所有的圆角、拔模角度都考虑了铸造加工的工艺可行性,辐条与轮辋的连接位置没有尖锐的内角,避免铸造时出现缩松、气孔等缺陷,同时壁厚尽量均匀,减少铸造过程中的变形量,降低后续机加工的余量,提升生产效率。

  很多初入行的设计人员做轮圈建模时容易只关注外观曲面的流畅度,忽略实际的装配间隙与受力需求,比如偏距设置不合理导致轮胎蹭翼子板,或者辐条背面没有预留卡钳间隙,装车后打方向时卡钳蹭辐条,又或者壁厚不均导致成品合格率低。这款轮圈在设计阶段就同步做了装配干涉检查与受力仿真,在保证结构强度的前提下,通过优化辐条的截面形状尽可能降低轮圈的自重,减少簧下质量,提升整车的悬挂响应速度与燃油经济性,平衡了强度、重量、工艺性与装配适配性的多重需求。
