钢管弯焊式卡丁车承载车架结构

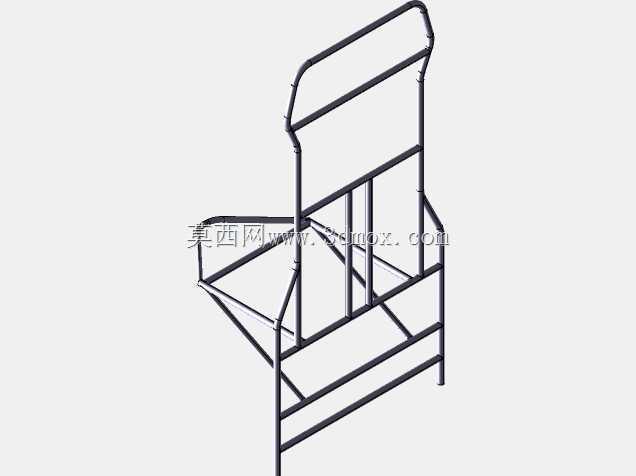

　　这套车架采用圆管弯折后拼焊的空间桁架形式，主体围绕驾驶位、动力安装区和前后轮接附边界展开，是小型休闲卡丁车、场地练习车和改装样车的核心承载骨架。建模时没有把杆件简单堆成平面框架，而是按照乘员坐姿、转向操纵空间、发动机布置和轮距约束逐段确定管线路径；侧围、靠背和底部横梁共同形成封闭传力路径，车辆在弯道侧倾、制动点头和路面冲击下，载荷能够沿多根斜管分散，避免局部节点出现过大弯矩。

　　从实际使用看，车架前部需要预留转向轴、踏板组和前悬连接位置，下部横向管段决定地板与座椅的安装高度；后部则要兼顾链轮、后桥、发动机或电机的固定面。模型中多处保留了直管与弯管交接的节点关系，便于工程人员核对焊接顺序、夹具支撑点以及管件下料长度。靠背区域向上延伸并向后倾斜，既给驾驶员背部提供依托，也在翻滚时形成上部防护轮廓；侧边防撞管与底架连成一体，能够在低速擦碰时承担横向载荷。

　　设计思路上，圆管截面在各个方向抗弯能力较均衡，适合小批量弯制和焊接；管径与壁厚可根据整车质量、动力等级和场地冲击强度调整。骨架外侧不需要大面积覆盖件，维修时可直接接近转向、制动和传动部件，这也是场地卡丁车常用管架结构的原因。底部前后横梁的间距影响轴距与重心分布，侧管宽度则受轮距、轮胎摆动范围和乘员肩部空间限制；座椅支撑管不能只考虑乘坐舒适，还要保证安全带固定点附近有足够刚度。

　　安装边界方面，前轴支座、后轴轴承座、发动机吊耳和脚踏板支架都应落在管件交汇或加补板的位置，避免把集中载荷施加在单根薄壁管中段。模型呈现的轮廓可用于检查转向柱倾角、座椅靠背角、操纵件可达性以及整车外宽；在后续细化时，可在关键节点增加加强片、轴套或安装板，并结合焊缝布置评估制造可行性。对于需要做轻量化的方案，可在低载荷区段减小管径或减薄壁厚，而在悬架接附、动力固定和乘员约束区域保留连续管件与加强结构，使车架在刚度、重量和焊接工艺之间取得平衡。
