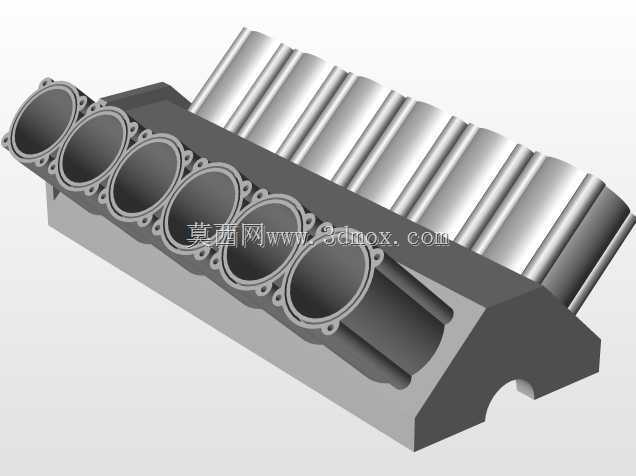

V型12缸发动机外罩结构设计

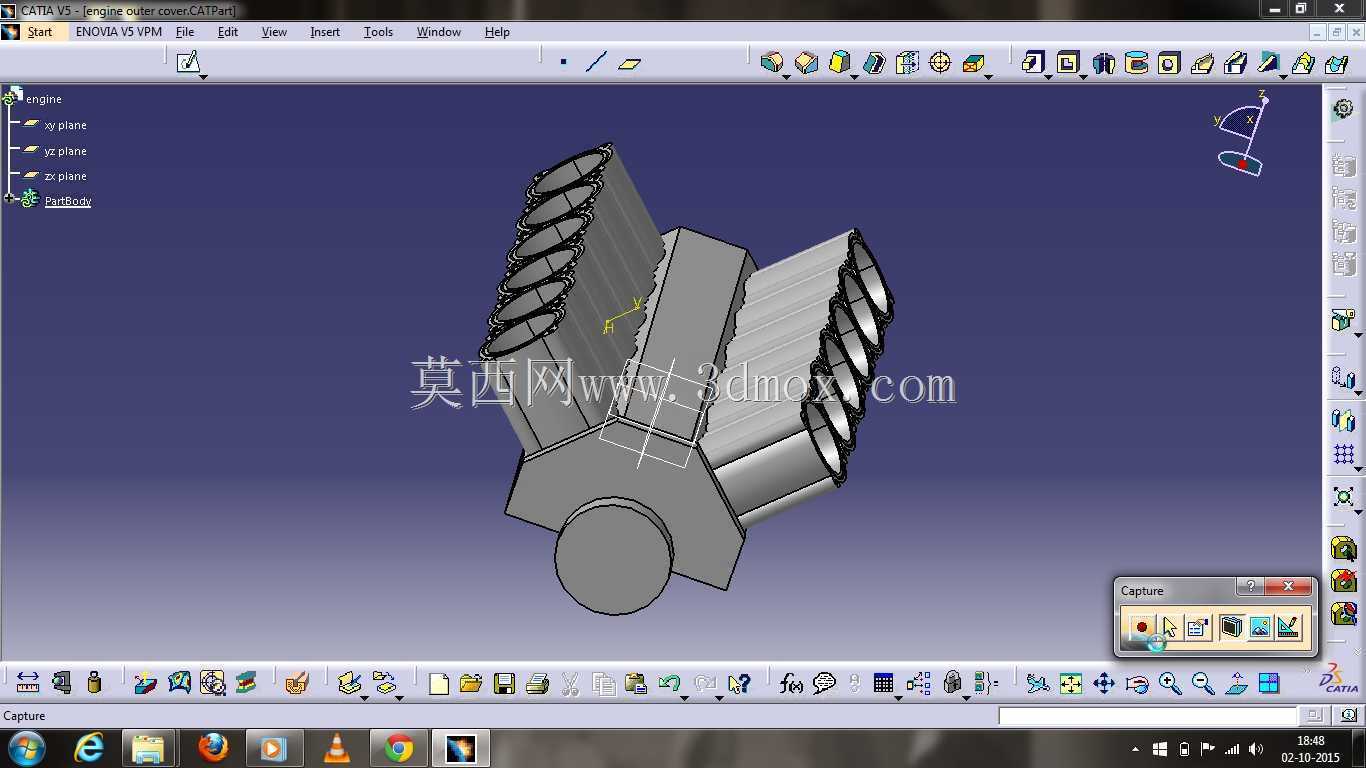

　　在大排量动力总成的配套结构设计中，发动机外罩是兼顾防护、气流梳理与安装适配的核心外围部件，本次呈现的V型12缸发动机外罩，主要适配大马力乘用车辆、重型工程机械、固定动力机组等搭载12缸V型布局动力的场景，这类动力单元普遍输出扭矩大、运行工况复杂，对外围防护件的结构匹配度有着极高要求。从实际使用场景来看，这类外罩首先要承担核心防护功能：发动机运行过程中，缸体上部的气门机构、喷油管路、点火组件等精密部件，需要隔绝外部飞溅的泥沙、雨水、运维过程中滴落的油污，同时还要避免车间装配、整车维保过程中工具意外坠落砸伤精密组件，部分搭载在特种作业设备上的动力单元，外罩还要具备一定的抗冲击能力，抵御作业场景中飞溅的碎石、碎屑冲击。设计过程中首先要匹配V型12缸的基础布局，两列气缸呈夹角排布，每列6个气缸的顶部轮廓决定了外罩的基础曲面走向，建模阶段需要先提取缸盖的上部安装点云，确认每一处固定螺栓的坐标位置，保证外罩的安装支脚与缸盖预设的安装位完全对齐，避免出现安装干涉。不同于小排量直列发动机的外罩设计，V12结构的两列缸之间存在夹角空腔，这部分区域的外罩曲面需要做平滑过渡，既不能过度抬升增加整机高度，影响整车引擎舱的布局空间，也不能过度下压触碰缸盖上部的线束与管路，设计时需要预留至少8mm的安全间隙，考虑到发动机运行过程中存在的振动位移，以及不同温度下金属、塑料材质的热胀冷缩量，间隙值还要根据材质选型做动态校核。从安装边界来看，

　　外罩的整体轮廓不能超出缸体的上部投影范围，两侧边缘要与缸盖的侧边保持齐平，前端需要避让曲轴前端的皮带轮、张紧轮组件，后端要留出飞轮壳、变速箱连接端的操作空间，所有安装支脚的位置要避开缸盖上的机油加注口、机油尺套管、传感器接插件的位置，同时在对应位置预留出检修开口，日常维保过程中无需完全拆除外罩即可完成机油加注、油位检查、传感器接插件插拔等操作。功能设计上，外罩的内表面需要设计纵横交错的加强筋，筋条高度控制在10-15mm之间，厚度根据外罩主体壁厚做1:1.2的比例设置，既可以提升外罩整体的结构刚性，避免发动机高转速运行时外罩产生共振异响，也可以引导内表面的冷凝水、少量渗油顺着筋条流向预设的导流槽，最终排到缸体外部，

　　避免积液浸泡密封组件。外罩的表面曲面做了微弧度处理，一方面可以优化引擎舱内的气流走向，让车辆行驶过程中的迎面气流可以顺着曲面流向两侧的排气歧管区域，辅助带走动力单元运行产生的热量，另一方面平滑的曲面也可以降低气流高速流过时产生的风噪，提升整车运行的NVH表现。在细节结构处理上，外罩与缸盖接触的安装面需要设计密封胶条的安装卡槽，卡槽深度控制在3mm左右，胶条压缩量设置为30%，既可以保证密封效果，阻挡外部灰尘水汽进入，也不会因为压缩量过大导致外罩安装后出现翘曲变形。针对两列缸对应的点火线圈、喷油嘴位置，外罩内壁设计有对应的限位凸台，装配时可以起到定位作用，避免安装过程中出现偏移，同时凸台与点火线圈顶部保留2mm的间隙，

　　防止运行过程中振动摩擦损坏线圈绝缘层。考虑到12缸发动机的外罩整体尺寸较大，拆分设计时也做了模块化考量，两列缸对应的外罩区域可以做分体式拼接，中间通过卡扣结构连接，既可以降低大尺寸一体注塑的成型难度，减少部件变形概率，也可以在单侧部件损坏时单独更换，降低运维成本。建模过程中所有的圆角过渡都做了统一规范，外表面的圆角半径不小于5mm，避免应力集中，也减少加工过程中的锐边风险，内表面的圆角根据筋条交汇位置做平滑处理，避免注塑成型时出现缩痕、缺料等缺陷。安装孔位全部镶嵌金属衬套，避免反复拆装过程中塑料材质的安装孔出现滑牙、开裂问题，衬套的压装深度与外罩安装支脚的厚度保持一致，压装后衬套端面与支脚表面齐平，保证安装后外罩与缸盖表面完全贴合，不会出现局部凸起。
