机床用ER弹性筒夹夹持结构设计

　　在数控加工、普通铣床、钻床、攻丝机以及各类专用机加工设备的刀具装夹环节，ER夹头是目前应用覆盖面最广的弹性夹紧元件之一，其核心作用是在刀具随主轴高速旋转的工况下，将刀具牢牢固定在主轴中心位置，抵消切削过程中产生的径向切削力与振动，保证加工过程中刀具的回转精度，避免出现偏摆、掉刀、加工尺寸超差等常见问题。

　　从结构设计逻辑来看，这款ER夹头采用了轴向开槽的弹性变形结构，整体为带锥度的圆柱筒体，上端面沿圆周方向均匀分布多道轴向切槽，切槽从夹头上端面延伸至筒体中下部，且相邻切槽的开口方向交替设置，这种交错开槽的设计能够保证夹头在受到轴向锁紧压力时，沿圆周方向产生均匀的向内收缩变形，让夹头内孔可以完整包裹住刀具的夹持柄部，提供沿圆周360度均匀分布的夹紧压力，相比传统的三爪卡盘、螺丝顶丝式夹持结构，这种均匀受力的夹紧方式能够获得更高的夹持同轴度，通常常规精度等级的ER夹头夹持跳动可以控制在0.01mm以内，高精度等级的产品甚至可以达到0.005mm的回转精度，完全满足精加工场景的精度要求。

　　夹头的外锥面采用标准ER系列锥度设计，能够与对应的ER螺母、主轴锥孔完全贴合，安装时随着锁紧螺母的轴向旋紧，夹头沿锥面向主轴内部移动，外锥面受到锥孔的径向挤压，配合开槽结构实现内孔的同步收缩，整个夹紧过程受力均匀，不会对刀具柄部造成局部压痕损伤，同时也能保证在高速旋转时夹紧力不会因为离心力的作用出现明显衰减。夹头的内孔为标准圆柱通孔，可适配对应直径范围内的直柄刀具，包括铣刀、钻头、丝锥、铰刀等常见机加工刀具，部分特殊规格的ER夹头也可用于夹持小型工件的柄部，作为二次加工的工装夹具使用。

　　从安装边界来看，这款ER夹头的外形尺寸完全遵循标准ER系列的尺寸规范，筒体的外径、锥度、总长度、开槽数量都与对应型号的ER夹头参数匹配，安装时不需要对现有主轴、螺母进行额外改造，可以直接替换同规格的常规ER夹头使用，安装过程仅需将夹头装入锁紧螺母的卡槽内，再将刀具柄部插入夹头内孔，随后将螺母旋入主轴端的螺纹并按规定扭矩锁紧即可完成装夹，拆卸时仅需松开螺母，夹头会随螺母一同退出，弹性变形自动恢复，即可松开刀具完成更换，整个换刀过程耗时短，操作便捷，非常适合批量加工场景下频繁换刀的使用需求。

　　在实际加工场景中，ER夹头的弹性结构还具备一定的阻尼减振作用，开槽结构形成的弹性变形区间可以吸收一部分切削过程中产生的高频振动，降低刀具切削时的震颤，不仅能够提升被加工工件的表面光洁度，还能有效延长刀具的使用寿命，减少刀具崩刃、断裂的概率。相比热缩式刀柄、液压刀柄等高精度夹持方案，ER夹头的使用成本更低，适配的刀具直径范围更广，单支夹头可以覆盖夹持直径公差范围内的所有直柄刀具，不需要针对每一种直径的刀具配备单独的刀柄，能够大幅降低生产现场的工装采购成本与存储管理成本，因此在通用机加工场景、模具加工车间、小型零部件加工产线中都得到了极为广泛的应用。

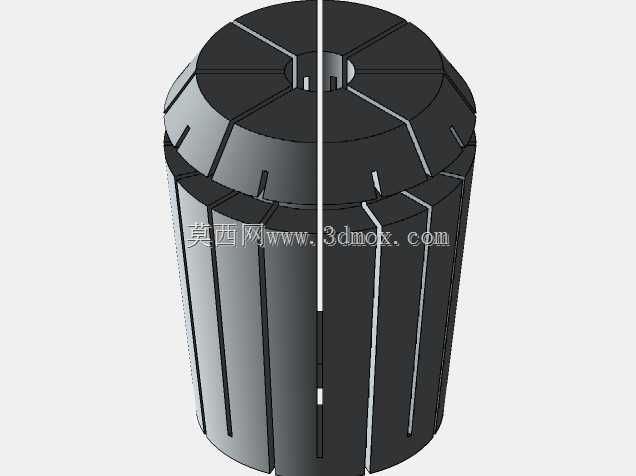

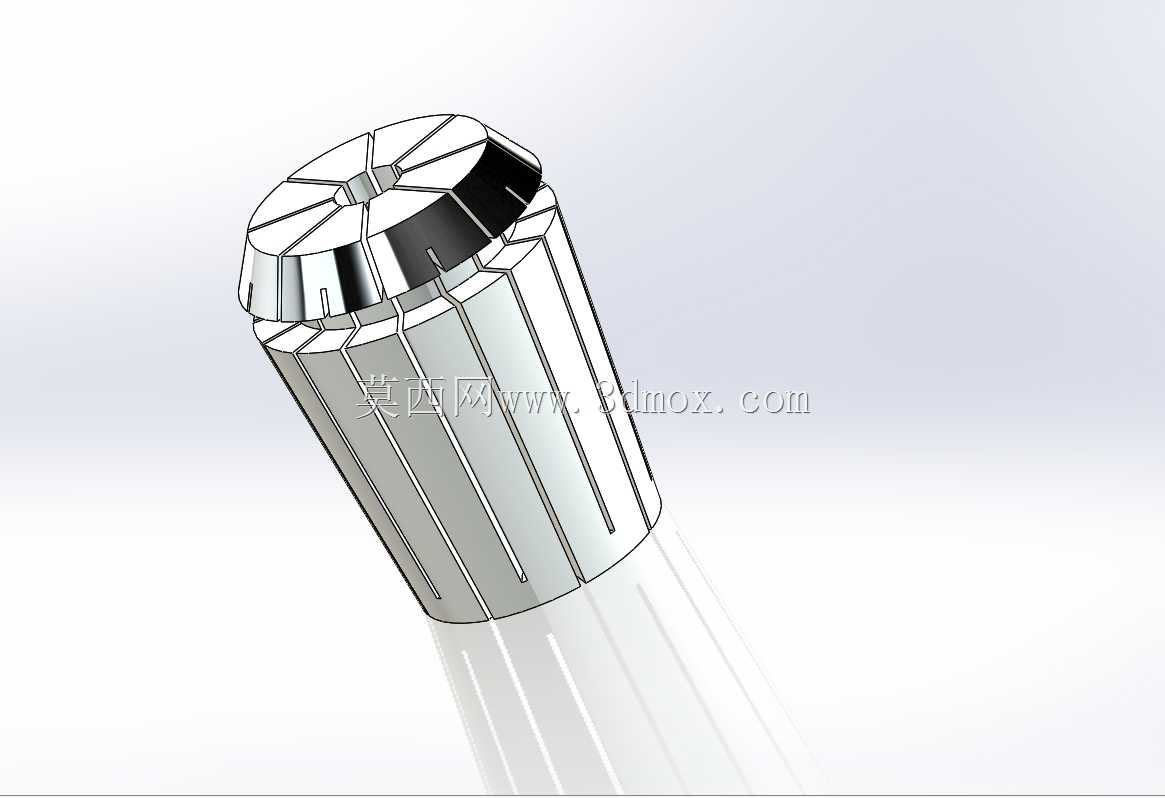

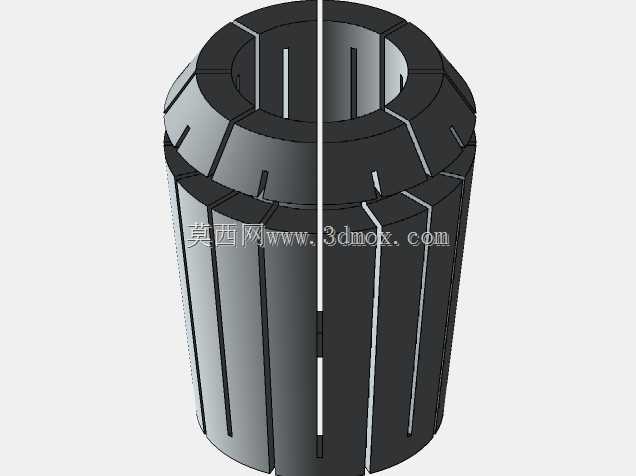

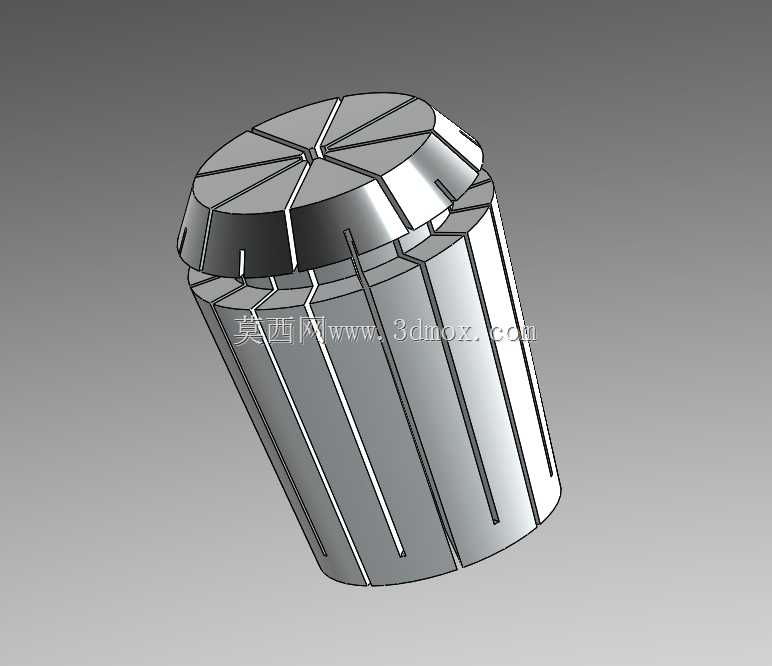

　　设计这款夹头的三维模型时，重点还原了交错开槽的结构细节、外锥面的标准锥度、夹头端面的定位结构，所有尺寸边界都严格按照实际加工使用的ER夹头实物进行测绘建模，开槽的宽度、深度、分布角度都与实物保持一致，能够直观展示夹头弹性变形的结构原理，也可用于机床主轴装夹结构的装配模拟、干涉检查，帮助结构设计人员在进行工装设计、主轴改造时提前验证装夹空间，避免出现装配干涉、夹紧行程不足等设计问题。在实际选型使用时，需要根据所使用的刀具柄部直径、主轴对应的ER夹头规格选择对应型号的产品，锁紧时需要使用扭矩扳手按照规定的锁紧扭矩进行操作，避免锁紧力过大导致夹头出现塑性变形、开槽根部开裂，或是锁紧力不足导致加工时刀具打滑、飞出，影响加工安全与加工精度。
