异径内螺纹管道连接接头结构设计

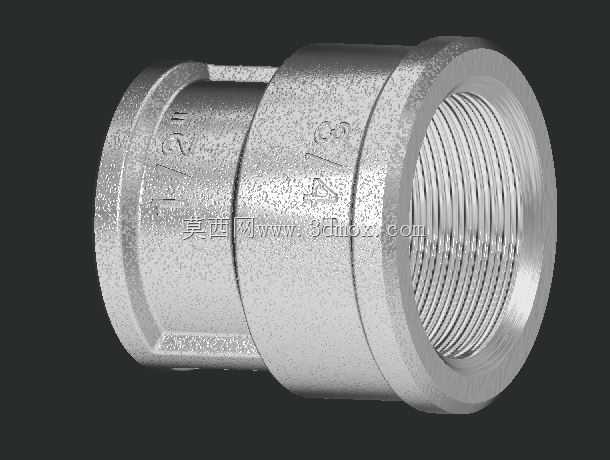

　　在民用给排水、暖通空调、工业流体输送管路的布设作业中，不同通径管路的对接是极为常见的施工场景，这款异径内螺纹接头正是为解决3/4英寸与1/2英寸管径的同轴对接需求开发的管路连接件，无需额外焊接、套丝作业，仅通过两端的内螺纹结构即可完成两段不同通径金属或硬质塑料管路的刚性连接，大幅降低现场施工的操作门槛与作业时长。从结构设计逻辑来看，这款接头采用一体式锻压成型的筒体结构，整体为同轴回转体构型，大端适配3/4英寸标准管螺纹，小端适配1/2英寸标准管螺纹，两端螺纹均采用55度密封管螺纹牙型，牙距、牙高完全匹配通用管路外螺纹的公差要求，螺纹段长度经过严格核算，既保证足够的啮合扣数满足连接强度与密封要求，又避免螺纹过长导致的安装卡顿、

　　管端顶死问题。筒体中段设计有外凸的六角形拧动台，该结构并非随意设置，其对边尺寸完全适配标准活动扳手、管钳的咬合尺寸，现场安装时无需定制专用工具，使用常规管路施工工具即可施加足够的拧紧力矩，六角台的棱角做了小圆弧过渡处理，避免安装过程中棱角划伤施工人员，同时也能减少锻造成型后的应力集中问题，提升接头整体的结构强度。接头的内壁过渡段采用平滑锥面设计，而非直角台阶结构，这一细节设计主要是为了降低管路变径位置的流体阻力，避免流体在变径处形成涡流、压损增大的问题，同时也能减少介质中杂质在台阶位置的沉积，降低管路堵塞的风险，在输送生活用水、采暖热水、低压压缩空气等常规介质时，该过渡结构能让管路的整体流阻特性保持在合理区间，

　　不会因为变径连接造成明显的输送效率下降。从安装边界来看，这款接头的最大外圆直径控制在对应大端螺纹外径的1.2倍以内，整体轴向长度仅为两端螺纹啮合长度之和加上中段六角台的厚度，安装时不需要额外预留过大的操作空间，在管路排布密集的吊顶内、设备夹层、管井等狭窄空间内也能顺利完成安装作业，接头两端的螺纹入口处均设计有15度的导向倒角，对接管路外螺纹时可以快速找准同轴度，避免螺纹错牙导致的密封失效、螺纹损坏问题。在实际应用场景中，这类接头既可以用于家装水暖改造中不同管径水管的延长对接，也可以用于小型工业设备的流体管路配套，比如空压机输气管路、小型换热设备的进出水管路、消防喷淋系统的支路变径位置，其一体式金属结构的耐压等级可以满足1.

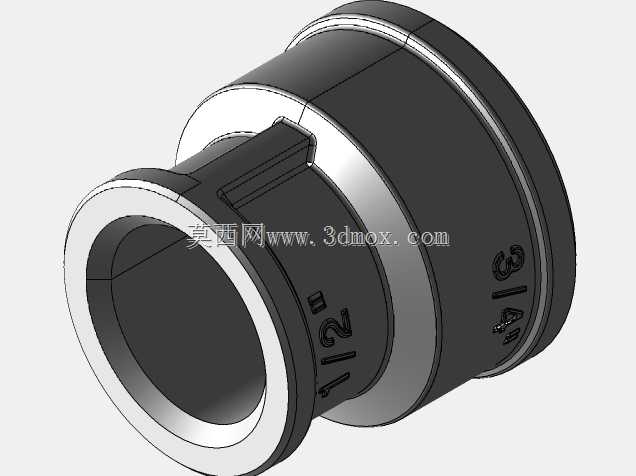

　　6MPa以内的常规流体输送压力要求，配合螺纹处缠绕的生料带或密封胶，可以实现长期无渗漏的连接效果。建模过程中，针对管螺纹的建模严格遵循相关标准的牙型参数，没有采用简化的圆柱面代替螺纹结构，确保模型导入装配环境后可以真实模拟螺纹啮合的干涉情况，六角拧动台的尺寸、内壁过渡锥面的角度、两端导向倒角的尺寸均按照实际量产产品的参数进行1:1还原，结构工程师在进行管路排布设计时，可以直接调用该模型进行装配干涉检查，提前预判安装空间是否充足，避免现场施工时出现管件与周边结构件碰撞、工具操作空间不足的问题。不同于普通的等径管箍，这款异径接头将变径与连接功能整合为单一零件，减少了管路中接头的使用数量，也就相应减少了潜在的渗漏点，对于提升管路系统的长期可靠性有明显帮助，接头的外表面没有多余的装饰结构，所有结构特征均服务于安装便利性、结构强度与流体性能的需求，没有冗余设计。
