外齿式回转支承带驱动小齿轮结构

　　这类带外齿的回转支承结构，是重型回转类设备的核心承载传动部件，常见于工程起重机械、港口装卸设备、风电变桨机构、工程机械回转平台、自动化回转工作台等需要同时承受轴向载荷、径向载荷与倾覆力矩的工况场景中。不同于普通滚动轴承仅做相对旋转支撑，这类带集成外齿的回转支承，本身兼具承载与传动的双重功能，外圈加工的轮齿直接与配套的小齿轮啮合，通过驱动小齿轮即可带动支承连接的上下安装平台做相对回转运动，省去了额外布置大直径传动齿轮的安装空间，整体结构集成度更高。

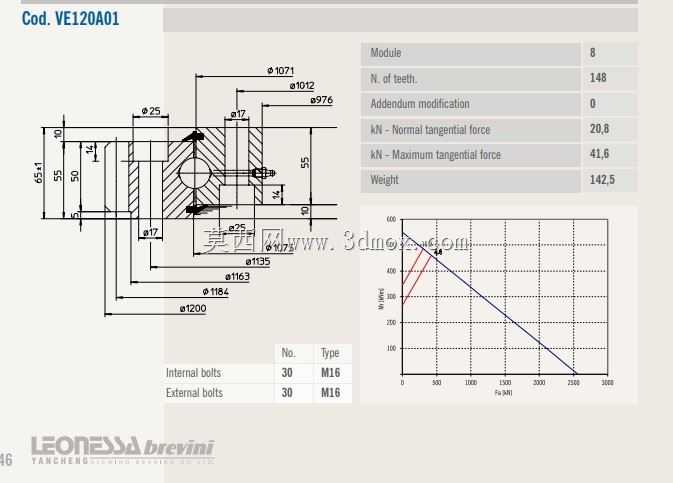

　　从结构设计逻辑来看，该回转支承采用单排四点接触球式的承载结构，滚道设计为圆弧曲面，钢球与滚道保持四点接触状态，能够同时承受多方向的复合载荷，相比同尺寸的其他回转支承结构，承载能力更强、结构更紧凑。外圈集成的外齿采用渐开线圆柱齿轮齿形，齿部参数与配套小齿轮做了啮合匹配设计，侧隙控制在合理范围，既保证传动过程不会出现卡滞，也能避免反向回转时的空程过大问题。支承的上下端面均加工有均匀分布的安装螺栓孔，孔位的位置度公差严格控制，安装时可通过螺栓分别与固定基座、回转平台做刚性连接，安装孔的沉台设计能够保证螺栓头完全沉入，不会出现突出安装面干涉周边部件的问题。

　　在实际选型应用中，这类回转支承的安装边界需要重点关注，首先是安装基面的平面度要求，基座与平台的安装面必须保证足够的刚度与平面度，若安装面存在翘曲变形，会导致支承滚道局部受力过大，大幅缩短使用寿命，甚至出现滚道压溃、钢球碎裂的故障。啮合侧隙的调整也是安装过程中的关键环节，需要通过调整小齿轮的安装中心距，将齿侧间隙控制在设计要求范围内，侧隙过小会导致传动卡滞、齿面磨损加剧，侧隙过大则会导致回转定位精度下降、启停时出现冲击异响。日常使用中，齿面需要定期涂抹润滑脂，滚道的注油嘴也需要按周期加注润滑脂，避免滚道与齿面出现干摩擦，同时要定期检查安装螺栓的预紧力矩，防止螺栓松动导致支承受力不均。

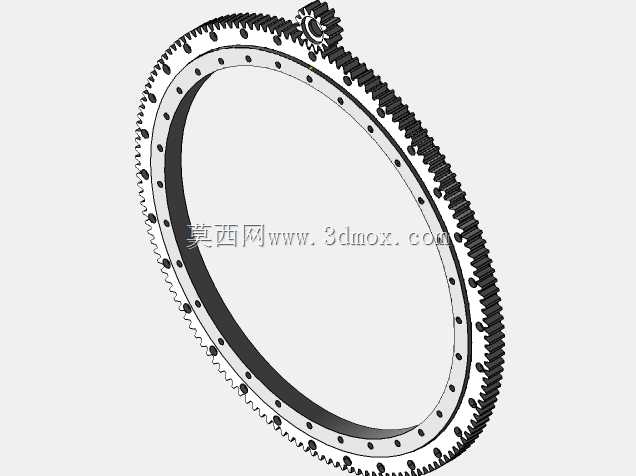

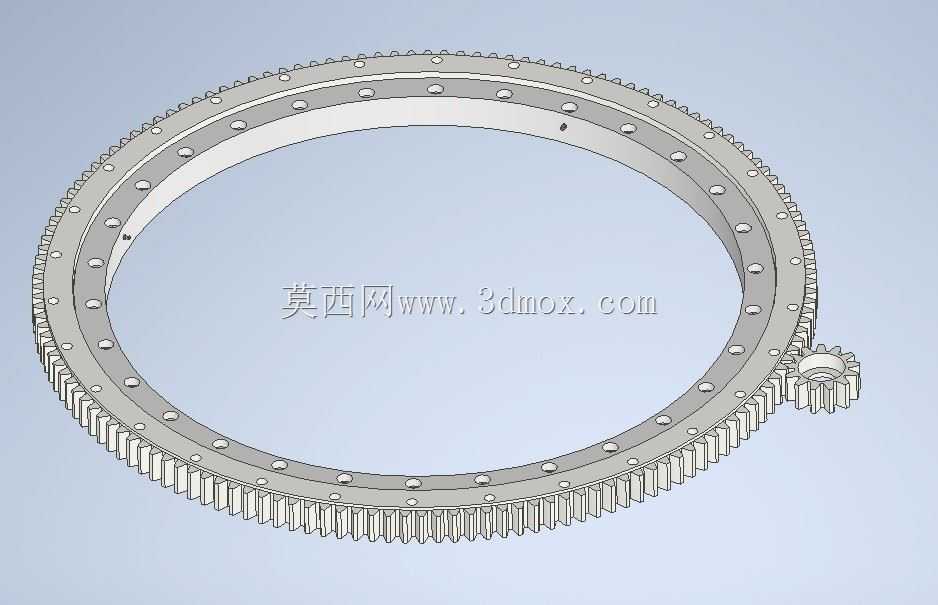

　　从建模细节来看，该结构完整还原了回转支承的内外圈、滚动体、密封结构、安装孔以及配套驱动小齿轮的全部细节，齿形部分按照渐开线齿形参数精确建模，安装孔的位置、沉孔深度、滚道的曲率半径都与实际产品参数保持一致，可直接用于设备的整体装配干涉检查、传动运动仿真，也可作为选型阶段的结构参考，帮助设计人员快速确认安装空间、匹配驱动参数。在做整机结构设计时，这类集成式回转支承能够大幅简化回转机构的设计流程，不需要单独设计大齿圈的安装定位结构，只需要按照支承的安装孔位设计对应的连接法兰即可，有效缩短设计周期，同时也能降低装配难度，保证传动精度的一致性。需要注意的是，不同工况下选用的回转支承齿数、模数、螺栓孔数量、滚道直径都有差异，该结构的建模逻辑可直接复用，只需要调整对应参数即可适配不同承载等级、不同回转直径的使用需求。
