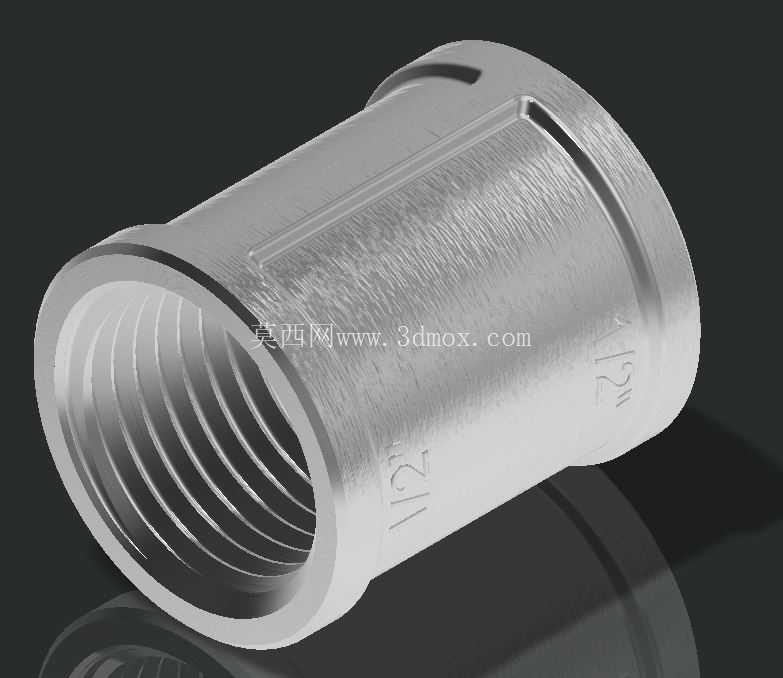

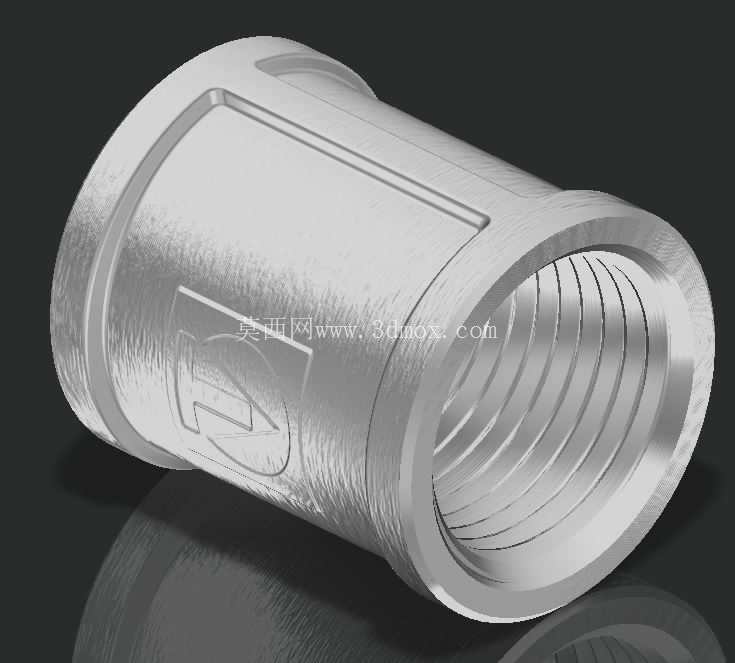

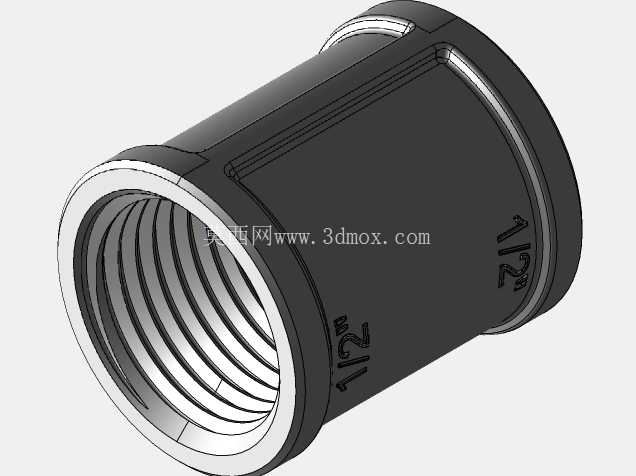

内丝等径管道直接接头三维结构

　　在民用给排水、家装水暖改造、小型工业流体输送管路的布设作业中，这类等径内螺纹直接接头是管路拼接环节最常用的基础连接件，主要用于同公称通径的带外螺纹管材、阀件之间的直线对接，当现有管路长度不足需要延长、或是两段同规格外螺纹端口需要无转向连通时，无需对管材做额外套丝、焊接处理，仅通过螺纹旋合即可完成刚性密封连接，大幅降低现场施工的操作门槛与作业时长。从结构设计逻辑来看，该接头整体采用直通式等径筒体结构，两端内壁加工有连续标准管螺纹，螺纹牙型角度、螺距、牙高完全匹配对应通径的通用外螺纹管材参数，旋合过程中可配合生料带、密封胶填充螺纹间隙，实现1.6MPa工作压力下的流体密封，不会出现渗漏问题。

　　筒体中段做了加厚处理，相比两端螺纹段的壁厚提升约20%，一方面是为了在两端旋合施力时提供足够的结构强度，避免扳手夹持时造成筒体变形、螺纹错位，另一方面加厚的中段外壁可以做防滑滚压或是品牌标识压印，既方便现场安装时的夹持对位，也能通过标识快速区分不同通径、不同压力等级的同类型接头，避免施工中错装混装。接头的内部流道做了无台阶平滑过渡设计，两端螺纹的小径与中段流道的内径完全一致，流体经过接头位置时不会出现通径突变，有效降低管路局部阻力损失，减少流体输送过程中的压损与湍流噪音，这一点在生活冷热水输送、小型压缩空气管路布设中尤为重要，能够避免长期使用过程中接头位置因为湍流冲刷造成的内壁腐蚀、杂质沉积问题。

　　从安装边界来看，该接头的整体轴向长度控制在对应通径管材外径的1.2倍左右，两端螺纹的有效旋合长度符合管螺纹连接的标准要求，既保证足够的连接强度，不会因为管路振动、温度形变造成螺纹脱开，也不会因为旋合长度过长造成安装空间的浪费，在狭小的管井、墙面预埋槽内也能顺利完成安装。接头的外轮廓没有尖锐棱角，所有边角位置都做了小圆弧过渡处理，搬运、安装过程中不会划伤施工人员，也不会因为应力集中造成筒体受外力冲击时开裂。

　　材质适配方面，这类接头通常采用黄铜镀镍或是304不锈钢加工成型，模型还原了金属材质的表面质感与加工纹理，建模过程中严格按照管螺纹标准参数构建牙型结构，没有做简化省略，能够直接用于管路装配干涉检查、施工模拟演示，也可以作为水暖配件选型阶段的可视化参考，帮助设计人员提前核算管路安装所需的空间尺寸，避免现场安装时出现接头与周边管线、墙体结构干涉的问题。在实际管路系统中，这类接头虽然属于小型基础配件，但直接决定了整个管路的密封可靠性与使用寿命，建模时对螺纹配合间隙、筒体壁厚比例、过渡圆角的精准还原，能够让装配仿真的结果更贴近实际安装状态，避免因为模型简化造成的干涉误判、密封性能仿真偏差。
