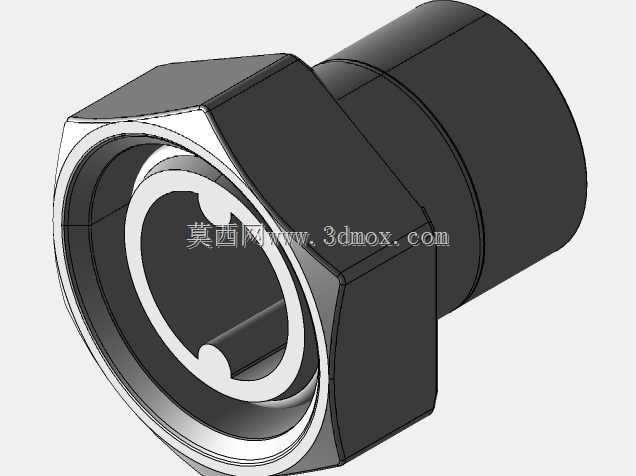

带联管螺母外螺纹直通管道接头

　　该零件为管路系统中常用的外螺纹直通接头，端部集成六角联管螺母结构，主要承担硬质管路与带内螺纹接口设备之间的过渡连接任务，在水暖管路、液压站配管、气动控制回路、小型工艺管线以及实验台流体回路中都有大量应用。现场安装时，接头一端外螺纹旋入阀体、泵体或设备基座的内螺纹孔，另一端通过联管螺母压紧配套管材或对接接头，依靠螺纹预紧力实现端面密封与轴向定位，无需焊接即可完成可拆卸管路装配，后期检修拆换也十分方便。

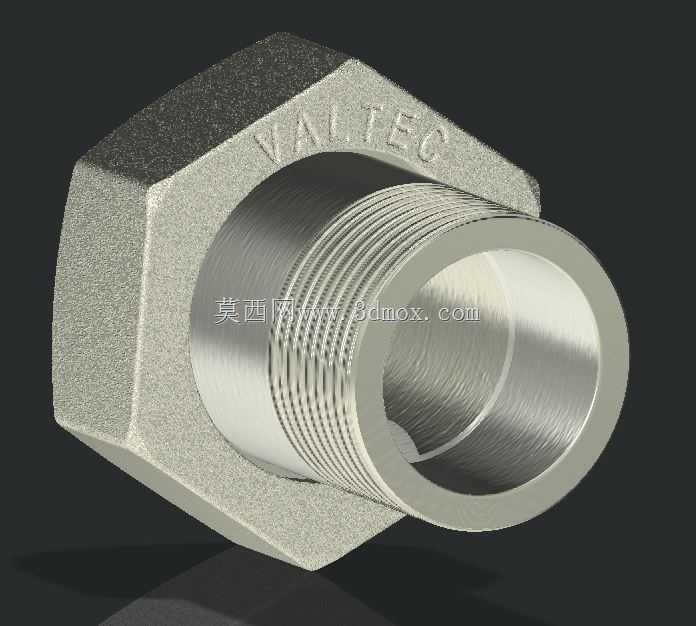

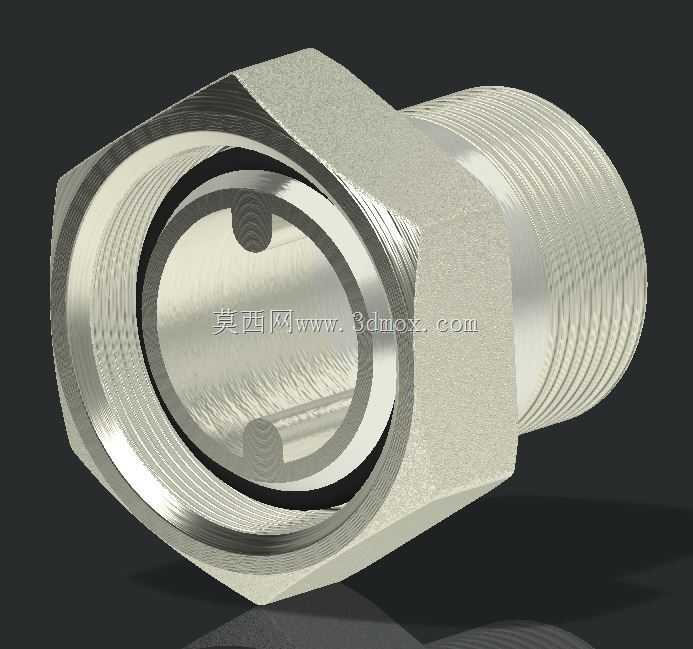

　　从结构设计思路来看，零件主体采用阶梯回转体布局，中段设置整体式六角扳拧面，这一区域是装配扭矩的直接受力部位。六角对边尺寸按照标准扳手空间选取，棱边保留适当倒角，既保证扳手能够完全咬合、不打滑，也避免尖角在搬运和装配过程中划伤操作人员。六角体一侧延伸出外螺纹段，螺纹牙型按管路连接常用规格加工，牙顶与牙底留有合理圆角，降低应力集中；螺纹根部设置退刀结构，保证车削加工时刀具能够顺利退出，同时让对接端面能够贴合到位。另一侧为联管螺母配合区域，内孔与待连接管材形成配合，螺母旋紧后产生轴向压紧力，将密封面压实。

　　内孔通道为等径直通孔，沿轴线贯通整个接头，流道过渡处尽量减少突变，这样可以降低流体通过时的局部阻力，避免在输送水、油或低压气体时产生明显压降与涡流。接头壁厚按照公称压力下的承压需求分配，螺纹段壁厚兼顾啮合强度与扳拧载荷，六角体部位材料余量充足，能够承受安装时的较大扭矩而不发生开裂或变形。端面密封区域加工精度要求较高，平面度与粗糙度直接影响密封效果，建模时该面与相邻圆柱面的同轴度需要重点保证，否则旋紧后会出现偏压，导致渗漏。

　　外形尺寸与安装边界方面，六角对边宽度决定了扳手所需的回转空间，布局管路时要在接头周围留出足够的扳手操作角度，避免相邻管路或机架遮挡。接头总长度由螺纹旋合长度、螺母压紧行程及六角体厚度共同决定，旋入端的有效螺纹长度需满足啮合牙数要求，既不能过短导致连接强度不足，也不必过长造成结构浪费。联管螺母的外径略大于六角体或与之接近，装配后螺母可在接头体上转动并压紧管材，三维布局时需要为螺母的旋入动作预留轴向操作距离。

　　建模过程中，回转主体可通过旋转特征生成，再对六角体进行拉伸切除，外螺纹采用真实牙型扫描或简化螺纹装饰表达，视加工图与装配仿真需求而定。内孔、端面倒角、六角棱边倒角以及退刀槽均需逐一还原，这些细节在干涉检查和装配模拟中直接影响判断。装配关系上，接头体与设备内螺纹构成螺纹副，联管螺母与接头体之间为回转配合并承担轴向锁紧，密封面在预紧后处于贴合状态。

　　实际选型时，工程人员需要同时核对通径、螺纹规格、六角对边、总长以及密封形式，确保接头既满足流量与压力要求，又能在紧凑的管路空间内完成装拆。该类接头结构成熟、零件数量少、连接可靠，适合在标准化管路设计中作为基础连接元件使用。
